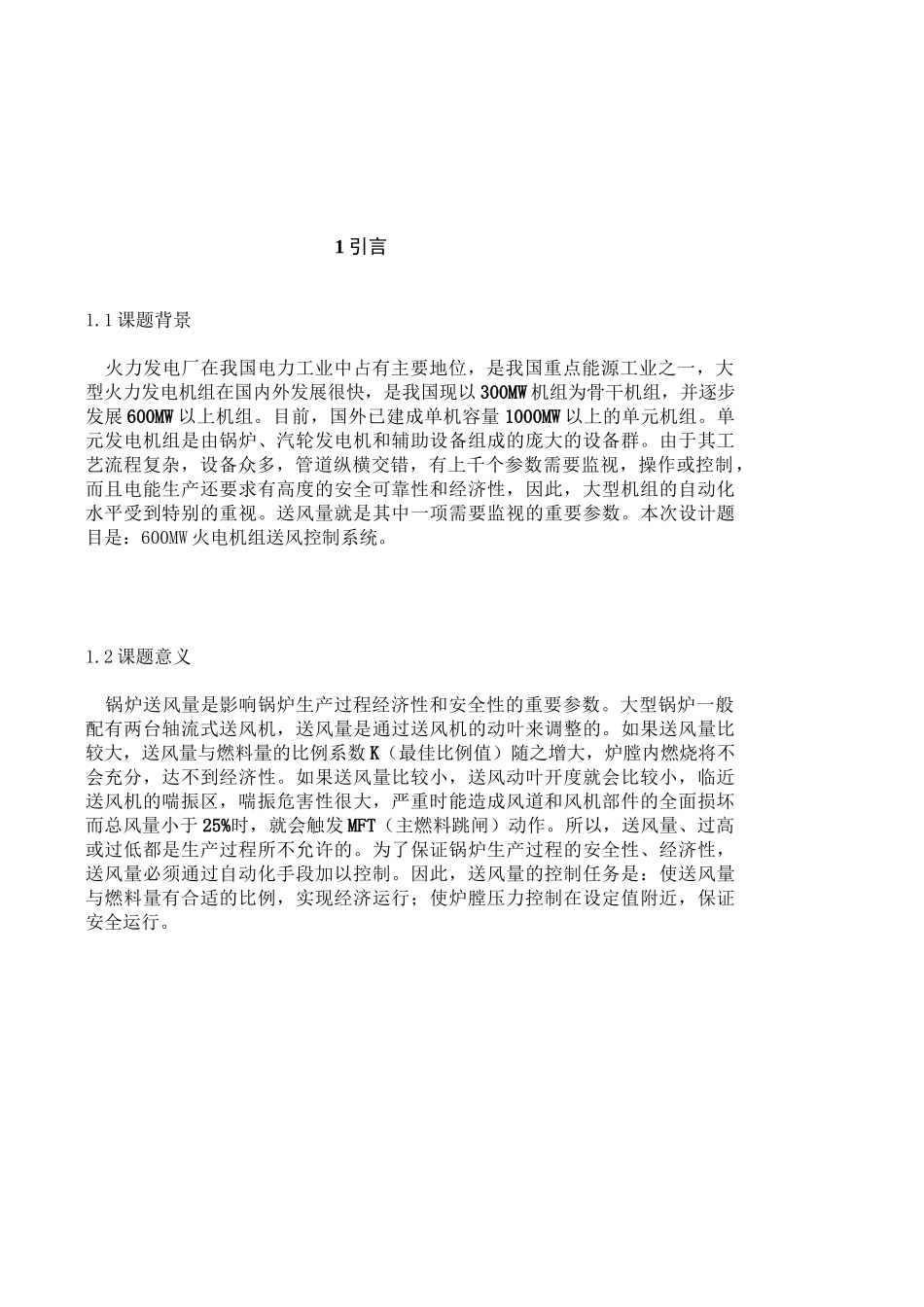

1 引言1.1 课题背景火力发电厂在我国电力工业中占有主要地位，是我国重点能源工业之一，大型火力发电机组在国内外发展很快，是我国现以 300MW 机组为骨干机组，并逐步发展 600MW 以上机组。目前，国外已建成单机容量 1000MW 以上的单元机组。单元发电机组是由锅炉、汽轮发电机和辅助设备组成的庞大的设备群。由于其工艺流程复杂，设备众多，管道纵横交错，有上千个参数需要监视，操作或控制，而且电能生产还要求有高度的安全可靠性和经济性，因此，大型机组的自动化水平受到特别的重视。送风量就是其中一项需要监视的重要参数。本次设计题目是：600MW 火电机组送风控制系统。1.2 课题意义锅炉送风量是影响锅炉生产过程经济性和安全性的重要参数。大型锅炉一般配有两台轴流式送风机，送风量是通过送风机的动叶来调整的。如果送风量比较大，送风量与燃料量的比例系数 K（最佳比例值）随之增大，炉膛内燃烧将不会充分，达不到经济性。如果送风量比较小，送风动叶开度就会比较小，临近送风机的喘振区，喘振危害性很大，严重时能造成风道和风机部件的全面损坏而总风量小于 25%时，就会触发 MFT（主燃料跳闸）动作。所以，送风量、过高或过低都是生产过程所不允许的。为了保证锅炉生产过程的安全性、经济性，送风量必须通过自动化手段加以控制。因此，送风量的控制任务是：使送风量与燃料量有合适的比例，实现经济运行；使炉膛压力控制在设定值附近，保证安全运行。2送风自动控制系统2.1 送风量控制系统实现送风量自动控制的一个关键是送风量的准确测量。现代大型锅炉一般分设一次风和二次风，有些锅炉还有三次风，因此总风量是这三种风的流量之和。常用的风量测量装置有对称机翼型和复式文丘里管。一些简单的测量装置，有装于风机入口的弯头测风装置和装于举行风道内的挡风板等。在协调控制中，氧量－风量控制是燃烧控制的重要组成部分，其对于保证锅炉燃烧过程的经济性和稳定性起着决定性作用。在稳态时根据锅炉主控指令的要求协调控制燃料量和送风量，保持适当的风煤比，即保证一定的炉膛出口过剩空气系数 a,在动态调节过程中，必须保证增加负荷时先增加送风量再增加燃料量，降负荷时先减少燃料量再减少送风量，保证送风量大于给煤量，以达到空气与燃料交叉限制的目的。由于到目前为止，还没有找到一种有效的方法来准确地测量给煤量信号，工程实际中一般以烟气含氧量作为给煤量的一种间接反馈信号。烟气含氧量是一个非常重要的指标。氧...
