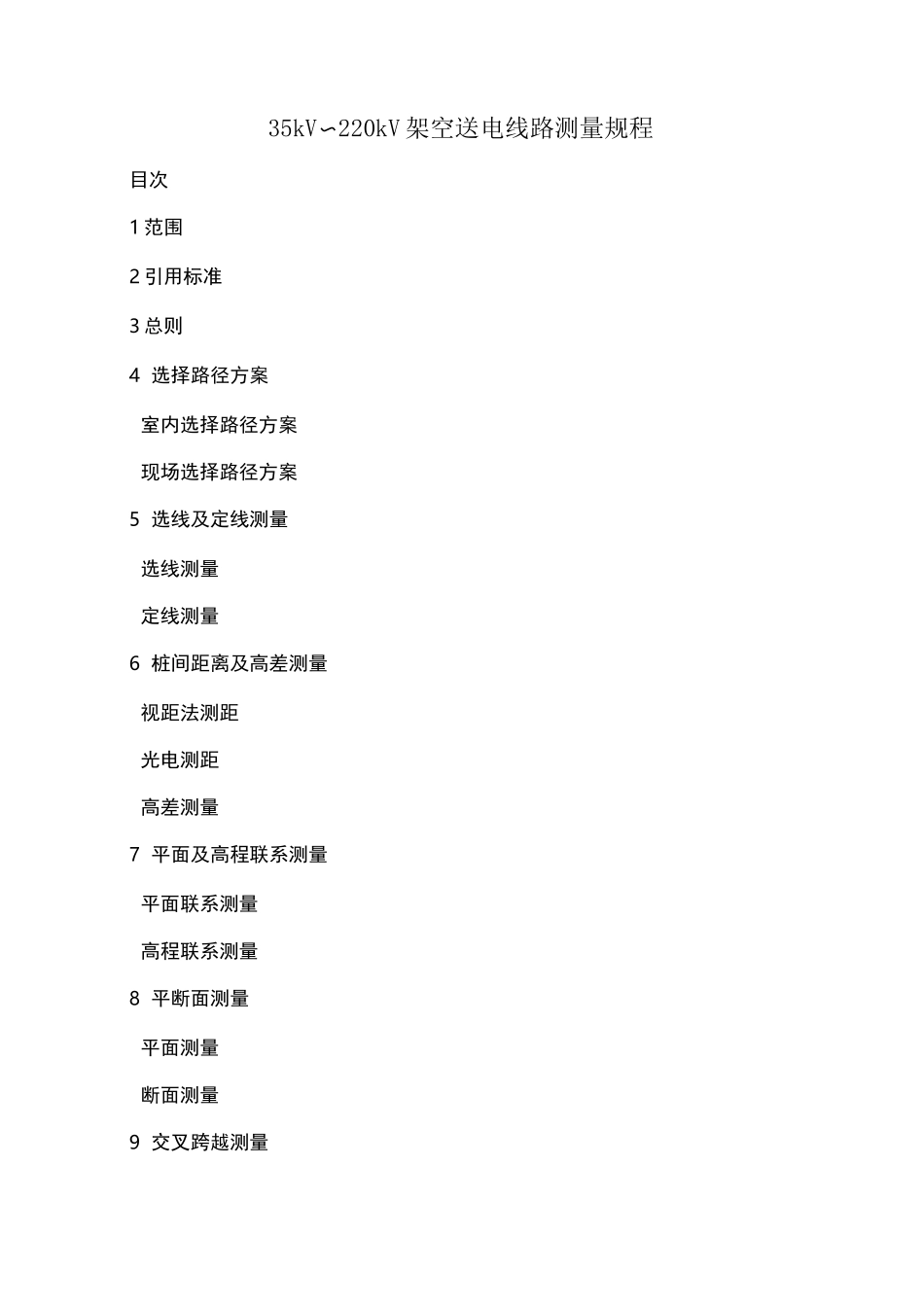

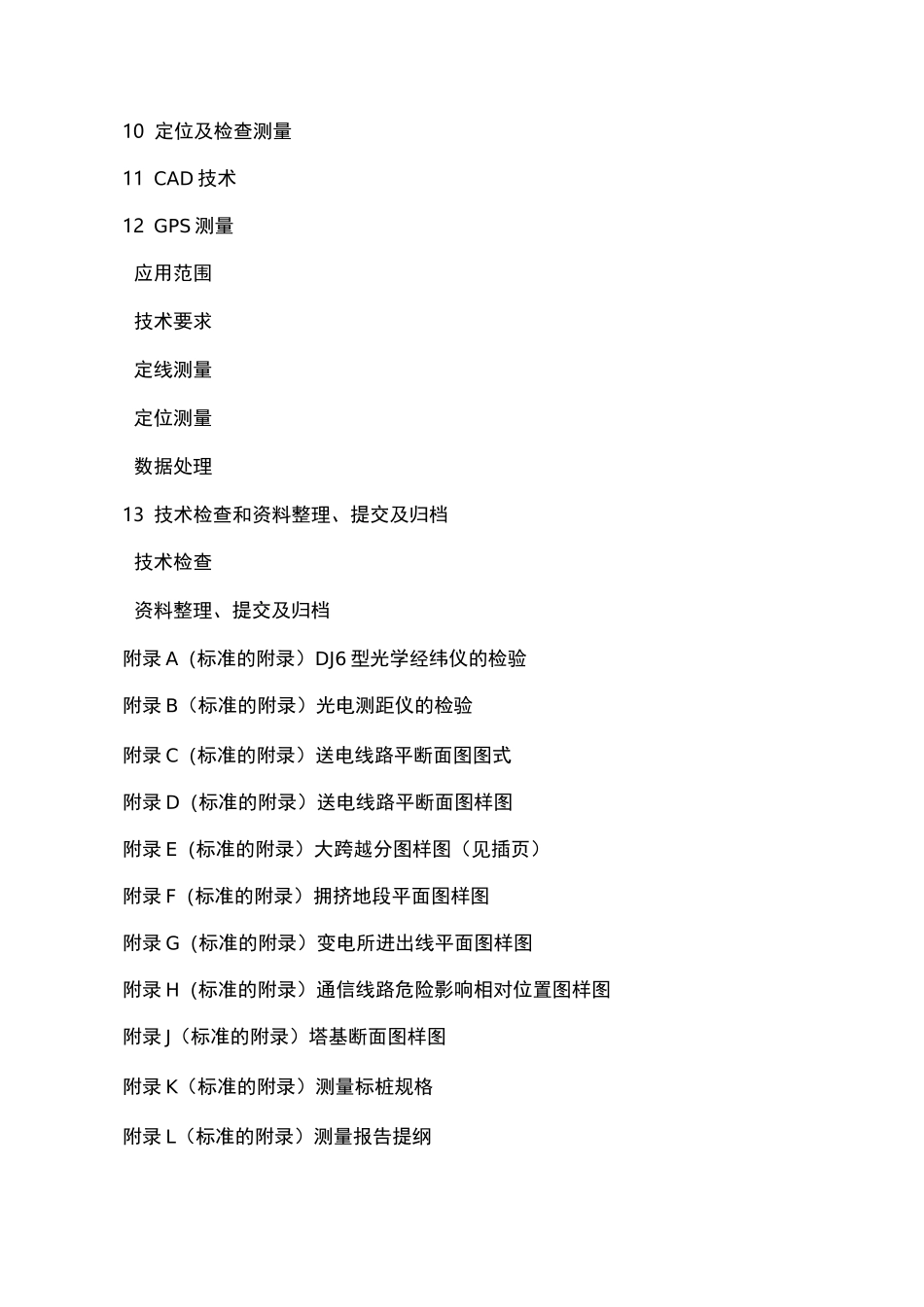

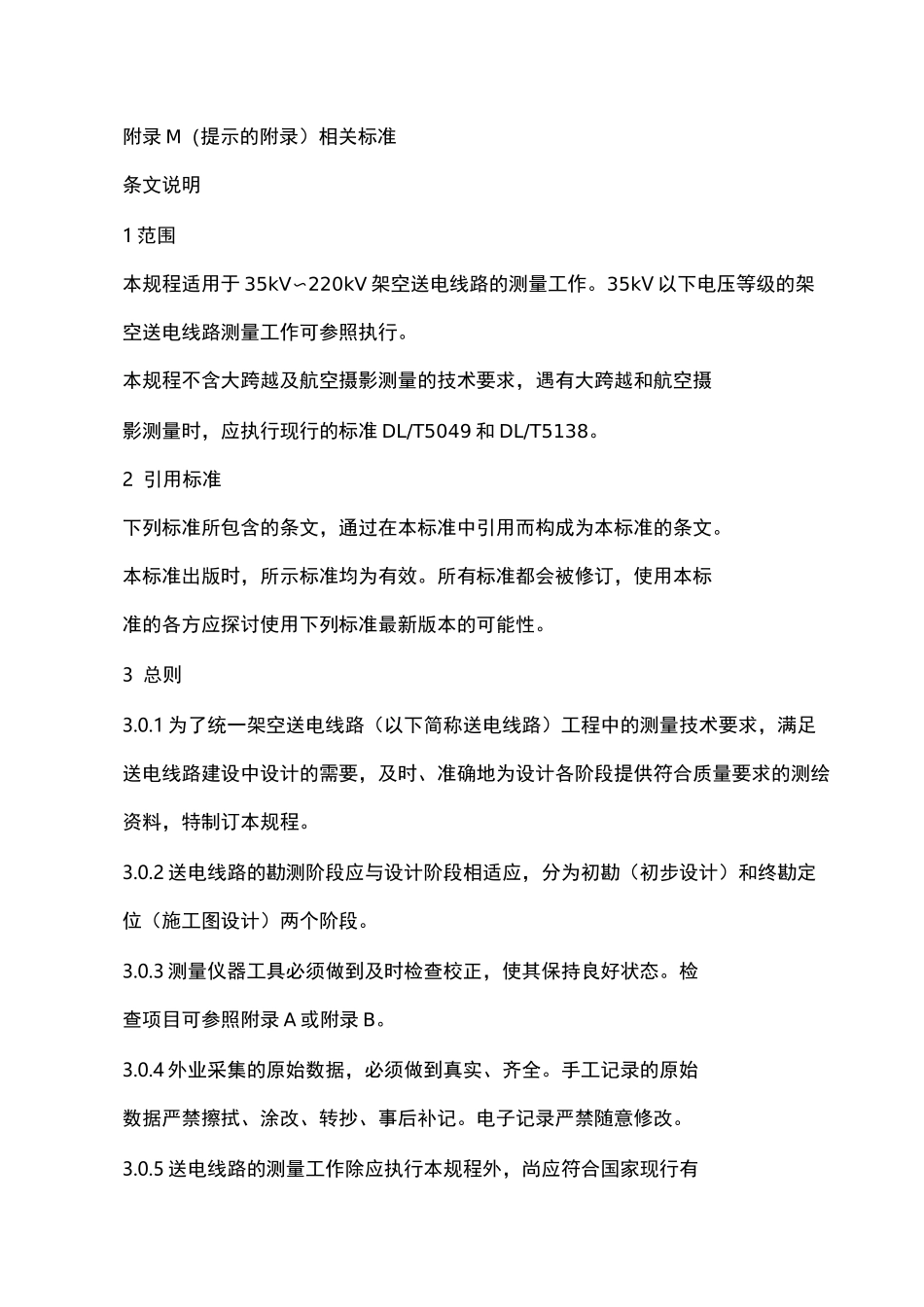

35kV〜220kV 架空送电线路测量规程目次1 范围2 引用标准3 总则4 选择路径方案室内选择路径方案现场选择路径方案5 选线及定线测量选线测量定线测量6 桩间距离及高差测量视距法测距光电测距高差测量7 平面及高程联系测量平面联系测量高程联系测量8 平断面测量平面测量断面测量9 交叉跨越测量10 定位及检查测量11 CAD 技术12 GPS 测量应用范围技术要求定线测量定位测量数据处理13 技术检查和资料整理、提交及归档技术检查资料整理、提交及归档附录 A(标准的附录)DJ6 型光学经纬仪的检验附录 B(标准的附录)光电测距仪的检验附录 C(标准的附录)送电线路平断面图图式附录 D(标准的附录)送电线路平断面图样图附录 E(标准的附录)大跨越分图样图(见插页)附录 F(标准的附录)拥挤地段平面图样图附录 G(标准的附录)变电所进出线平面图样图附录 H(标准的附录)通信线路危险影响相对位置图样图附录 J(标准的附录)塔基断面图样图附录 K(标准的附录)测量标桩规格附录 L(标准的附录)测量报告提纲附录 M(提示的附录)相关标准条文说明1 范围本规程适用于 35kV〜220kV 架空送电线路的测量工作。35kV 以下电压等级的架空送电线路测量工作可参照执行。本规程不含大跨越及航空摄影测量的技术要求,遇有大跨越和航空摄影测量时,应执行现行的标准 DL/T5049 和 DL/T5138。2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示标准均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。3 总则3.0.1 为了统一架空送电线路(以下简称送电线路)工程中的测量技术要求,满足送电线路建设中设计的需要,及时、准确地为设计各阶段提供符合质量要求的测绘资料,特制订本规程。3.0.2 送电线路的勘测阶段应与设计阶段相适应,分为初勘(初步设计)和终勘定位(施工图设计)两个阶段。3.0.3 测量仪器工具必须做到及时检查校正,使其保持良好状态。检查项目可参照附录 A 或附录 B。3.0.4 外业采集的原始数据,必须做到真实、齐全。手工记录的原始数据严禁擦拭、涂改、转抄、事后补记。电子记录严禁随意修改。3.0.5 送电线路的测量工作除应执行本规程外,尚应符合国家现行有关标准的规定。4 选择路径方案室内选择路径方案4.1.1 配合设计专业搜集沿线供室内选择路径的 1:50000 地形图。在规划区、拥挤地段、地形复杂区域、大跨越等...
