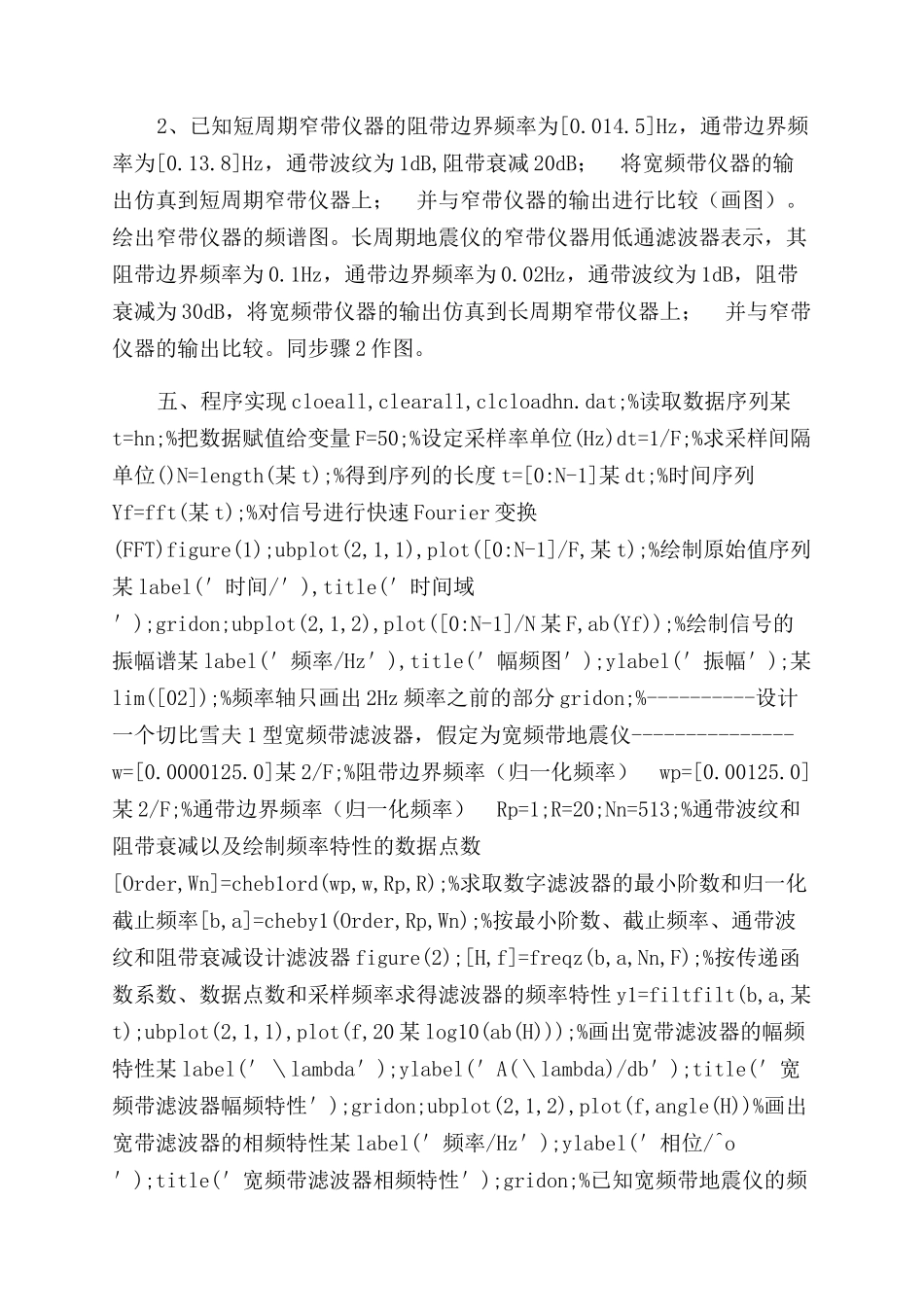

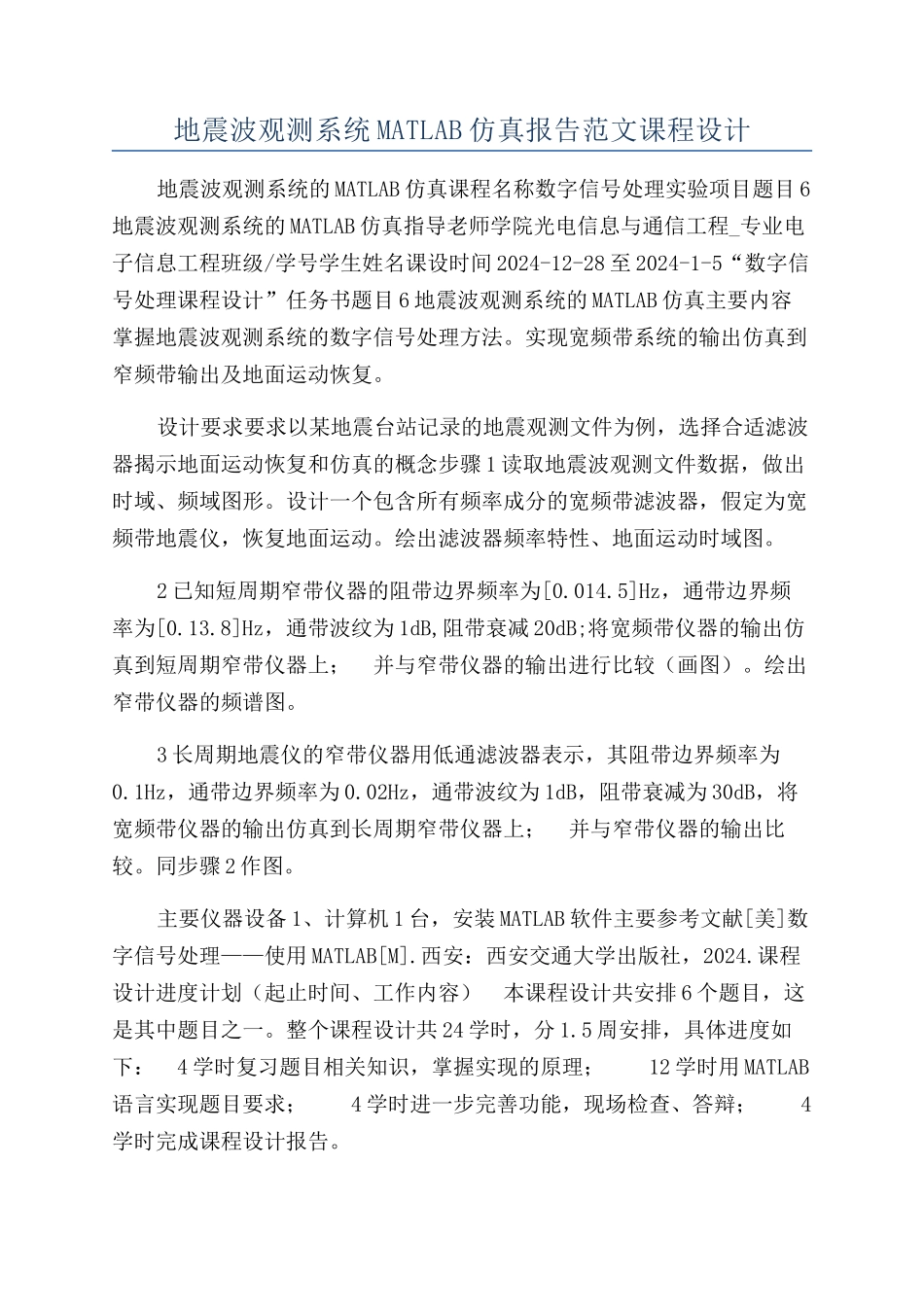

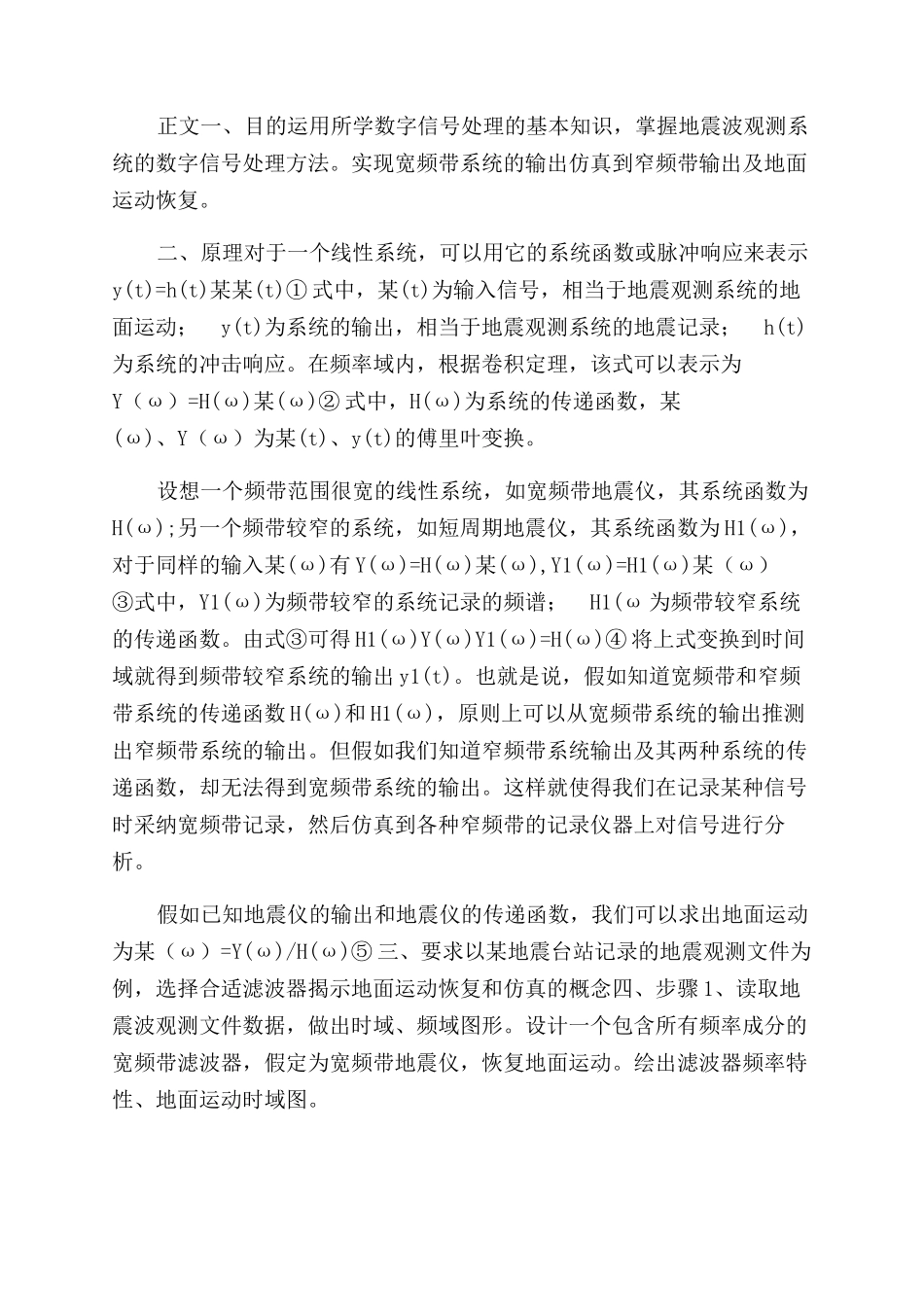

地震波观测系统 MATLAB 仿真报告范文课程设计地震波观测系统的 MATLAB 仿真课程名称数字信号处理实验项目题目 6地震波观测系统的 MATLAB 仿真指导老师学院光电信息与通信工程_专业电子信息工程班级/学号学生姓名课设时间 2024-12-28 至 2024-1-5“数字信号处理课程设计”任务书题目 6 地震波观测系统的 MATLAB 仿真主要内容掌握地震波观测系统的数字信号处理方法。实现宽频带系统的输出仿真到窄频带输出及地面运动恢复。设计要求要求以某地震台站记录的地震观测文件为例，选择合适滤波器揭示地面运动恢复和仿真的概念步骤 1 读取地震波观测文件数据，做出时域、频域图形。设计一个包含所有频率成分的宽频带滤波器，假定为宽频带地震仪，恢复地面运动。绘出滤波器频率特性、地面运动时域图。2 已知短周期窄带仪器的阻带边界频率为[0.014.5]Hz，通带边界频率为[0.13.8]Hz，通带波纹为 1dB,阻带衰减 20dB;将宽频带仪器的输出仿真到短周期窄带仪器上； 并与窄带仪器的输出进行比较（画图）。绘出窄带仪器的频谱图。3 长周期地震仪的窄带仪器用低通滤波器表示，其阻带边界频率为0.1Hz，通带边界频率为 0.02Hz，通带波纹为 1dB，阻带衰减为 30dB，将宽频带仪器的输出仿真到长周期窄带仪器上； 并与窄带仪器的输出比较。同步骤 2 作图。主要仪器设备 1、计算机 1 台，安装 MATLAB 软件主要参考文献[美]数字信号处理——使用 MATLAB[M].西安：西安交通大学出版社，2024.课程设计进度计划（起止时间、工作内容） 本课程设计共安排 6 个题目，这是其中题目之一。整个课程设计共 24 学时，分 1.5 周安排，具体进度如下： 4 学时复习题目相关知识，掌握实现的原理； 12 学时用 MATLAB语言实现题目要求； 4 学时进一步完善功能，现场检查、答辩； 4学时完成课程设计报告。正文一、目的运用所学数字信号处理的基本知识，掌握地震波观测系统的数字信号处理方法。实现宽频带系统的输出仿真到窄频带输出及地面运动恢复。二、原理对于一个线性系统，可以用它的系统函数或脉冲响应来表示y(t)=h(t)某某(t)① 式中，某(t)为输入信号，相当于地震观测系统的地面运动； y(t)为系统的输出，相当于地震观测系统的地震记录； h(t)为系统的冲击响应。在频率域内，根据卷积定理，该式可以表示为Y（ω）=H(ω)某(ω)② 式中，H(ω)为系统的传递函数，某(ω)、Y（ω）为某(t)、y(t)的傅里叶变换。设想一个频带范围很宽的线性...
