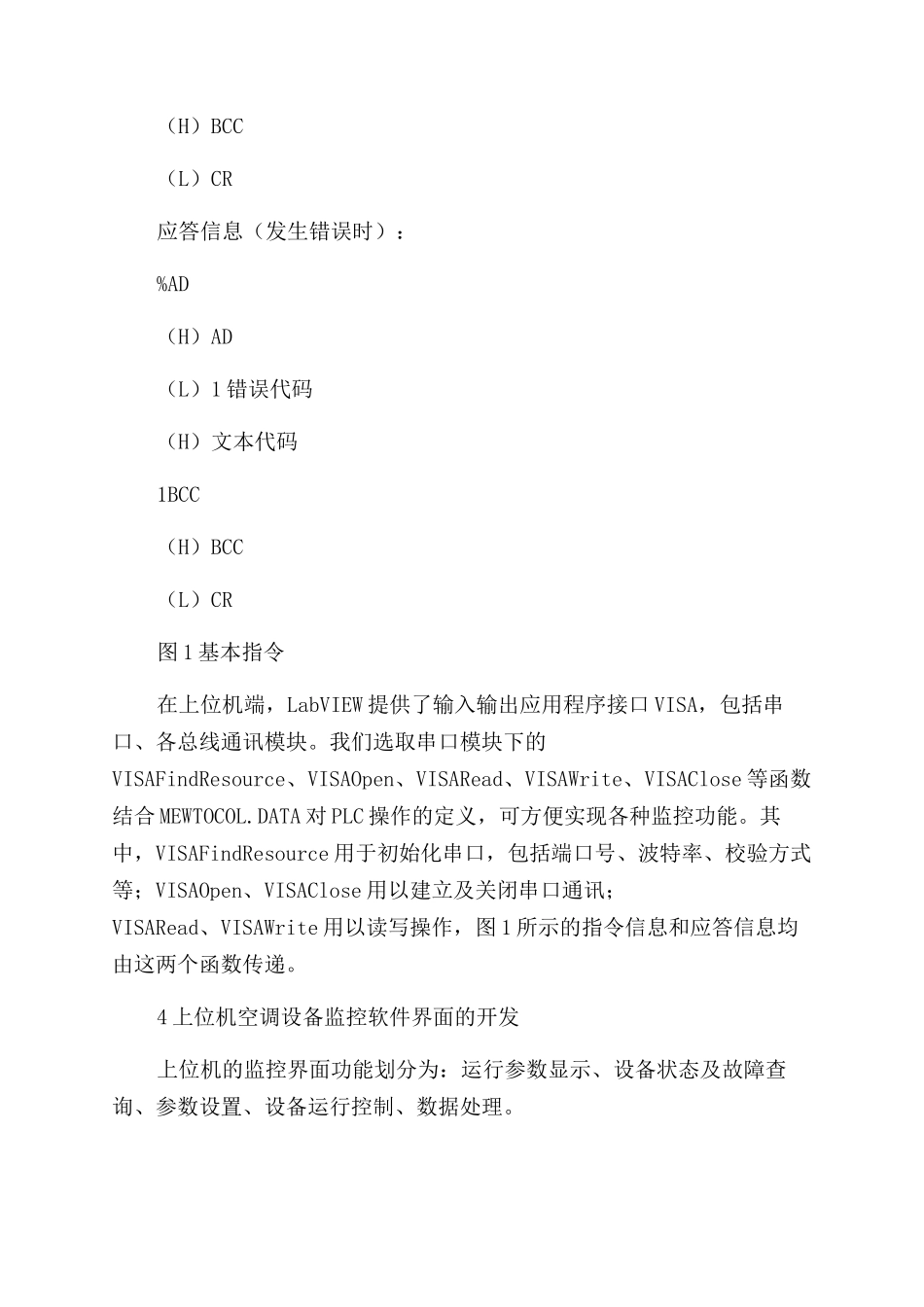

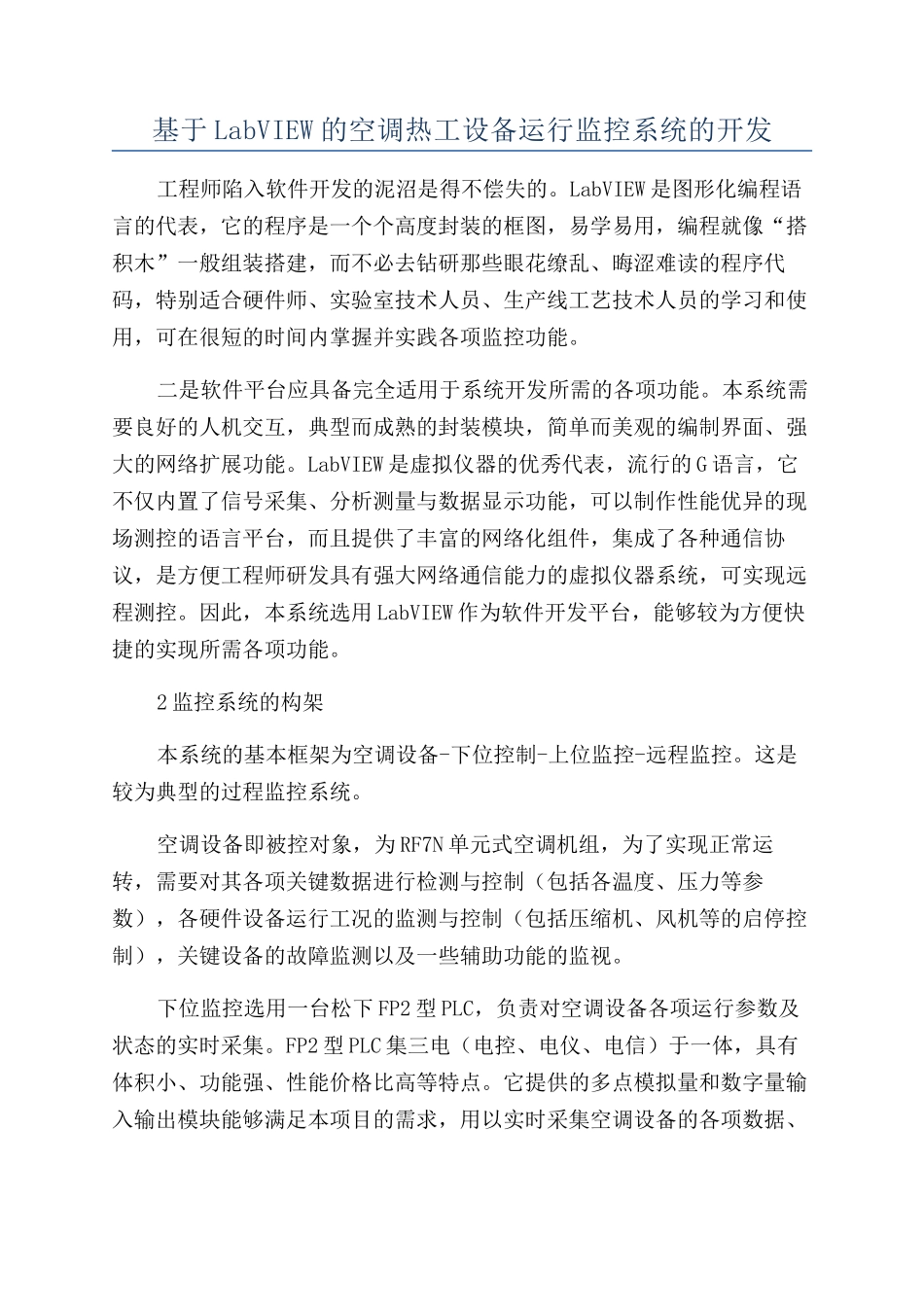

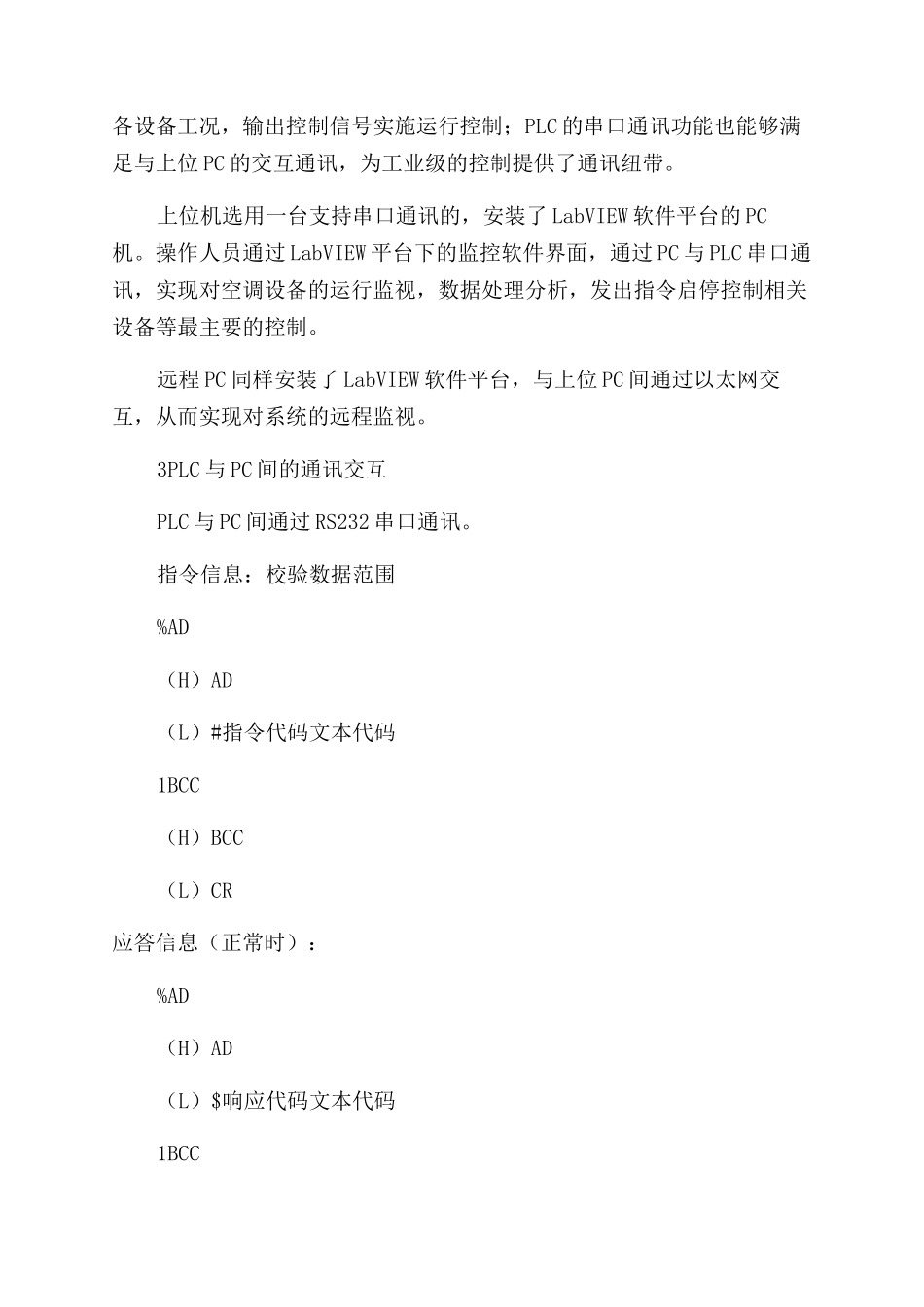

基于 LabVIEW 的空调热工设备运行监控系统的开发工程师陷入软件开发的泥沼是得不偿失的。LabVIEW 是图形化编程语言的代表，它的程序是一个个高度封装的框图，易学易用，编程就像“搭积木”一般组装搭建，而不必去钻研那些眼花缭乱、晦涩难读的程序代码，特别适合硬件师、实验室技术人员、生产线工艺技术人员的学习和使用，可在很短的时间内掌握并实践各项监控功能。二是软件平台应具备完全适用于系统开发所需的各项功能。本系统需要良好的人机交互，典型而成熟的封装模块，简单而美观的编制界面、强大的网络扩展功能。LabVIEW 是虚拟仪器的优秀代表，流行的 G 语言，它不仅内置了信号采集、分析测量与数据显示功能，可以制作性能优异的现场测控的语言平台，而且提供了丰富的网络化组件，集成了各种通信协议，是方便工程师研发具有强大网络通信能力的虚拟仪器系统，可实现远程测控。因此，本系统选用 LabVIEW 作为软件开发平台，能够较为方便快捷的实现所需各项功能。2 监控系统的构架本系统的基本框架为空调设备-下位控制-上位监控-远程监控。这是较为典型的过程监控系统。空调设备即被控对象，为 RF7N 单元式空调机组，为了实现正常运转，需要对其各项关键数据进行检测与控制（包括各温度、压力等参数），各硬件设备运行工况的监测与控制（包括压缩机、风机等的启停控制），关键设备的故障监测以及一些辅助功能的监视。下位监控选用一台松下 FP2 型 PLC，负责对空调设备各项运行参数及状态的实时采集。FP2 型 PLC 集三电（电控、电仪、电信）于一体，具有体积小、功能强、性能价格比高等特点。它提供的多点模拟量和数字量输入输出模块能够满足本项目的需求，用以实时采集空调设备的各项数据、各设备工况，输出控制信号实施运行控制；PLC 的串口通讯功能也能够满足与上位 PC 的交互通讯，为工业级的控制提供了通讯纽带。上位机选用一台支持串口通讯的，安装了 LabVIEW 软件平台的 PC机。操作人员通过 LabVIEW 平台下的监控软件界面，通过 PC 与 PLC 串口通讯，实现对空调设备的运行监视，数据处理分析，发出指令启停控制相关设备等最主要的控制。远程 PC 同样安装了 LabVIEW 软件平台，与上位 PC 间通过以太网交互，从而实现对系统的远程监视。3PLC 与 PC 间的通讯交互PLC 与 PC 间通过 RS232 串口通讯。指令信息：校验数据范围%AD（H）AD（L）#指令代码文本代码1BCC（H）BCC（L）CR应答信息（正常时）...
