LED-显示屏技术方案培训VIP免费

LED-显示屏技术方案培训_第1页
1/29
LED-显示屏技术方案培训_第2页
2/29
LED-显示屏技术方案培训_第3页
3/29

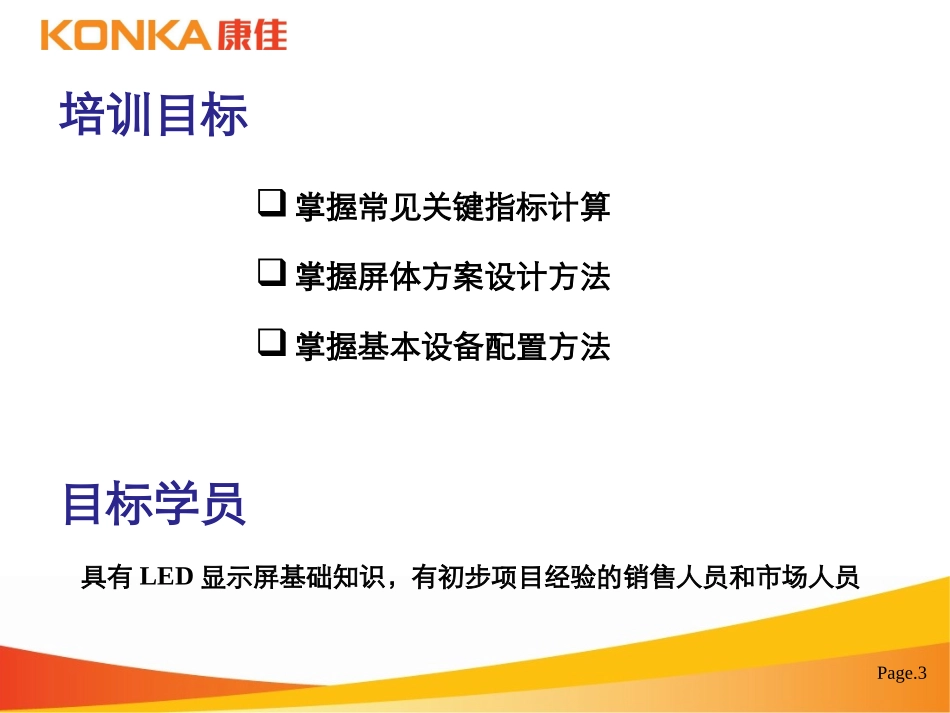

LED显示屏技术方案培训Page.2营销端所需培训框架图LED显示屏基础知识LED显示屏商务培训LED显示屏技术培训招投标培训项目型销售技巧培训LED显示屏产品培训实战考核笔试考核Page.3培训目标掌握常见关键指标计算掌握屏体方案设计方法掌握基本设备配置方法具有LED显示屏基础知识,有初步项目经验的销售人员和市场人员目标学员Page.4目录方案目的方案模板如何做方案Page.5介绍公司解决方案项目预算促成销售方案目的Page.6目录方案目的方案模板如何做方案Page.7简单方案模板第一章项目综述一、项目概述二、项目现场环境1、当地气候特点2、安装场地环境第二章LED显示屏设计方案概述一、设计思路1、先进性、实用性、经济性及合法性2、系统安全可靠性3、系统超前性4、系统的可操作性二、设计依据三、设计方案1、系统组成2、系统功能3、系统设计4、系统参数第三章系统设备清单及报价第四章部分典型案例第五章公司介绍Page.8复杂方案模板第一章康佳LED显示屏介绍第二章项目综述一、项目的主要内容二、项目的使用环境的需求三、显示内容的需求四、设计依据第三章LED显示屏设计方案概述一、方案概述二、系统结构图三、LED屏体部分第四章显示屏控制系统部分一、控制系统原理图二、控制系统拓扑图三、KONKALED专用处理器特点和说明四、KONKALED视频处理优势第五章显示屏供电系统部分第六章系统防护设计一、防高温的设计二、防高湿度及盐雾三、三级防雷技术四、防电磁干扰措施五、系统接地措施第七章系统的运输和安装一、运输要求二、工程计划第八章故障响应和维护保养一、质量保证期二、维修保养说明三、KONKA的服务优势四、免费备品备件清单五、项目故障响应时间六、其他服务承诺第九章软件功能介绍一、KonkaLEDStudio简介二、KonkaLEDStudio功能介绍三、KonkaLEDStudio功能特点第一〇章报价清单Page.9目录方案目的方案模板如何做方案Page.105个因素考虑5个计算方法系统配置说明如何做方案Page.115个因素考虑——选择适合的显示屏显示内容的需要;可视距离、视角的确认;屏体分辨率的要求;安装环境的要求;(室内、室外)成本的控制;Page.12如何根据设计点间距?如何根据现场尺寸计算屏体尺寸?如何根据灯管规格计算屏体亮度?如何计算显示屏功率?如何计算显示屏控制系统配置?5个常用计算Page.131、如何设计点间距?——可视距离最小视距:点间距*1000最佳视距:点间距*3000要达到最佳视觉效果,点间距是多少?AB15米300右用户需要制做一块约宽5米、高4米的户外多媒体广告屏,屏幕处于距地面15米高的楼面外墙面,地面上B处向右为人流活动区域。Page.141、如何设计点间距?——尺寸及播放要求3.2m1.6m文字显示:视其文字尺寸及分辨需求而定;(8×8)普通视频显示:≥320×240点阵;数字标准DVD显示:≥640×480点阵;完整计算机视频:≥800×600点阵;高清片源:≥1280×720点阵;要求显示普通视频,如何设计点间距?AB15米300右约宽5米、高4米Page.152、如何根据现场尺寸计算屏体尺寸?64*483.2m1.8m5m4mAB15米300右约宽5米、高4米P16:箱体规格64*48Page.163、如何根据灯管规格计算屏体亮度?静态显示屏R色LED的亮度:LRG色LED的亮度:LGB色LED的亮度:LB配色:2R1G1B/1R1G1B每平米密度=M显示屏亮度=M*LG*1.571CD/每平米扫描显示屏1/n扫描R色LED的亮度:LRG色LED的亮度:LGB色LED的亮度:LB配色:2R1G1B/1R1G1B每平米密度=M显示屏亮度=M*LG*1.571*(1/n)CD/每平米P10室内屏亮度要求2000cd/m2,能否实现?(CREE室内普通灯亮度为450mcd)CREE,346绿管的平均亮度为1750mcd,P16静态的亮度=3906*1.75*1.571=10738CD/平方米Page.174、如何计算显示屏功率?静态显示屏电流:R/G/B各20mA电压:+5v每平米密度=M每像素点功率:pp=20*3*5=300mW=0.3W峰值功率=M*pp/0.75(0.75为电源效率系数)扫描显示屏1/n扫描电流:R/G/B各20mA电压:+5v每平米密度=M每像素点功率:pp=20*3*5=300mW=0.3W峰值功率=(M*pp/0.75)*(1/n)(系数0.75为电源效率)P16户外常规屏每平方...
