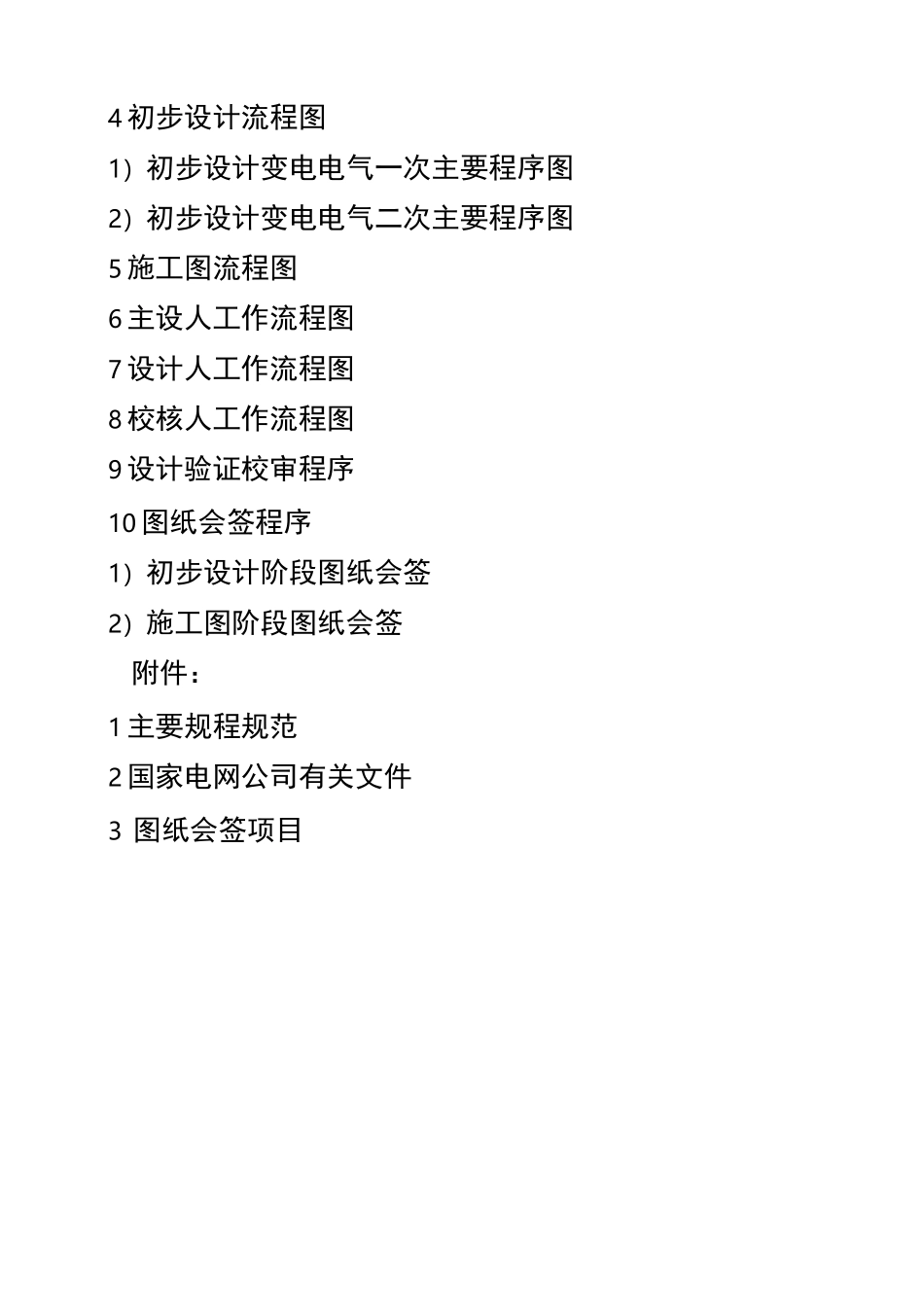

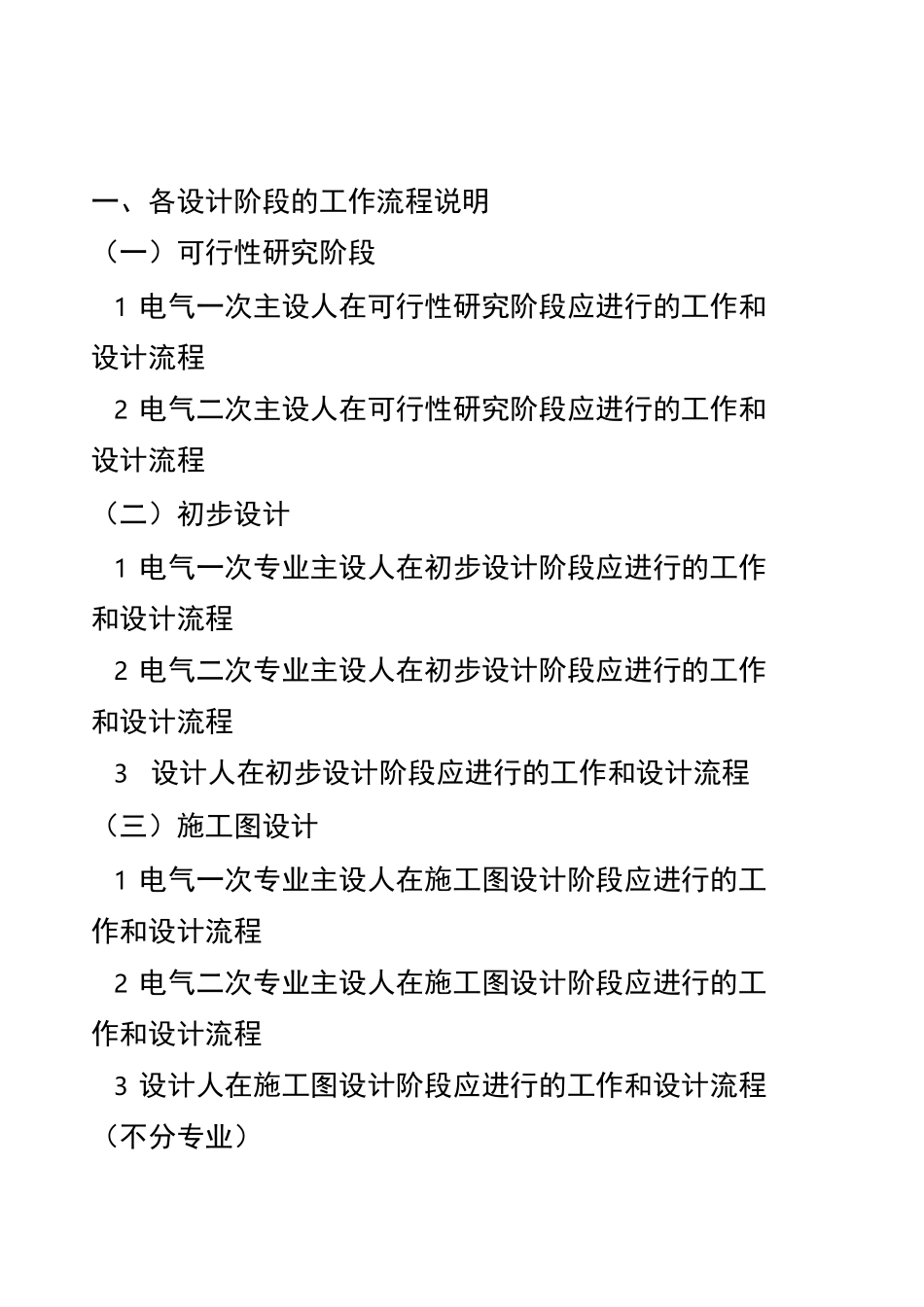

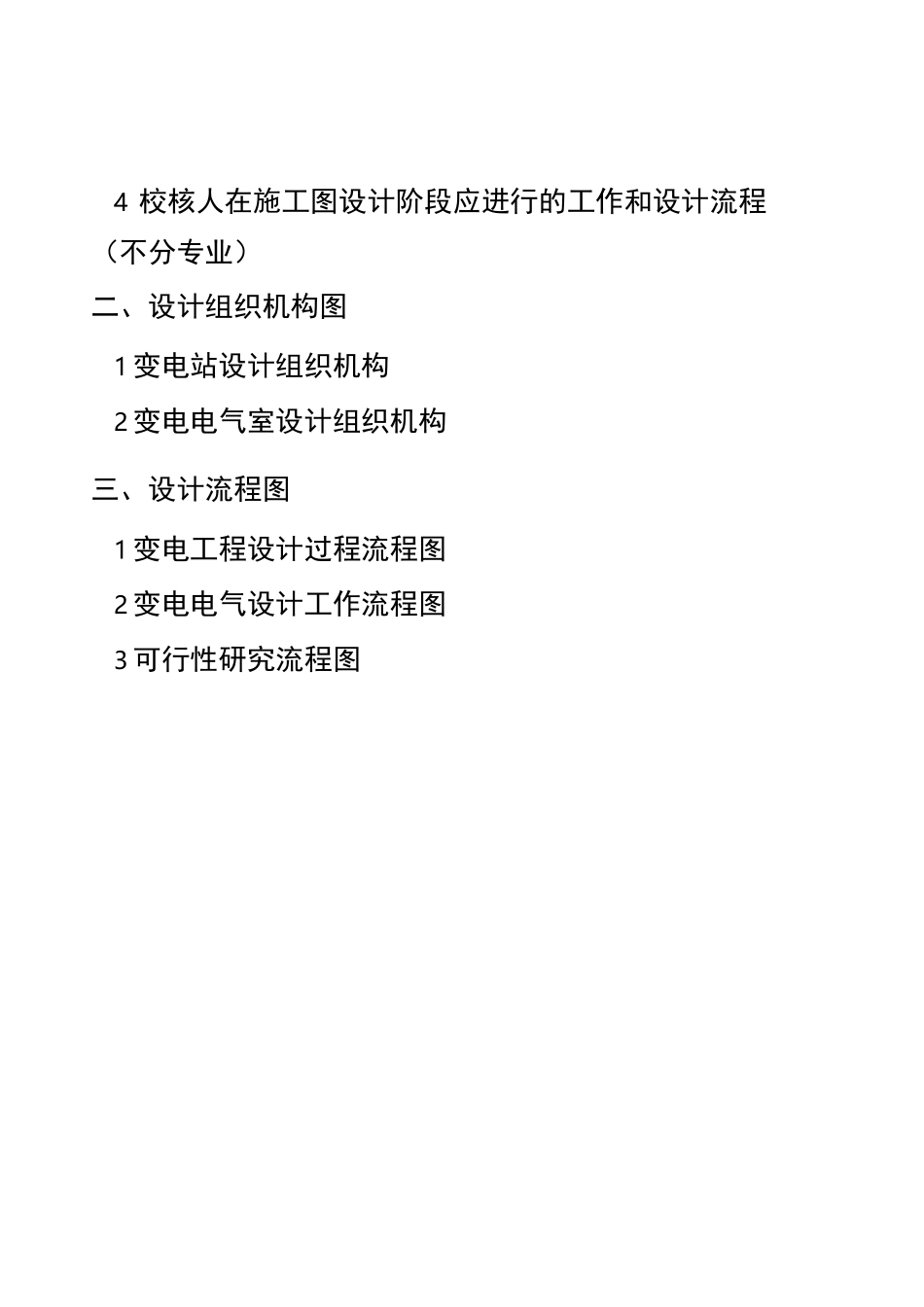

一、各设计阶段的工作流程说明（一）可行性研究阶段1 电气一次主设人在可行性研究阶段应进行的工作和设计流程2 电气二次主设人在可行性研究阶段应进行的工作和设计流程（二）初步设计1 电气一次专业主设人在初步设计阶段应进行的工作和设计流程2 电气二次专业主设人在初步设计阶段应进行的工作和设计流程3 设计人在初步设计阶段应进行的工作和设计流程（三）施工图设计1 电气一次专业主设人在施工图设计阶段应进行的工作和设计流程2 电气二次专业主设人在施工图设计阶段应进行的工作和设计流程3 设计人在施工图设计阶段应进行的工作和设计流程（不分专业）4 校核人在施工图设计阶段应进行的工作和设计流程（不分专业）二、设计组织机构图1 变电站设计组织机构2 变电电气室设计组织机构三、设计流程图1 变电工程设计过程流程图2 变电电气设计工作流程图3 可行性研究流程图4 初步设计流程图1）初步设计变电电气一次主要程序图2）初步设计变电电气二次主要程序图5 施工图流程图6 主设人工作流程图7 设计人工作流程图8 校核人工作流程图9 设计验证校审程序10 图纸会签程序1）初步设计阶段图纸会签2）施工图阶段图纸会签附件：1 主要规程规范2 国家电网公司有关文件3 图纸会签项目一、各设计阶段的工作流程说明（一）可行性研究阶段可行性研究阶段工作的重点是变电站站址选择和投资估算。一切工作都要围绕它来进行。在国家电网公司《可行性研究内容深度规定（试行）》中规定，要求进行工程设想。1 电气一次主设人在可行性研究阶段应进行的工作和设计流程（1）设计准备1）参加项目经理召开工程启动会，接受工程选址设计任务、明确工程设计进度（包括内部接口资料内容进度和设计成品交付时间）、掌握可研设计计划的内容和要求。2）接收系统资料，掌握变电站可研设计规模、变压器容量台数、近远期各级电压出线回路数及出线方向、无功补偿的配置等，要了解对端变电站的地理位置，为主接线设计和电气总平面设计进行准备。3）进行工程设想，并按工程设想，收集所需要的主接线和电气总平面参考资料。（2）选址前的内业工作1）根据规程规定，结合工程特点，按工程远期规模进行可研阶段的主接线设计。2）根据远期主接线设计规模和各级电压出线方向进行电气总平面设计，其中注意对端变电站的地理位置，以确定出线间隔位置和排序，避免线路交叉跨越。电气总平面布置尺寸要满足选址的需要，即使选址的站地面积能够覆盖初步设计的总平面，保...
