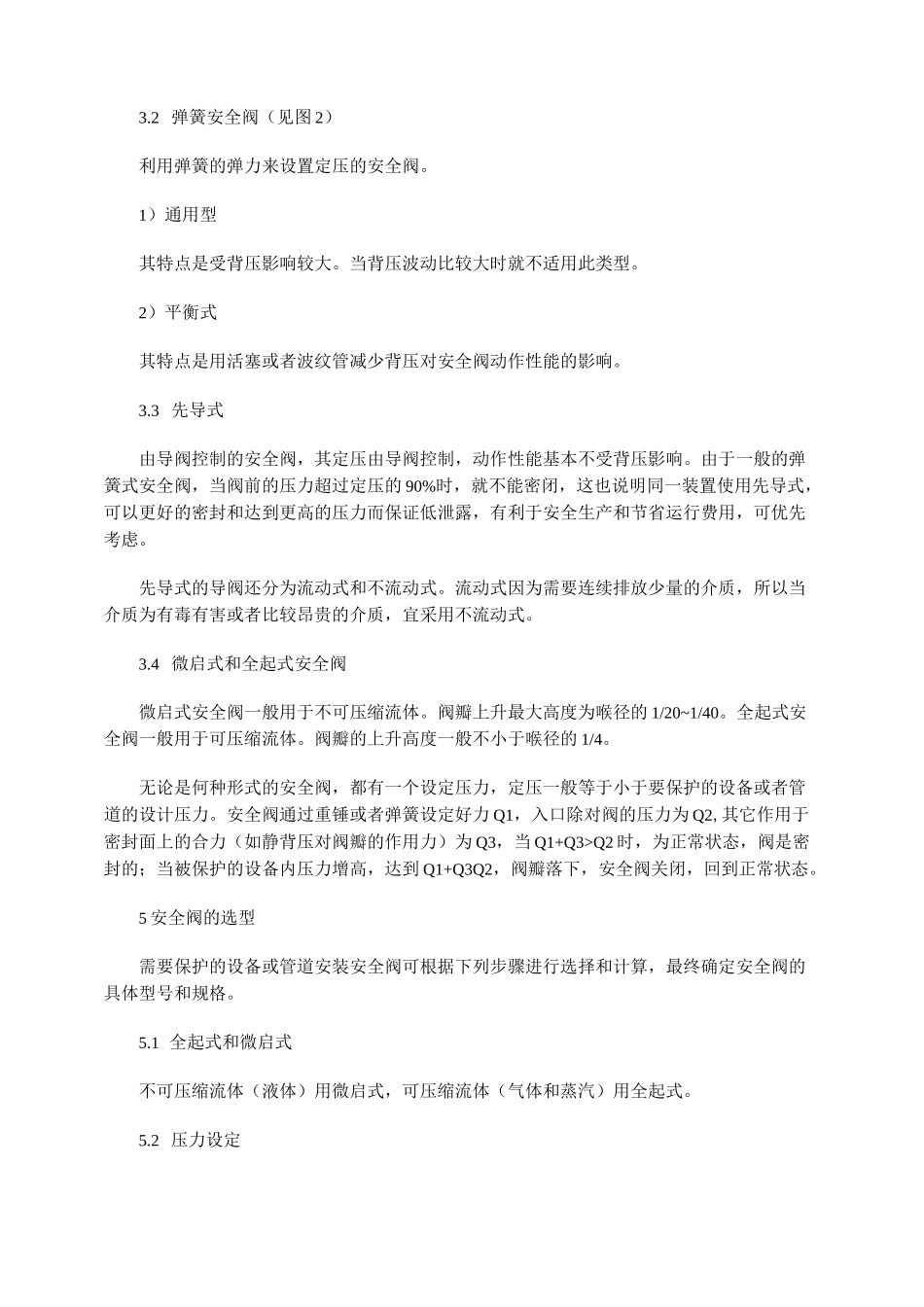

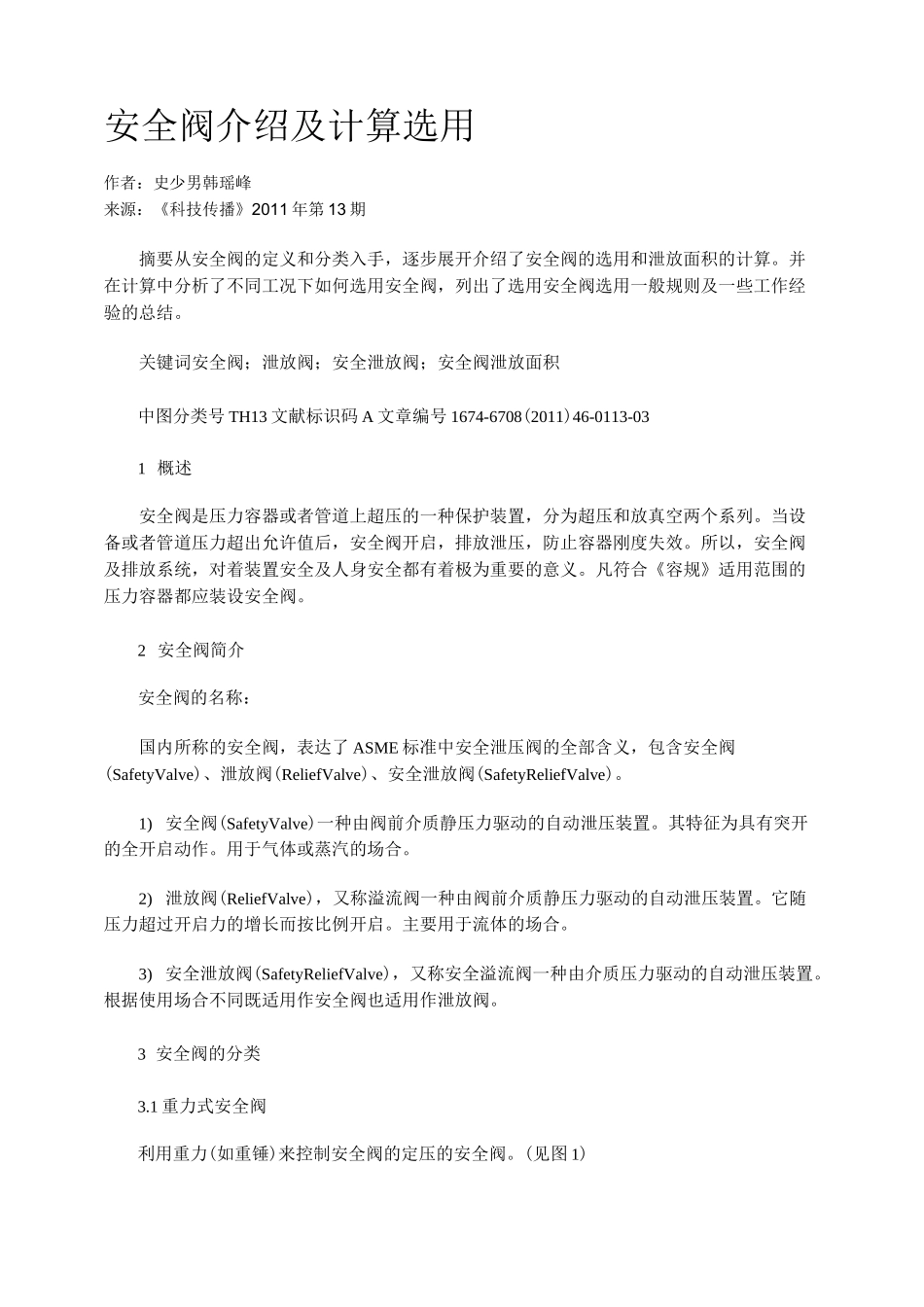

安全阀介绍及计算选用作者：史少男韩瑶峰来源：《科技传播》2011 年第 13 期摘要从安全阀的定义和分类入手，逐步展开介绍了安全阀的选用和泄放面积的计算。并在计算中分析了不同工况下如何选用安全阀，列出了选用安全阀选用一般规则及一些工作经验的总结。关键词安全阀；泄放阀；安全泄放阀；安全阀泄放面积中图分类号 TH13 文献标识码 A 文章编号 1674-6708(2011)46-0113-031 概述安全阀是压力容器或者管道上超压的一种保护装置，分为超压和放真空两个系列。当设备或者管道压力超出允许值后，安全阀开启，排放泄压，防止容器刚度失效。所以，安全阀及排放系统，对着装置安全及人身安全都有着极为重要的意义。凡符合《容规》适用范围的压力容器都应装设安全阀。2 安全阀简介安全阀的名称：国内所称的安全阀，表达了 ASME 标准中安全泄压阀的全部含义，包含安全阀(SafetyValve)、泄放阀(ReliefValve)、安全泄放阀(SafetyReliefValve)。1) 安全阀(SafetyValve)一种由阀前介质静压力驱动的自动泄压装置。其特征为具有突开的全开启动作。用于气体或蒸汽的场合。2) 泄放阀(ReliefValve)，又称溢流阀一种由阀前介质静压力驱动的自动泄压装置。它随压力超过开启力的增长而按比例开启。主要用于流体的场合。3) 安全泄放阀(SafetyReliefValve)，又称安全溢流阀一种由介质压力驱动的自动泄压装置。根据使用场合不同既适用作安全阀也适用作泄放阀。3 安全阀的分类3.1 重力式安全阀利用重力(如重锤)来控制安全阀的定压的安全阀。(见图 1)3.2 弹簧安全阀（见图 2）利用弹簧的弹力来设置定压的安全阀。1）通用型其特点是受背压影响较大。当背压波动比较大时就不适用此类型。2）平衡式其特点是用活塞或者波纹管减少背压对安全阀动作性能的影响。3.3 先导式由导阀控制的安全阀，其定压由导阀控制，动作性能基本不受背压影响。由于一般的弹簧式安全阀，当阀前的压力超过定压的 90%时，就不能密闭，这也说明同一装置使用先导式，可以更好的密封和达到更高的压力而保证低泄露，有利于安全生产和节省运行费用，可优先考虑。先导式的导阀还分为流动式和不流动式。流动式因为需要连续排放少量的介质，所以当介质为有毒有害或者比较昂贵的介质，宜采用不流动式。3.4 微启式和全起式安全阀微启式安全阀一般用于不可压缩流体。阀瓣上升最大高度为喉径的 1/20~1/40。全起式安全阀一般用于可压缩流体。阀瓣的上升高度一般不小于喉径的 1/4。无论是何...
