电力管线工程施工

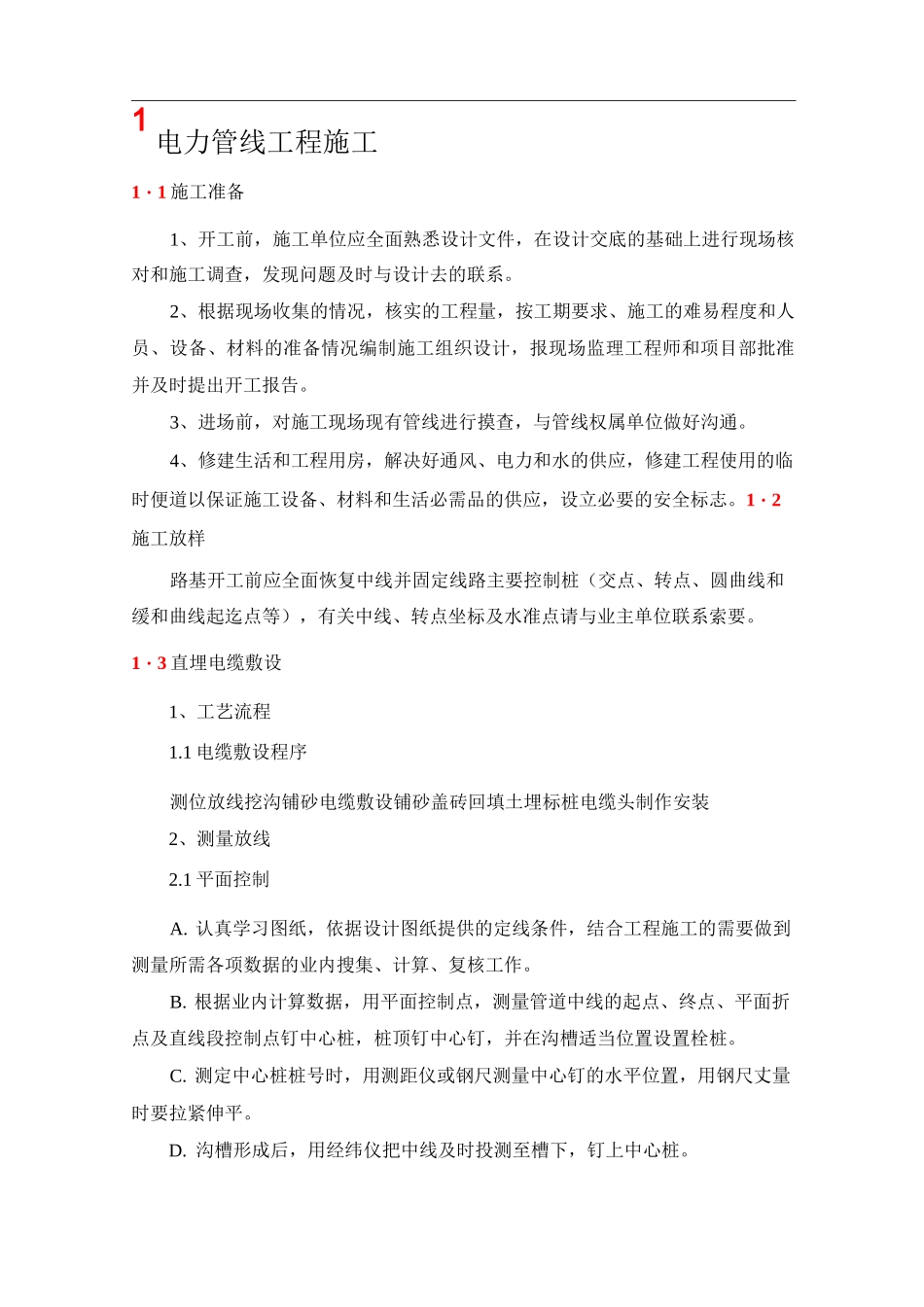

1 电力管线工程施工1・1 施工准备1、开工前，施工单位应全面熟悉设计文件，在设计交底的基础上进行现场核对和施工调查，发现问题及时与设计去的联系。2、根据现场收集的情况，核实的工程量，按工期要求、施工的难易程度和人员、设备、材料的准备情况编制施工组织设计，报现场监理工程师和项目部批准并及时提出开工报告。3、进场前，对施工现场现有管线进行摸查，与管线权属单位做好沟通。4、修建生活和工程用房，解决好通风、电力和水的供应，修建工程使用的临时便道以保证施工设备、材料和生活必需品的供应，设立必要的安全标志。1・2施工放样路基开工前应全面恢复中线并固定线路主要控制桩（交点、转点、圆曲线和缓和曲线起迄点等），有关中线、转点坐标及水准点请与业主单位联系索要。1・3 直埋电缆敷设1、工艺流程1.1 电缆敷设程序测位放线挖沟铺砂电缆敷设铺砂盖砖回填土埋标桩电缆头制作安装2、测量放线2.1 平面控制A. 认真学习图纸，依据设计图纸提供的定线条件，结合工程施工的需要做到测量所需各项数据的业内搜集、计算、复核工作。B. 根据业内计算数据，用平面控制点，测量管道中线的起点、终点、平面折点及直线段控制点钉中心桩，桩顶钉中心钉，并在沟槽适当位置设置栓桩。C. 测定中心桩桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。D. 沟槽形成后，用经纬仪把中线及时投测至槽下，钉上中心桩。2.2 管道高程的控制A. 以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。B. 控制槽底及管道铺设时，沟槽两帮每隔 10m 用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制辅管高程。C. 井室处设一对高程桩，并标明井室号，其高程下返数标明写清。2.3 沟槽开挖测量A. 沟槽开挖前根据设计及施工方案进行中线定位，采用极坐标法测放管线中线时，在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。B. 管线中线每 10m—点，桩顶钉中心钉，并在沟槽外适当位置设置栓桩；根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉，高程桩的纵向间距为 10m。C. 开挖过程中，对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前侧放高程控制桩。D. 沟槽检底后，依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩...
