实验十一-练习使用多用电表

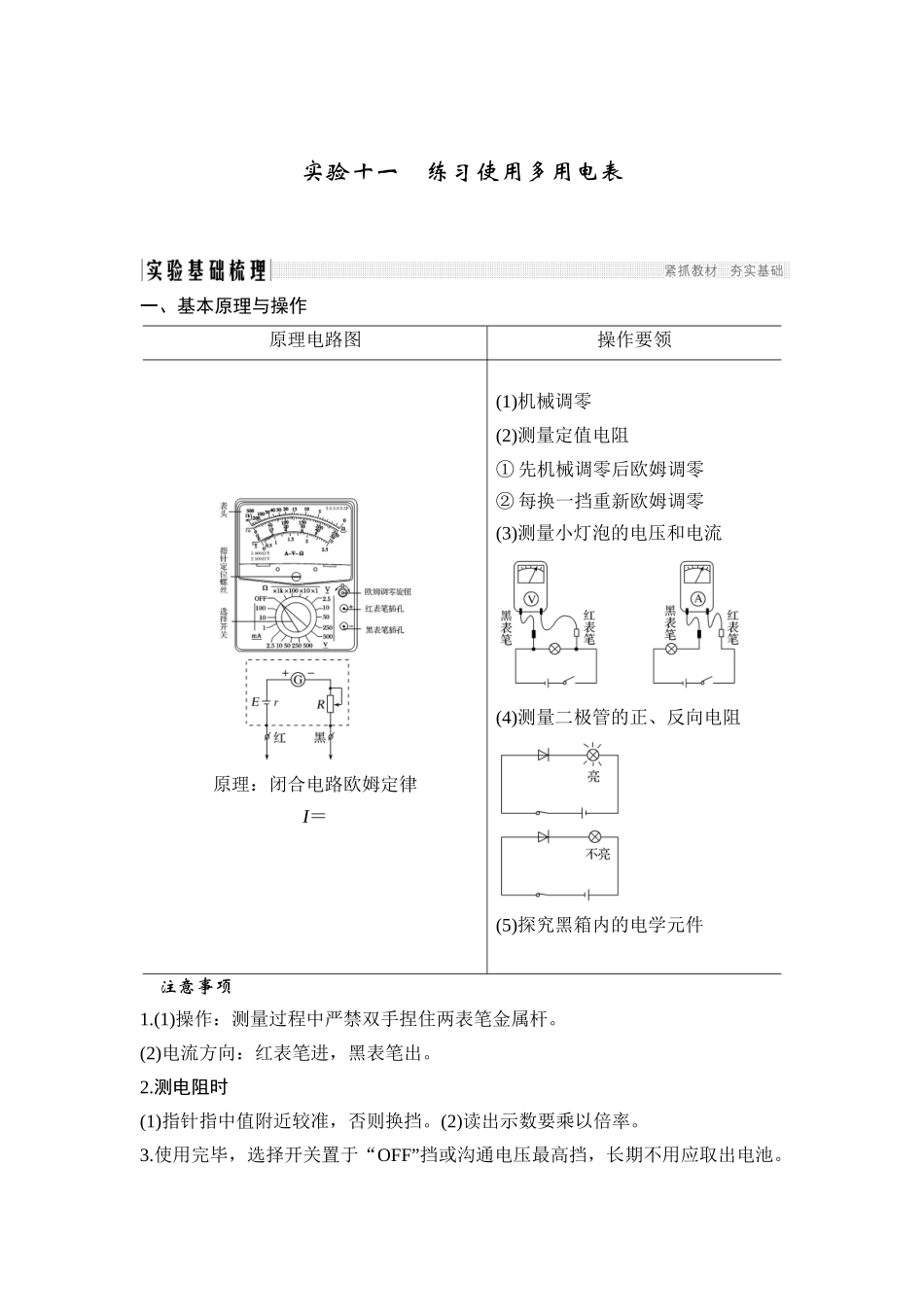

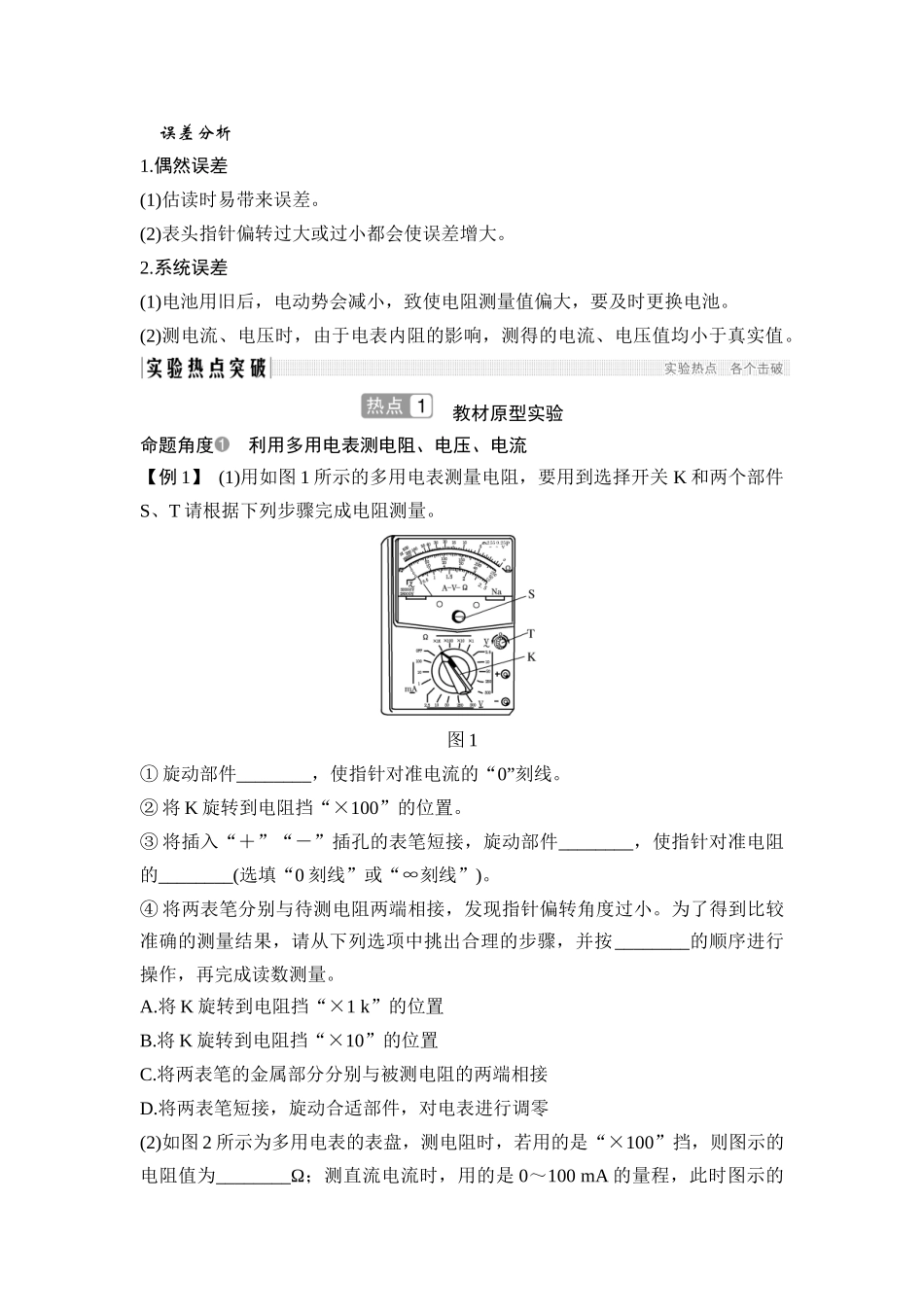

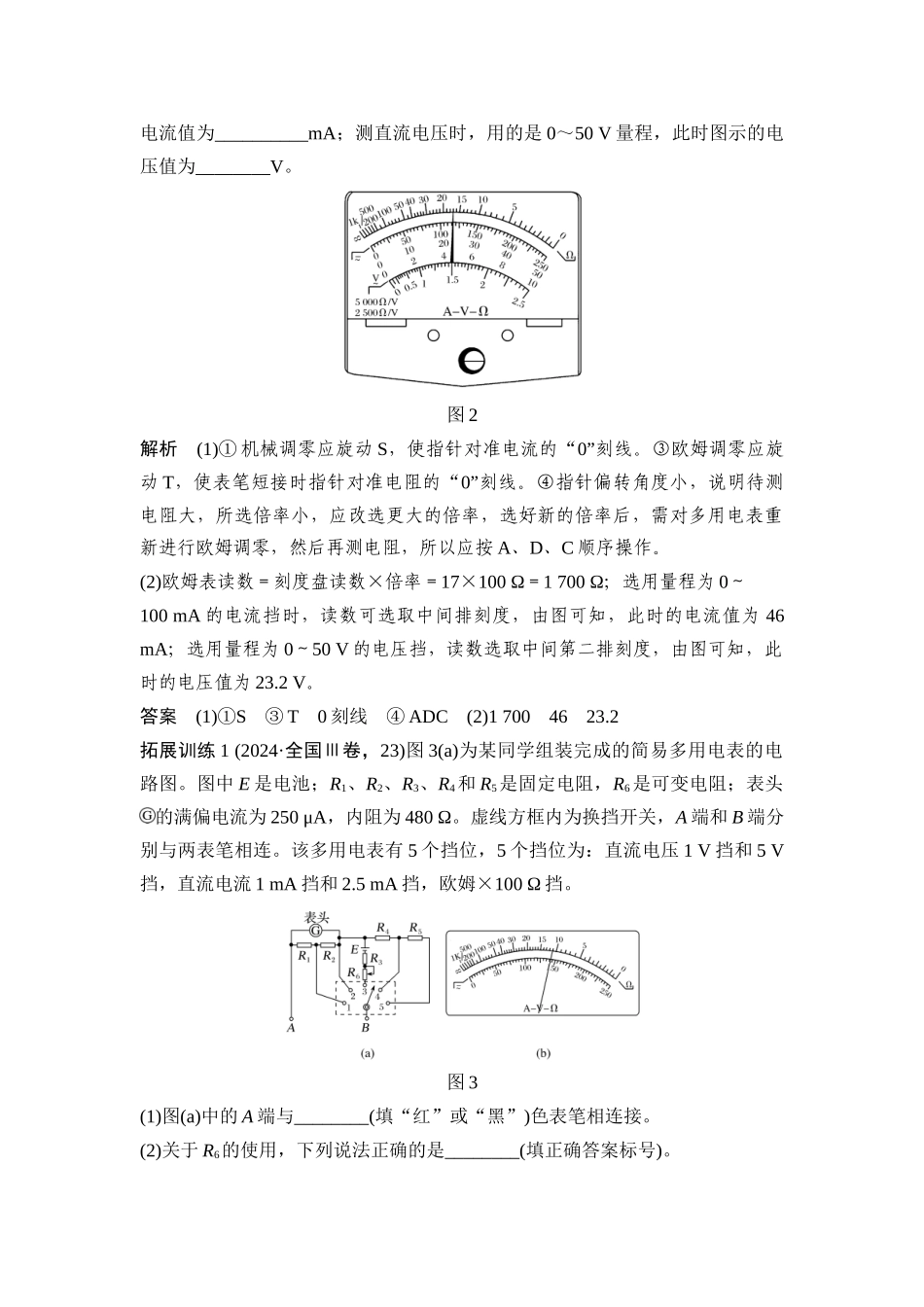

实验十一 练习使用多用电表一、基本原理与操作原理电路图操作要领原理：闭合电路欧姆定律I＝(1)机械调零(2)测量定值电阻① 先机械调零后欧姆调零② 每换一挡重新欧姆调零(3)测量小灯泡的电压和电流(4)测量二极管的正、反向电阻(5)探究黑箱内的电学元件注意事项1.(1)操作：测量过程中严禁双手捏住两表笔金属杆。(2)电流方向：红表笔进，黑表笔出。2.测电阻时(1)指针指中值附近较准，否则换挡。(2)读出示数要乘以倍率。3.使用完毕，选择开关置于“OFF”挡或沟通电压最高挡，长期不用应取出电池。误差分析1.偶然误差(1)估读时易带来误差。(2)表头指针偏转过大或过小都会使误差增大。2.系统误差(1)电池用旧后，电动势会减小，致使电阻测量值偏大，要及时更换电池。(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。 教材原型实验命题角度 利用多用电表测电阻、电压、电流【例 1】 (1)用如图 1 所示的多用电表测量电阻，要用到选择开关 K 和两个部件S、T 请根据下列步骤完成电阻测量。图 1① 旋动部件________，使指针对准电流的“0”刻线。② 将 K 旋转到电阻挡“×100”的位置。③ 将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(选填“0 刻线”或“∞刻线”)。④ 将两表笔分别与待测电阻两端相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。A.将 K 旋转到电阻挡“×1 k”的位置B.将 K 旋转到电阻挡“×10”的位置C.将两表笔的金属部分分别与被测电阻的两端相接D.将两表笔短接，旋动合适部件，对电表进行调零(2)如图 2 所示为多用电表的表盘，测电阻时，若用的是“×100”挡，则图示的电阻值为________Ω；测直流电流时，用的是 0～100 mA 的量程，此时图示的电流值为__________mA；测直流电压时，用的是 0～50 V 量程，此时图示的电压值为________V。图 2解析 (1)① 机械调零应旋动 S，使指针对准电流的“0”刻线。③欧姆调零应旋动 T，使表笔短接时指针对准电阻的“0”刻线。④指针偏转角度小，说明待测电阻大，所选倍率小，应改选更大的倍率，选好新的倍率后，需对多用电表重新进行欧姆调零，然后再测电阻，所以应按 A、D、C 顺序操作。(2)欧姆表读数＝刻度盘读数×倍率＝17×100 Ω＝1 700 Ω；选用量程为 0～100 mA 的电流挡时，读数可选取中...
