实验十二-传感器的简单使用

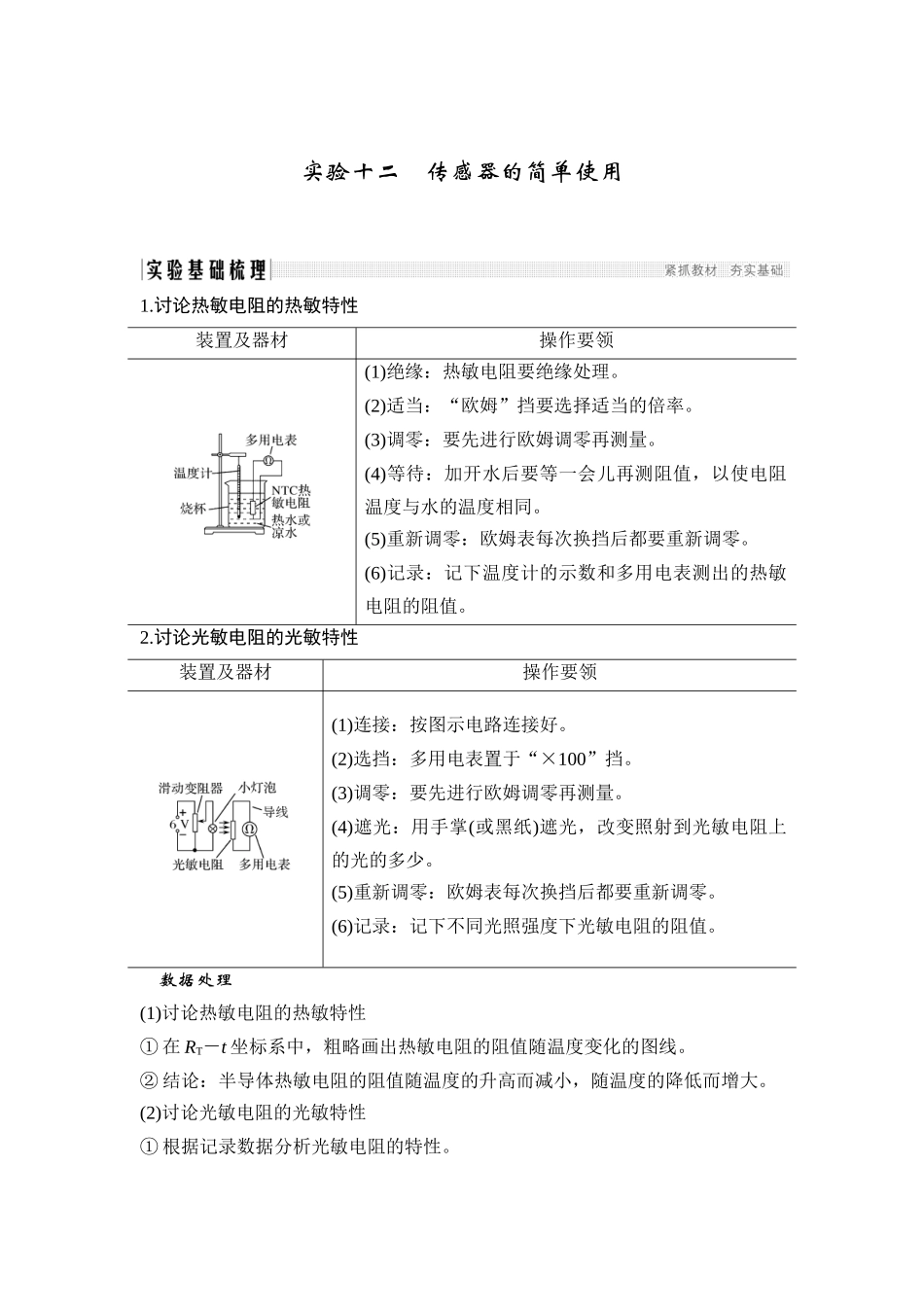

实验十二 传感器的简单使用1.讨论热敏电阻的热敏特性装置及器材操作要领 (1)绝缘：热敏电阻要绝缘处理。(2)适当：“欧姆”挡要选择适当的倍率。(3)调零：要先进行欧姆调零再测量。(4)等待：加开水后要等一会儿再测阻值，以使电阻温度与水的温度相同。(5)重新调零：欧姆表每次换挡后都要重新调零。(6)记录：记下温度计的示数和多用电表测出的热敏电阻的阻值。2.讨论光敏电阻的光敏特性装置及器材操作要领 (1)连接：按图示电路连接好。(2)选挡：多用电表置于“×100”挡。(3)调零：要先进行欧姆调零再测量。(4)遮光：用手掌(或黑纸)遮光，改变照射到光敏电阻上的光的多少。(5)重新调零：欧姆表每次换挡后都要重新调零。(6)记录：记下不同光照强度下光敏电阻的阻值。数据处理(1)讨论热敏电阻的热敏特性① 在 RT－t 坐标系中，粗略画出热敏电阻的阻值随温度变化的图线。② 结论：半导体热敏电阻的阻值随温度的升高而减小，随温度的降低而增大。(2)讨论光敏电阻的光敏特性① 根据记录数据分析光敏电阻的特性。② 结论：光敏电阻的阻值被光照射时发生变化，光照增强电阻变小，光照减弱电阻变大。误差分析(1)温度计读数带来误差。(2)多用电表读数带来误差。(3)热敏电阻与水温不同带来误差。(4)作 RT－t 图像时的不法律规范易造成误差。 教材原型实验命题角度 温度传感器的应用【例 1】 (2024·全国Ⅰ卷，23)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过 60 ℃时，系统报警。提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过 Ic时就会报警)，电阻箱(最大阻值为 999.9 Ω)，直流电源(输出电压为 U，内阻不计)，滑动变阻器 R1(最大阻值为 1 000 Ω)，滑动变阻器 R2(最大阻值为 2 000 Ω)，单刀双掷开关一个，导线若干。在室温下对系统进行调节，已知 U 约为 18 V，Ic约为 10 mA；流过报警器的电流超过 20 mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为 650.0 Ω。(1)在图 1 中完成待调节的报警系统原理电路图的连线。图 1(2)电路中应选用滑动变阻器________(填“R1”或“R2”)。(3)根据下列步骤调节此报警系统：① 电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是______________________________________________________...
