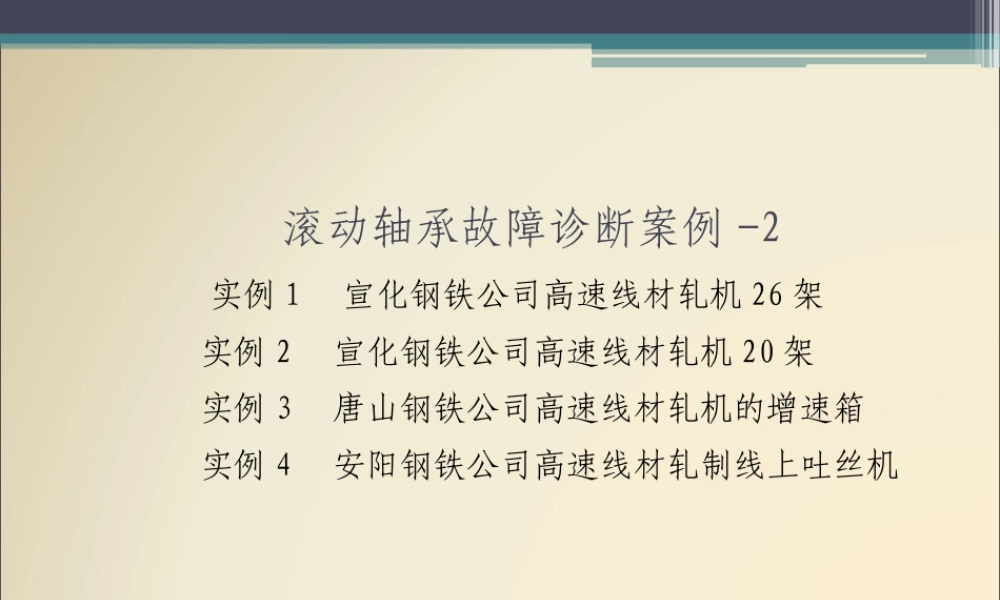

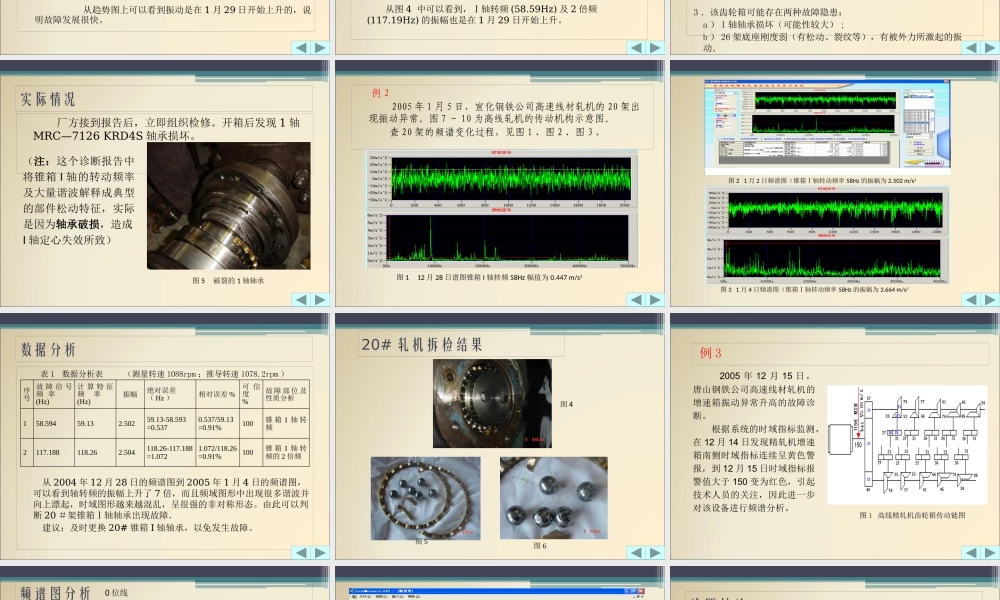

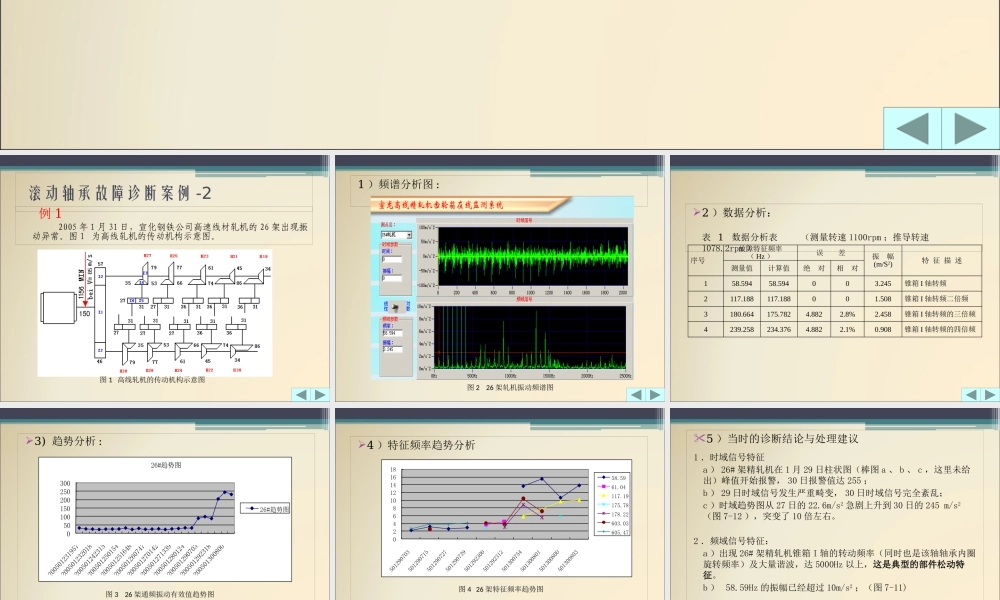

滚动轴承故障诊断案例 -2 实例 1 宣化钢铁公司高速线材轧机 26 架 实例 2 宣化钢铁公司高速线材轧机 20 架 实例 3 唐山钢铁公司高速线材轧机的增速箱 实例 4 安阳钢铁公司高速线材轧制线上吐丝机图 1 高线轧机的传动机构示意图 滚动轴承故障诊断案例 -2 例 1 2005 年 1 月 31 日，宣化钢铁公司高速线材轧机的 26 架出现振动异常。图 1 为高线轧机的传动机构示意图。 1 ）频谱分析图 :图 2 26 架轧机振动频谱图2 ）数据分析： 表 1 数据分析表 （测量转速 1100rpm ；推导转速1078.2rpm ）序号故障特征频率（ Hz ）误 差振 幅(m/S2)特 征 描 述测量值计算值绝 对相 对158.59458.594003.245锥箱 I 轴转频2117.188117.188001.508锥箱 I 轴转频二倍频3180.664175.7824.8822.8%2.458锥箱 I 轴转频的三倍频4239.258234.3764.8822.1%0.908锥箱 I 轴转频的四倍频3) 趋势分析 : 从趋势图上可以看到振动是在 1 月 29 日开始上升的，说明故障发展很快。05010015020025030026#趋势图26#趋势图图 3 26 架通频振动有效值趋势图4 ）特征频率趋势分析 从图 4 中可以看到，Ⅰ轴转频 (58.59Hz) 及 2 倍频(117.19Hz) 的振幅也是在 1 月 29 日开始上升。02468101214161858.5961.04117.19175.78178.22603.03605.47图 4 26 架特征频率趋势图5 ）当时的诊断结论与处理建议1 ．时域信号特征 a ） 26# 架精轧机在 1 月 29 日柱状图（棒图 a 、 b 、 c ，这里未给出）峰值开始报警， 30 日报警值达 255 ； b ） 29 日时域信号发生严重畸变， 30 日时域信号完全紊乱； c ）时域趋势图从 27 日的 22.6m/s2 急剧上升到 30 日的 245 m/s2（图 7-12 ），突变了 10 倍左右。2 ．频域信号特征： a ）出现 26# 架精轧机锥箱 I 轴的转动频率（同时也是该轴轴承内圈旋转频率）及大量谐波，达 5000Hz 以上，这是典型的部件松动特征。 b ） 58.59Hz 的振幅已经超过 10m/s2 ；（图 7-11)3 ．该齿轮箱可能存在两种故障隐患： a ） I 轴轴承损坏（可能性较大） ; b ） 26 架底座刚度弱（有松动、裂纹等），有被外力所激起的振动。实际情况 厂方接到报告后，立即组织检修。开箱后发现 1 轴MRC—7126 KRD4S 轴承损坏。图 5 破裂的 1 轴轴承（注：这个诊断报告中将锥箱 I 轴的转动频率及大量谐波解释成典型的...
