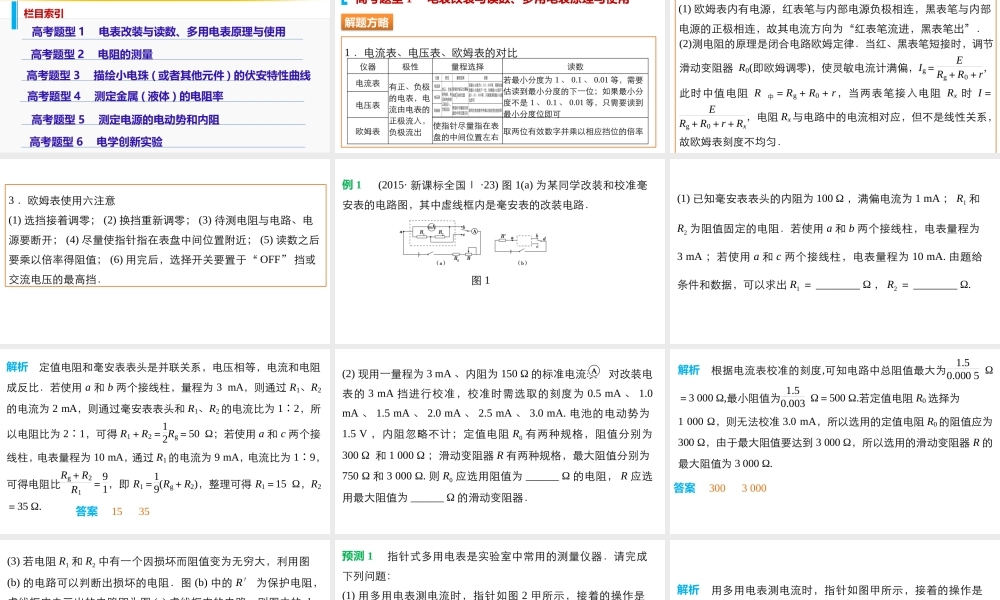

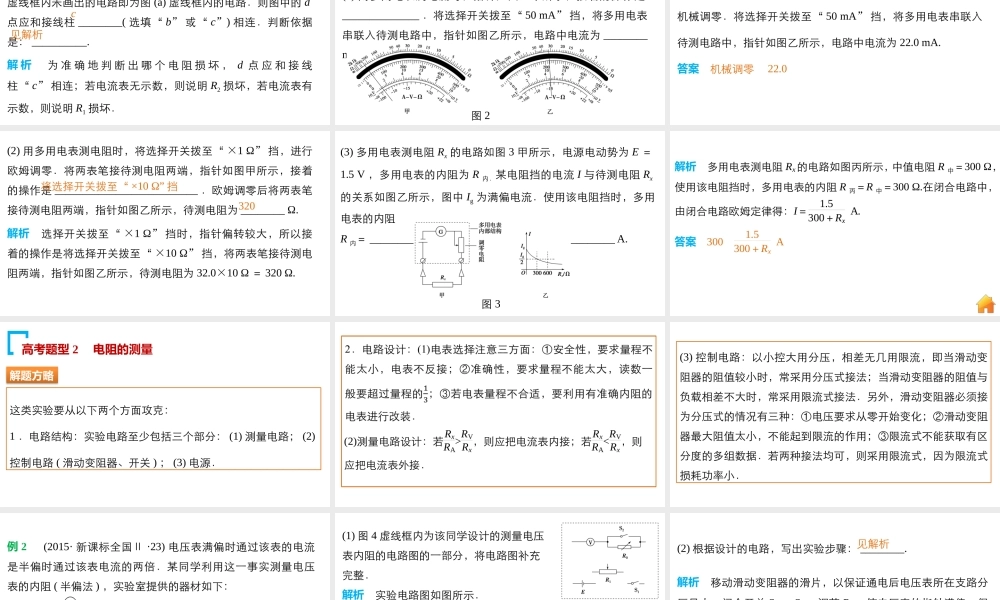

专题七 实验技能与创新高考题型 1 电表改装与读数、多用电表原理与使用高考题型 2 电阻的测量高考题型 3 描绘小电珠 ( 或者其他元件 ) 的伏安特性曲线高考题型 4 测定金属 ( 液体 ) 的电阻率 栏目索引第 2 讲 电学实验与创新高考题型 5 测定电源的电动势和内阻高考题型 6 电学创新实验高考题型 1 电表改装与读数、多用电表原理与使用解题方略1 ．电流表、电压表、欧姆表的对比仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出若最小分度为 1 、 0.1 、 0.01 等，需要估读到最小分度的下一位；如果最小分度不是 1 、 0.1 、 0.01 等，只需要读到最小分度位即可电压表欧姆表使指针尽量指在表盘的中间位置左右 取两位有效数字并乘以相应挡位的倍率2. 欧姆表的原理(1) 欧姆表内有电源，红表笔与内部电源负极相连，黑表笔与内部电源的正极相连，故其电流方向为“红表笔流进，黑表笔出”．(2)测电阻的原理是闭合电路欧姆定律．当红、黑表笔短接时，调节滑动变阻器 R0(即欧姆调零)，使灵敏电流计满偏，Ig＝ERg＋R0＋r，此时中值电阻 R中＝Rg＋R0＋r，当两表笔接入电阻 Rx 时 I＝ERg＋R0＋r＋Rx，电阻 Rx与电路中的电流相对应，但不是线性关系，故欧姆表刻度不均匀． 3 ．欧姆表使用六注意(1) 选挡接着调零； (2) 换挡重新调零； (3) 待测电阻与电路、电源要断开； (4) 尽量使指针指在表盘中间位置附近； (5) 读数之后要乘以倍率得阻值； (6) 用完后，选择开关要置于“ OFF” 挡或交流电压的最高挡．例 1 (2015· 新课标全国Ⅰ ·23) 图 1(a) 为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．图 1(1) 已知毫安表表头的内阻为 100 Ω ，满偏电流为 1 mA ； R1 和R2 为阻值固定的电阻．若使用 a 和 b 两个接线柱，电表量程为3 mA ；若使用 a 和 c 两个接线柱，电表量程为 10 mA. 由题给条件和数据，可以求出 R1 ＝ ________ Ω ， R2 ＝ ________ Ω.解析 定值电阻和毫安表表头是并联关系，电压相等，电流和电阻成反比．若使用 a 和 b 两个接线柱，量程为 3 mA，则通过 R1、R2的电流为 2 mA，则通过毫安表表头和 R1、R2 的电流比为 1∶2，所以电阻比为 2∶1，可得 R1＋R2＝12Rg＝50 Ω；若使用 a 和 c 两个接线柱，电表量程为 10 mA，通过 R1 的电流为 9 mA，电流比为...
