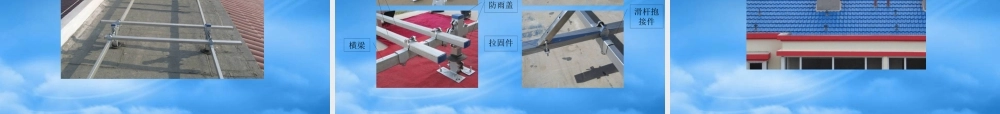

太阳能与建筑一体化工程应用中的问题和解决办法吕瑞强主要内容一、引言二、简述太阳能热水器的分类三、普通机型热水器散户安装的优缺点四、现行集中安装的优缺点五、水管集中保温系统与就位桥架六、结论与建议附、高层和小高层楼房安装太阳能方案一、引言太阳能推广应用过程当中的五个认识误区 :① 不少开发商和物业公司认为太阳能有缺陷，仍然以强硬的态度排斥和禁止居民使用太阳热水器。② 部分开发商认为，“太阳能与建筑一体化”是太阳能生产厂家或销售商的事，与自己无关。 ③ 一大部分人认为：太阳热水器在楼顶上排放整齐了，就实现了“太阳能与建筑一体化”。④ 一大部分设计师的惯性意识里，在房顶增设一些水泥支堆，焊接一些槽钢横梁，就解决了太阳热水器的安装固定问题。⑤ 许多人认为：缠绕电伴热带或者管道排空设施已经解决了冬季管道冻结的问题。二、简述太阳能热水器的分类 根据集热元件分： 真空管式 热管式 平板式 根据设备规模分： 单体机 集中集热系统 单体机根据水箱与集热器连接方式分为：普通机型 分体机型左上为真空管式， 左下为热管式 ， 右为平板式 左为单体机 右为集中集热系统 左为普通机型 右为分体机型三、普通机型热水器散户安装的优缺点1 、散户安装占到市场份额的 85%2 、普通机型存在的必然性 ① 工艺很成熟，造价低 ② 操作简单，使用独立 3 、普通机型存在六大缺陷普通机型存在的 6 大缺陷① 、排放不整齐，影响城市景观② 、冬天管道冻结，不能正常使用。③ 、安装时或安装后破坏楼顶防水。④ 、固定方式粗糙，有安全隐患。⑤ 、堵卫生间通风道⑥ 、安装时穿墙破壁、困难较大。散户安装的情况看图解释六大缺陷四、现行集中安装的优缺点1 、优点四条： ① 改善了楼顶景观形象 ② 热水器固定方式有改进 ③ 集中穿管，施工难度降低 ④ 售后服务相对有保障2 、缺陷两点 ① 、管道防冻未根本解决。 ② 、安装支架现场焊接，易烧坏楼顶防水。上两幅图走管杂乱而且要靠电伴热下边两幅为焊接支架图片3 、集中安装的设计缺陷 —— 固定节点采用混凝土支墩① 土建、防水施工难度大。② 交叉作业十分困难。③ 可操作性不强。支墩节点图 - 集中安装的设计缺陷支墩节点图 - 集中安装的设计缺陷五、水管集中保温系统与就位桥架1 、水管集中保温系统 自下而上从单元一侧每户居民楼房的卫生间、厨房或管道井内将太阳热水器所需的水管引到楼顶规定位...
