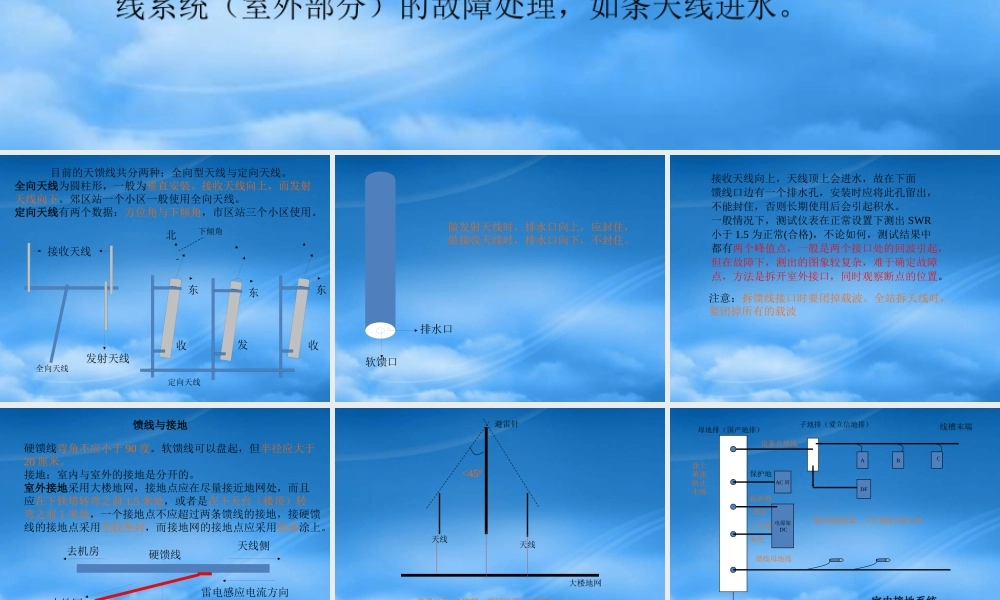

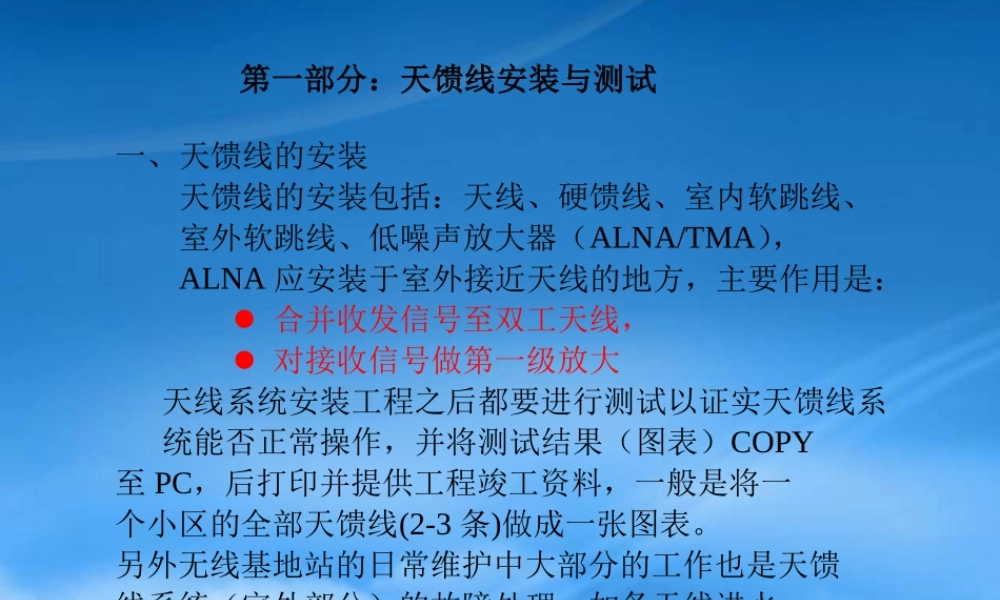

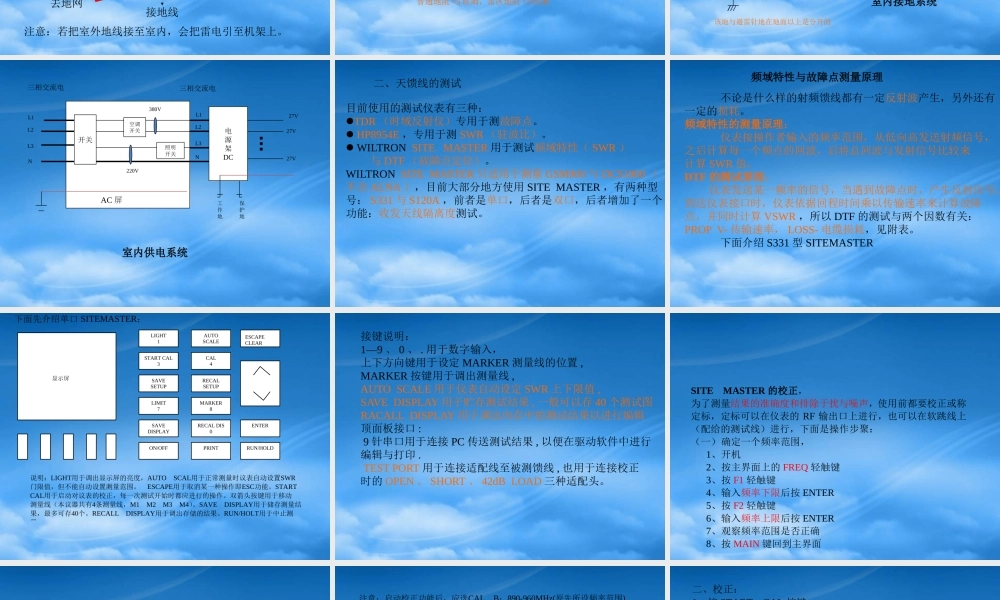

第一部分：天馈线安装与测试 一、 天馈线的安装 天馈线的安装包括：天线、硬馈线、室内软跳线、 室外软跳线、低噪声放大器（ALNA/TMA）， ALNA 应安装于室外接近天线的地方，主要作用是： 合并收发信号至双工天线， 对接收信号做第一级放大 天线系统安装工程之后都要进行测试以证实天馈线系 统能否正常操作，并将测试结果（图表）COPY 至 PC，后打印并提供工程竣工资料，一般是将一 个小区的全部天馈线(2-3 条)做成一张图表。 另外无线基地站的日常维护中大部分的工作也是天馈 线系统（室外部分）的故障处理，如条天线进水。 目前的天馈线共分两种：全向型天线与定向天线。全向天线为圆柱形，一般为垂直安装。接收天线向上，而发射天线向下。郊区站一个小区一般使用全向天线。定向天线有两个数据：方位角与下倾角，市区站三个小区使用。接收天线发射天线东北东东收发收全向天线定向天线下倾角软馈口排水口做发射天线时，排水口向上，应封住，做接收天线时，排水口向下，不封住。接收天线向上，天线顶上会进水，故在下面 馈线口边有一个排水孔，安装时应将此孔留出， 不能封住，否则长期使用后会引起积水。 一般情况下，测试仪表在正常设置下测出 SWR 小于 1.5 为正常(合格)，不论如何，测试结果中 都有两个峰值点，一般是两个接口处的回波引起， 但在故障下，测出的图象较复杂，难于确定故障 点，方法是拆开室外接口，同时观察断点的位置。 注意：拆馈线接口时要闭掉载波。全站拆天线时，要闭掉所有的载波馈线与接地硬馈线弯角不应小于 90 度。软馈线可以盘起，但半径应大于20 厘米。接地：室内与室外的接地是分开的。室外接地采用大楼地网，接地点应在尽量接近地网处，而且应在下铁塔转弯之前 1.5 米处，或者是在下天台（楼顶）转弯之前 1 米处，一个接地点不应超过两条馈线的接地，接硬馈线的接地点采用生胶密封，而接地网的接地点应采用银油涂上。天线侧去机房雷电感应电流方向去地网硬馈线接地线注意：若把室外地线接至室内，会把雷电引至机架上。避雷针天线<450天线大楼地网普通地阻 <5 欧姆，雷区地阻 <3 欧姆ABC线槽末端DFAC 屏电源架 DC母地排（国产地排）子地排（爱立信地排）设备总地线保护地保护地工作地馈线母地线保护地接机架，工作地接负载负极该地与避雷针地在地面以上是分开的涂上黄油防止生绣黑色灰色室内接地系统开关空调开关照明开关380V220VAC 屏L1L2L3N电源架DCL1L2L3N工...
