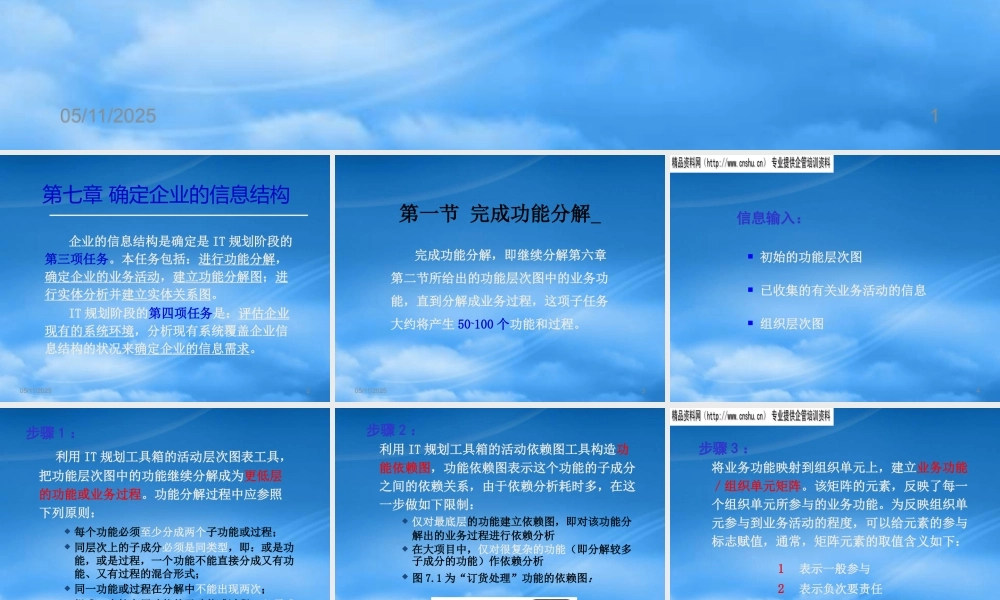

信息化规划与管理 第七章 确定企业的信息结构 05/11/20251 第七章 确定企业的信息结构 企业的信息结构是确定是 IT 规划阶段的第三项任务。本任务包括：进行功能分解，确定企业的业务活动，建立功能分解图；进行实体分析并建立实体关系图。IT 规划阶段的第四项任务是：评估企业现有的系统环境，分析现有系统覆盖企业信息结构的状况来确定企业的信息需求。 05/11/20252第一节 完成功能分解 完成功能分解，即继续分解第六章第二节所给出的功能层次图中的业务功能，直到分解成业务过程，这项子任务大约将产生 50~100 个功能和过程。05/11/20253信息输入： 初始的功能层次图 已收集的有关业务活动的信息 组织层次图4步骤 1 ： 利用 IT 规划工具箱的活动层次图表工具，把功能层次图中的功能继续分解成为更低层的功能或业务过程。功能分解过程中应参照下列原则： 每个功能必须至少分成两个子功能或过程； 同层次上的子成分必须是同类型，即：或是功能，或是过程，一个功能不能直接分成又有功能、又有过程的混合形式； 同一功能或过程在分解中不能出现两次； 组成一个较高层功能的子功能或过程，必须反映较高层功能的所有方面。 5步骤 2 ：利用 IT 规划工具箱的活动依赖图工具构造功能依赖图，功能依赖图表示这个功能的子成分之间的依赖关系，由于依赖分析耗时多，在这一步做如下限制： 仅对最底层的功能建立依赖图，即对该功能分解出的业务过程进行依赖分析 在大项目中，仅对很复杂的功能（即分解较多子成分的功能）作依赖分析 图 7.1 为“订货处理”功能的依赖图： 6步骤 3 ：将业务功能映射到组织单元上，建立业务功能／组织单元矩阵。该矩阵的元素，反映了每一个组织单元所参与的业务功能。为反映组织单元参与到业务活动的程度，可以给元素的参与标志赋值，通常，矩阵元素的取值含义如下：1 表示一般参与 2 表示负次要责任3 表示负主要责任 7信息输出： 功能层次图 功能依赖图 业务功能／组织单元矩阵 8第二节 进行实体分析实体是在主题域的基础上加以细化。实体分析是描述业务功能处理的业务数据，产生出一张实体关系图，规划者利用该图进一步给出业务需求。9信息输入： 主题域图 采访结果 书面文档 信息需求列表 功能列表10步骤 1 ：确定实体类型 实体类型是具有相同实体的集合，实体是企业感兴趣的数据的存储载体，在实体关系图中，用...
