刮涂聚脲施工手工艺11

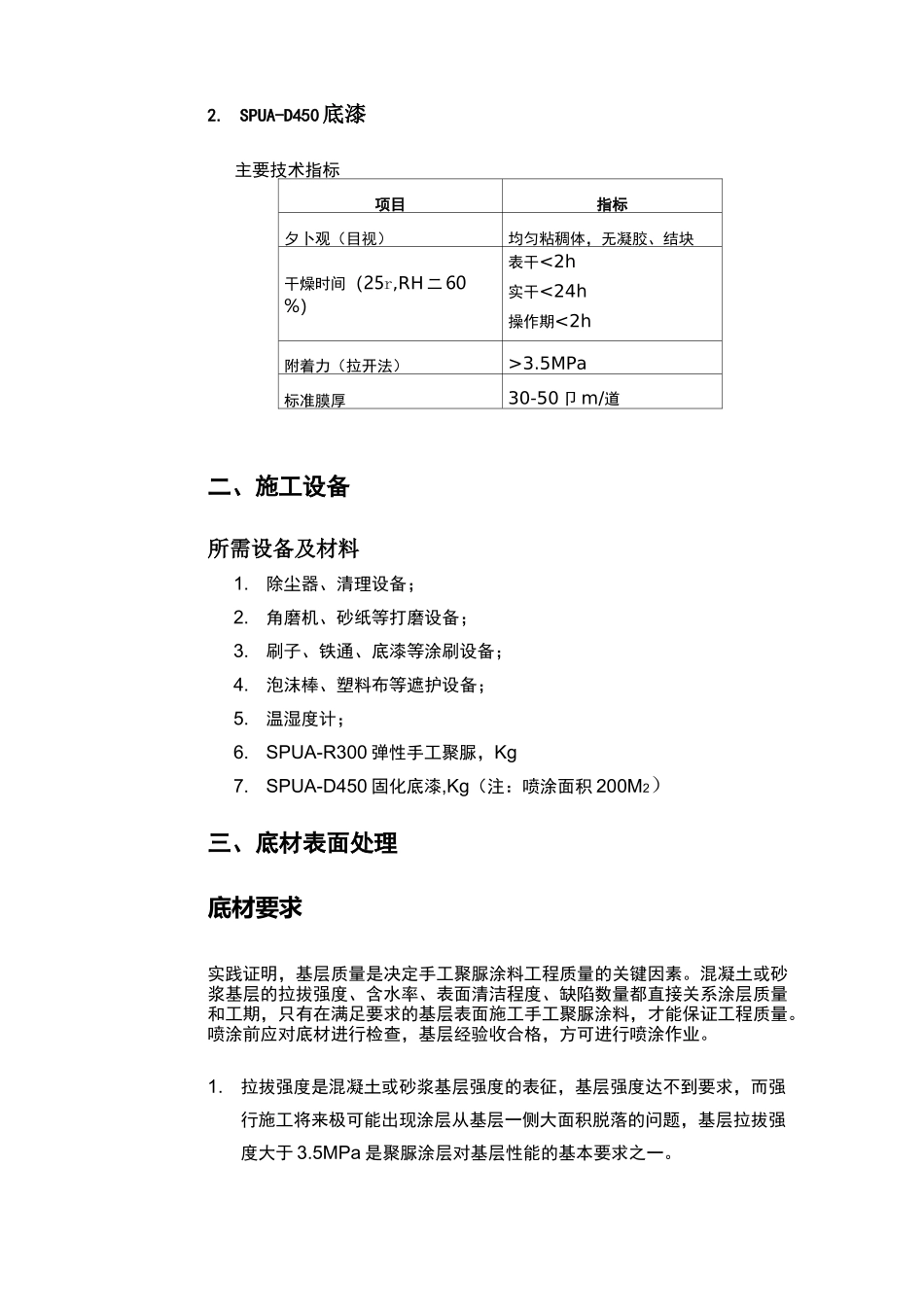

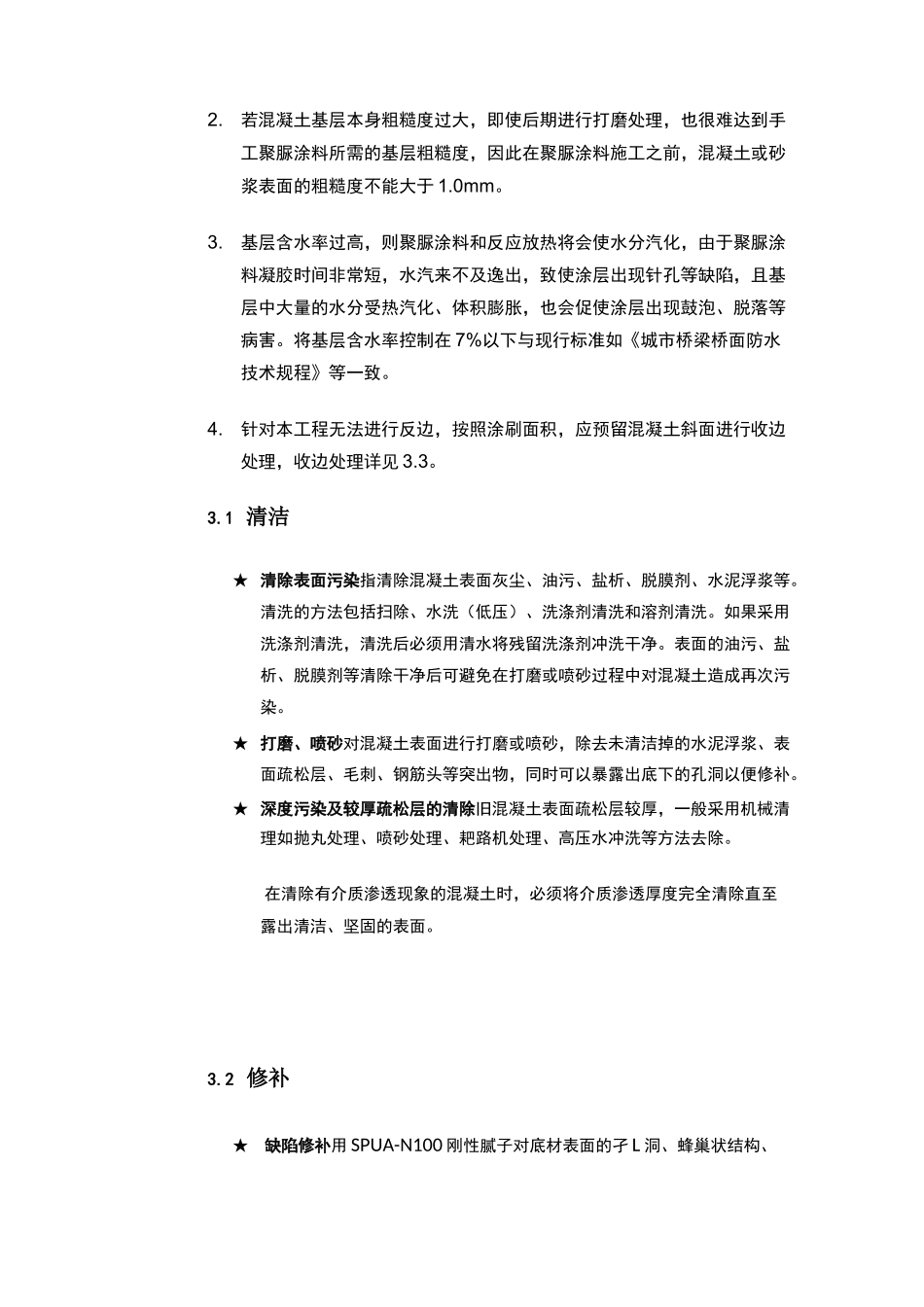

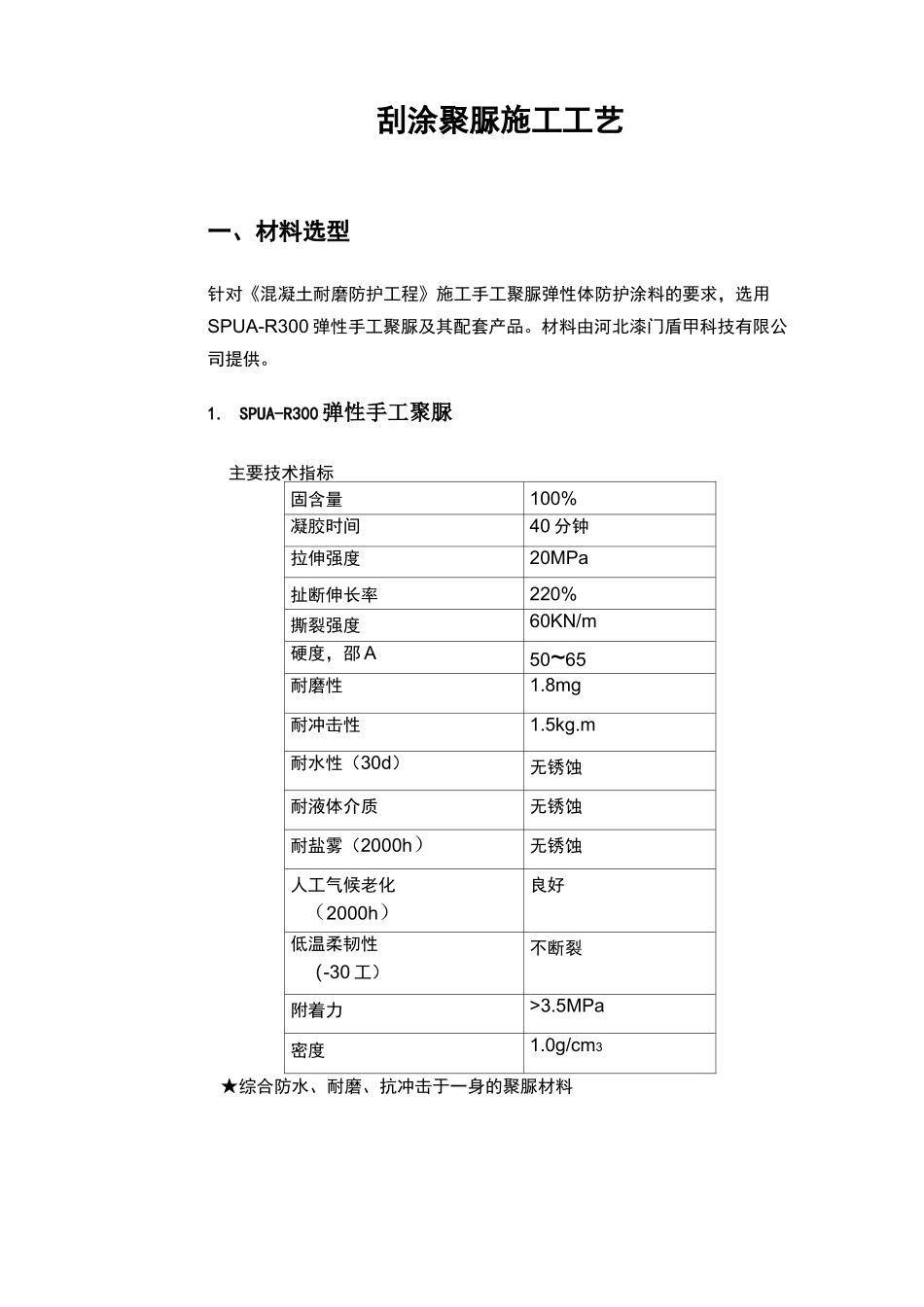

刮涂聚脲施工工艺一、材料选型针对《混凝土耐磨防护工程》施工手工聚脲弹性体防护涂料的要求，选用SPUA-R300 弹性手工聚脲及其配套产品。材料由河北漆门盾甲科技有限公司提供。1.SPUA-R300 弹性手工聚脲主要技术指标固含量100%凝胶时间40 分钟拉伸强度20MPa扯断伸长率220%撕裂强度60KN/m硬度，邵 A50~65耐磨性1.8mg耐冲击性1.5kg.m耐水性（30d）无锈蚀耐液体介质无锈蚀耐盐雾（2000h）无锈蚀人工气候老化（2000h）良好低温柔韧性（-30 工）不断裂附着力>3.5MPa密度1.0g/cm3★综合防水、耐磨、抗冲击于一身的聚脲材料2.SPUA-D450 底漆主要技术指标项目指标夕卜观（目视）均匀粘稠体，无凝胶、结块干燥时间（25r,RH 二 60%）表干<2h实干<24h操作期<2h附着力（拉开法）>3.5MPa标准膜厚30-50 卩 m/道二、施工设备所需设备及材料1.除尘器、清理设备；2.角磨机、砂纸等打磨设备；3.刷子、铁通、底漆等涂刷设备；4.泡沫棒、塑料布等遮护设备；5.温湿度计；6.SPUA-R300 弹性手工聚脲，Kg7.SPUA-D450 固化底漆,Kg（注：喷涂面积 200M2）三、底材表面处理底材要求实践证明，基层质量是决定手工聚脲涂料工程质量的关键因素。混凝土或砂浆基层的拉拔强度、含水率、表面清洁程度、缺陷数量都直接关系涂层质量和工期，只有在满足要求的基层表面施工手工聚脲涂料，才能保证工程质量。喷涂前应对底材进行检查，基层经验收合格，方可进行喷涂作业。1.拉拔强度是混凝土或砂浆基层强度的表征，基层强度达不到要求，而强行施工将来极可能出现涂层从基层一侧大面积脱落的问题，基层拉拔强度大于 3.5MPa 是聚脲涂层对基层性能的基本要求之一。2.若混凝土基层本身粗糙度过大，即使后期进行打磨处理，也很难达到手工聚脲涂料所需的基层粗糙度，因此在聚脲涂料施工之前，混凝土或砂浆表面的粗糙度不能大于 1.0mm。3.基层含水率过高，则聚脲涂料和反应放热将会使水分汽化，由于聚脲涂料凝胶时间非常短，水汽来不及逸出，致使涂层出现针孔等缺陷，且基层中大量的水分受热汽化、体积膨胀，也会促使涂层出现鼓泡、脱落等病害。将基层含水率控制在 7%以下与现行标准如《城市桥梁桥面防水技术规程》等一致。4.针对本工程无法进行反边，按照涂刷面积，应预留混凝土斜面进行收边处理，收边处理详见 3.3。3.1 清洁★ 清除表面污染指清除混凝土表面灰尘、油污、盐析、脱膜剂、水泥浮浆等。清洗的方法包括扫除、水洗（低压）、洗涤剂清洗和溶剂清洗。如果采用洗涤剂...
