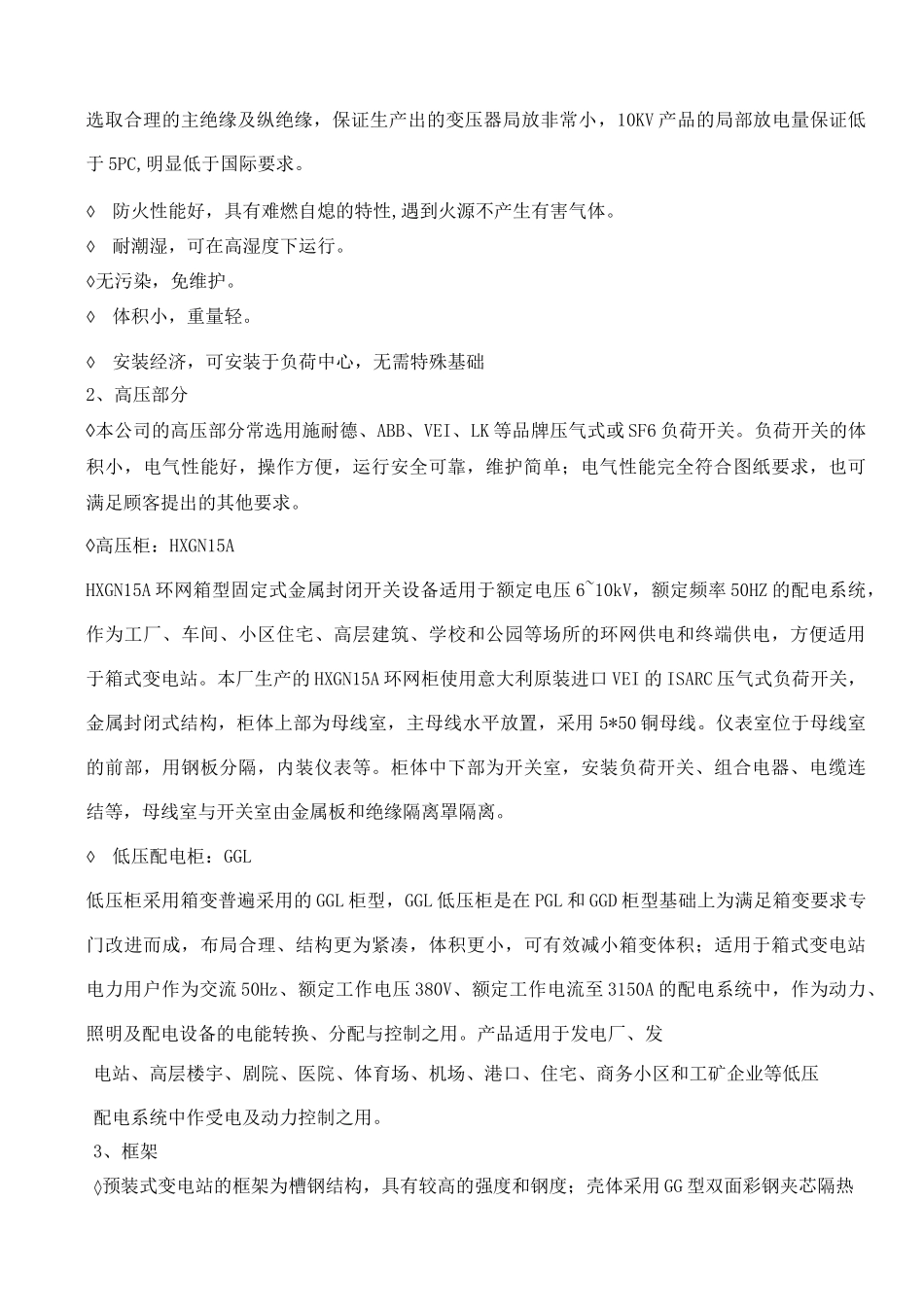

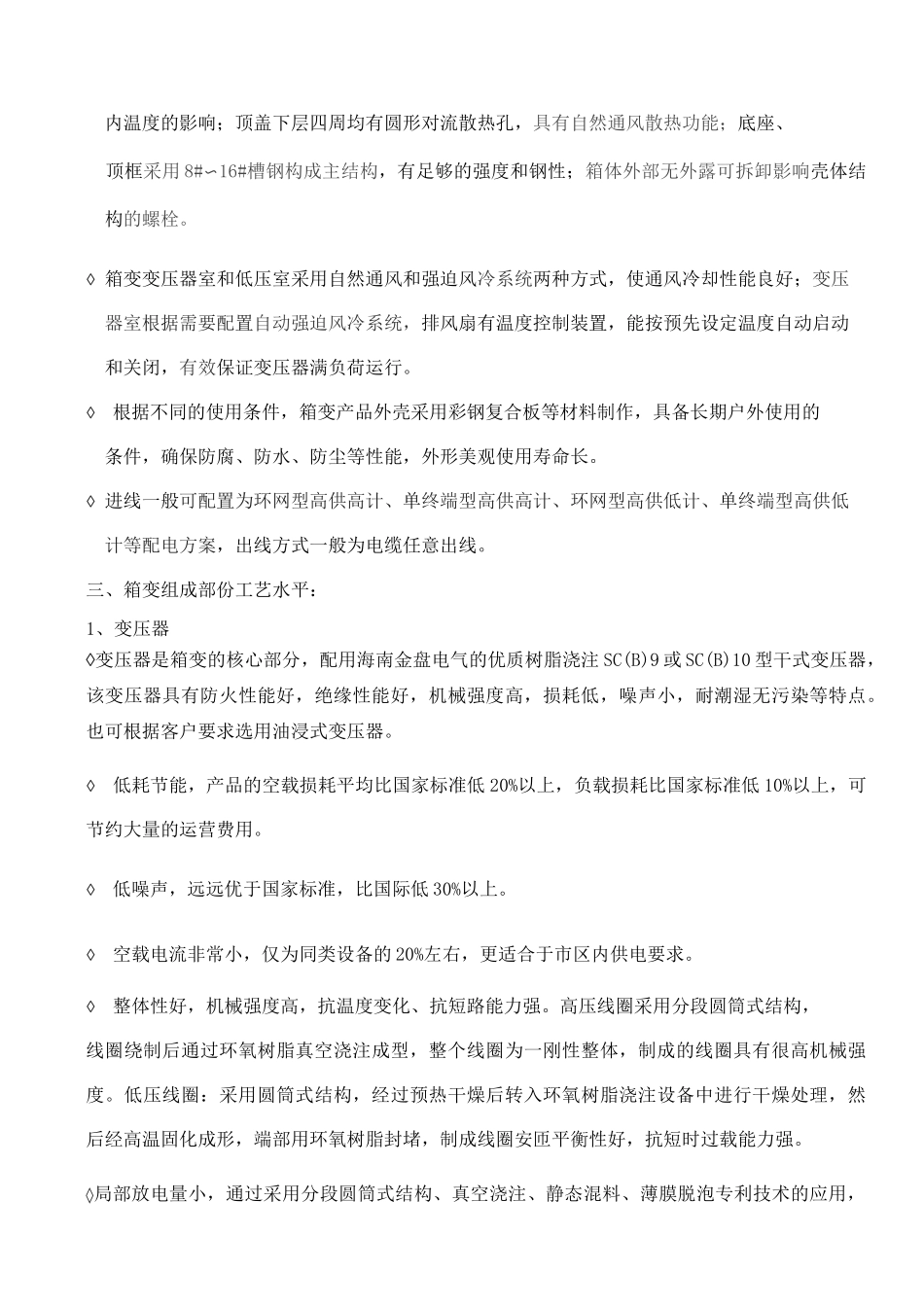

箱式变电站的原理和结构一、箱变概述：年生产能力：XXX 套.1、适用范围◊YBD-12/0.4 型高压/低压预装式变电站系将高低压开关柜和变压器预装于一台可移动的箱体内部，整合为一个完整的配电系统的电气成套设备。可组成环网供电、终端供电、双电源供电等多种供电方式，并可根据需要实施高低压计量。适用于三相 50Hz 的系统，用户电能的输送、转换、分配及监测、控制和保护。产品符合 GB/T17467、DL/T593 和 IEC1330 等标准要求。2、产品技术特点◊可选择的壳体种类：复合板式、景观式、铁壳式等。◊配电装置被分隔在相互隔离的隔室：高压室、变压器室和低压室；◊各个隔室可排布为目字型、品字型，并可根据需要定制合适的排布方案；◊配电系统厂内预装，方便运输和安装。◊具有统一底座，可随负荷中心移动，节省配线投资和电能损耗。◊配置强迫风冷和照明系统，更可根据需要安装除湿设备。◊景观式箱体由钢筋混凝土预制，外贴瓷砖，经防腐处理，造型美观，可与环境融为一体。◊可配置为环网型高供高计、终端型高供高计、环网型高供低计、终端型高供低计等配电方案。◊经验证的防水、防尘、防腐蚀处理。二、箱变原理和结构：◊ 箱变产品是由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室；各个隔室可排布为目字型、品字型；变压器室根据需要配置自动强迫风冷系统，各室均设有自动照明装置，箱体内根据需要安装有防止凝露威胁安全运行的除湿装置。◊高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能；高、低压开关设备所选元件性能可靠、操作简单维修方便。变电站外壳壳体采用 GG 型双面彩钢夹芯隔热板(即复合板)、钢板等，复合板中间夹有阻燃聚苯乙烯泡沫可减少太阳辐射对箱内温度的影响；顶盖下层四周均有圆形对流散热孔，具有自然通风散热功能；底座、顶框采用 8#〜16#槽钢构成主结构，有足够的强度和钢性；箱体外部无外露可拆卸影响壳体结构的螺栓。◊ 箱变变压器室和低压室采用自然通风和强迫风冷系统两种方式，使通风冷却性能良好；变压器室根据需要配置自动强迫风冷系统，排风扇有温度控制装置，能按预先设定温度自动启动和关闭，有效保证变压器满负荷运行。◊根据不同的使用条件，箱变产品外壳采用彩钢复合板等材料制作，具备长期户外使用的条件，确保防腐、防水、防尘等性能，外形美观使用寿命长。◊ 进线一般可配置为环网型高供高计、单终端型高供高计...
