电容储能螺柱焊机操作指引(A0)VIP专享

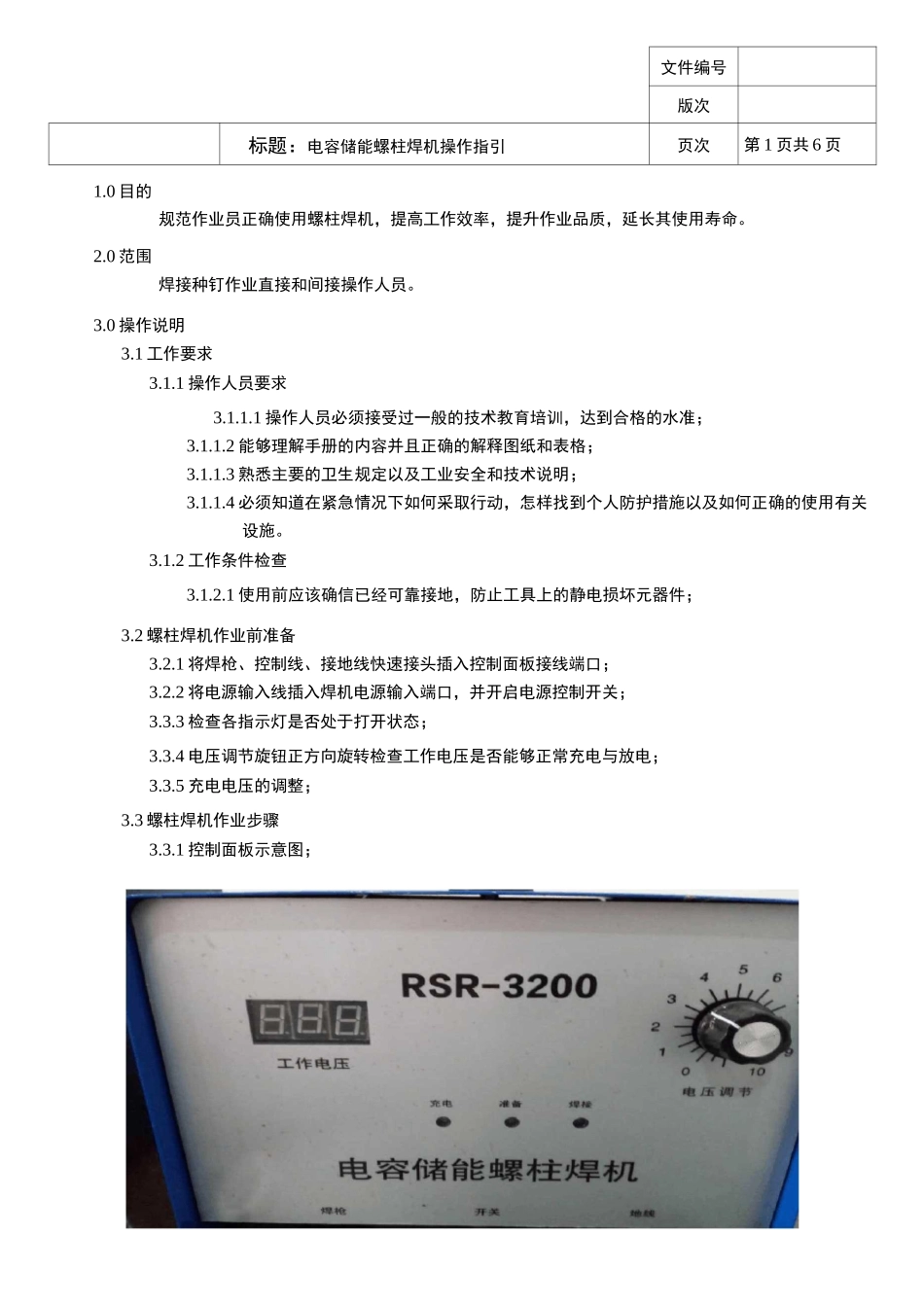

文件编号版次标题：电容储能螺柱焊机操作指引页次第 1 页共 6 页1.0 目的规范作业员正确使用螺柱焊机，提高工作效率，提升作业品质，延长其使用寿命。2.0 范围焊接种钉作业直接和间接操作人员。3.0 操作说明3.1 工作要求3.1.1 操作人员要求3.1.1.1 操作人员必须接受过一般的技术教育培训，达到合格的水准；3.1.1.2 能够理解手册的内容并且正确的解释图纸和表格；3.1.1.3 熟悉主要的卫生规定以及工业安全和技术说明；3.1.1.4 必须知道在紧急情况下如何采取行动，怎样找到个人防护措施以及如何正确的使用有关设施。3.1.2 工作条件检查3.1.2.1 使用前应该确信已经可靠接地，防止工具上的静电损坏元器件；3.2 螺柱焊机作业前准备3.2.1 将焊枪、控制线、接地线快速接头插入控制面板接线端口；3.2.2 将电源输入线插入焊机电源输入端口，并开启电源控制开关；3.3.3 检查各指示灯是否处于打开状态；3.3.4 电压调节旋钮正方向旋转检查工作电压是否能够正常充电与放电；3.3.5 充电电压的调整；3.3 螺柱焊机作业步骤3.3.1 控制面板示意图；拟制审核核准文件编号版次标题：电容储能螺柱焊机操作指引页次第 2 页共 6 页3.3.2 螺柱焊接作业教程图示;3.321 按下图示插入接地线、焊枪接线和开关线，并顺时针拧紧旋钮固定;开关接地3.3.2.2 调整夹头顶针至合适位置;3.3.2.3 顶针调整后需能够把焊钉凸边离开夹头嘴 1-2mm；3.324 调整完毕锁紧夹头尾部固定螺母;文件编号版次标题：电容储能螺柱焊机操作指引页次第 3 页共 6 页3.325 插入即将焊接螺柱直径的适配枪头;3.326 夹头塞入焊枪芯后，焊钉尖端需要高出枪头平面 2-3mm,装入后用套筒扳手顺时针旋转锁紧；3.327 旋转枪尾压力调节器调整至适中压力后锁紧;3.328 将地线夹于焊接平台或相应夹具上;文件编号版次标题：电容储能螺柱焊机操作指引页次第 4 页共 6 页3.329 插入电源线接口后接通电源，最后打开电源开关;3.3210 旋转电压调节钮，调节电压到参考电压;充电电压参考值螺柱直径充电电压（V）备注M355-65视实际需求强度调整参数M465-75视实际需求强度调整参数M570-85视实际需求强度调整参数M685-110视实际需求强度调整参数M8130-160视实际需求强度调整参数M10160-180视实际需求强度调整参数3.3.2.11 紧握焊枪，垂直下压，将枪头三点均匀压实并垂直于焊件，扣动焊枪开关焊接作业，焊接后必须垂直拔枪；3.3.3 螺柱焊接后质量评定方法；3.3.3.1 视觉检验：肉眼检...
