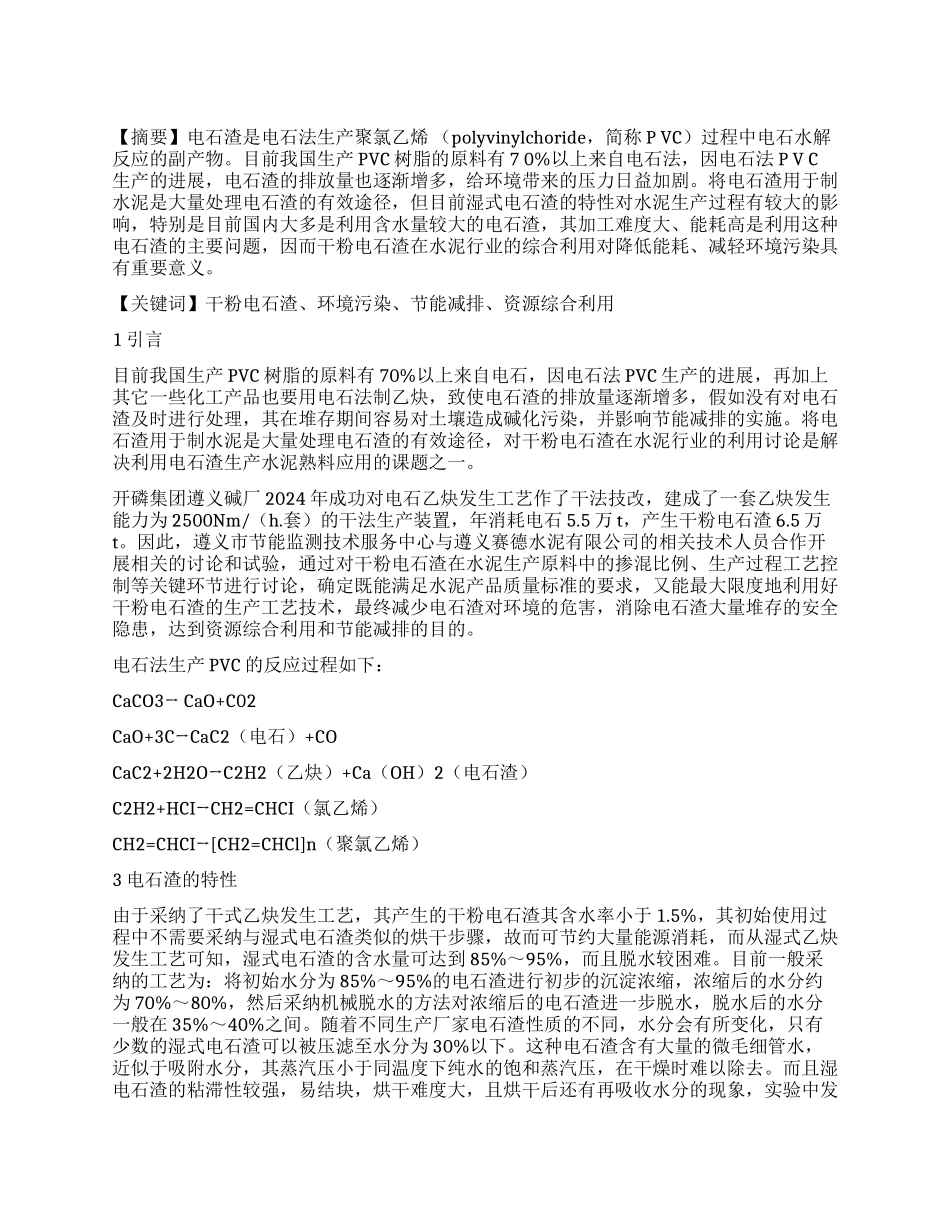

干粉电石渣在水泥行业综合利用研究

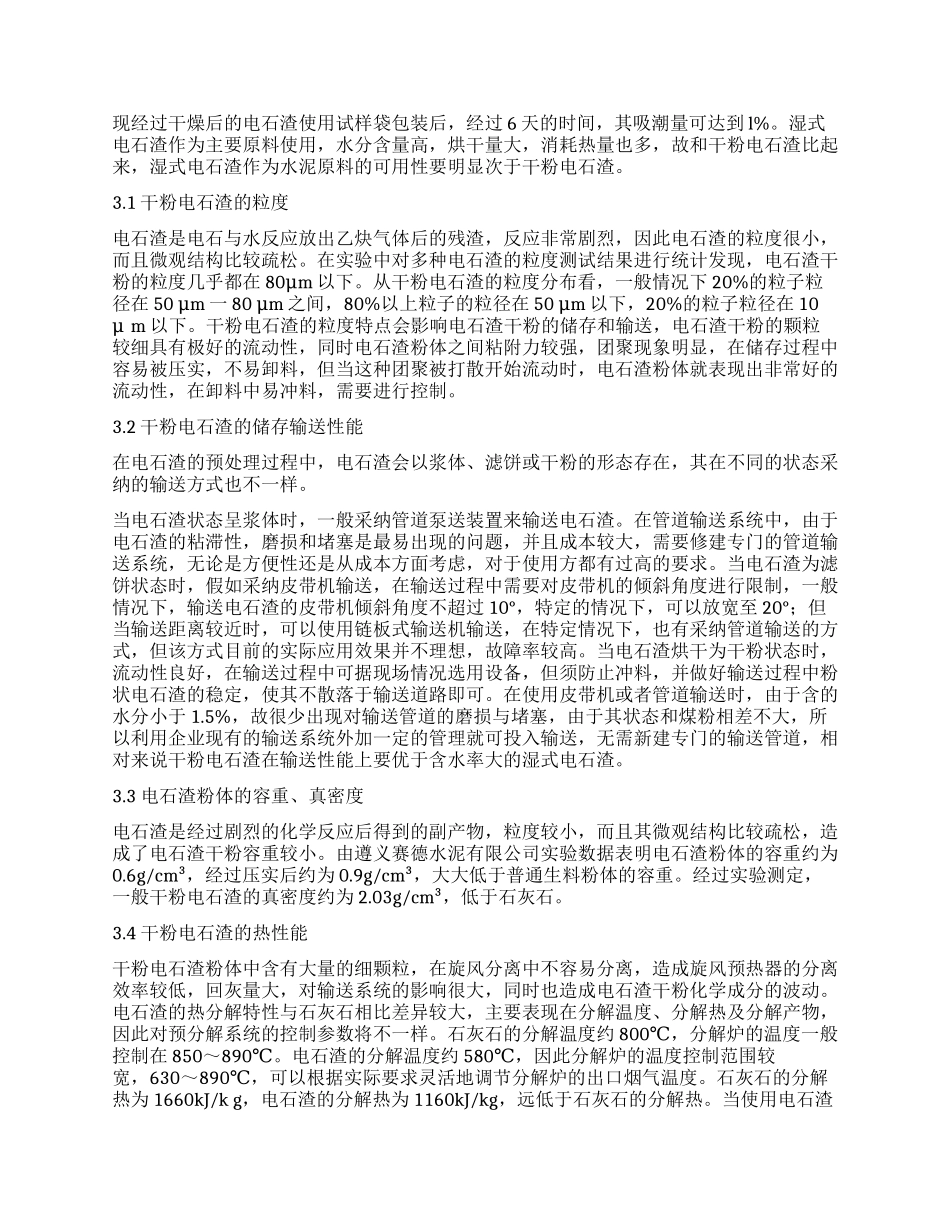

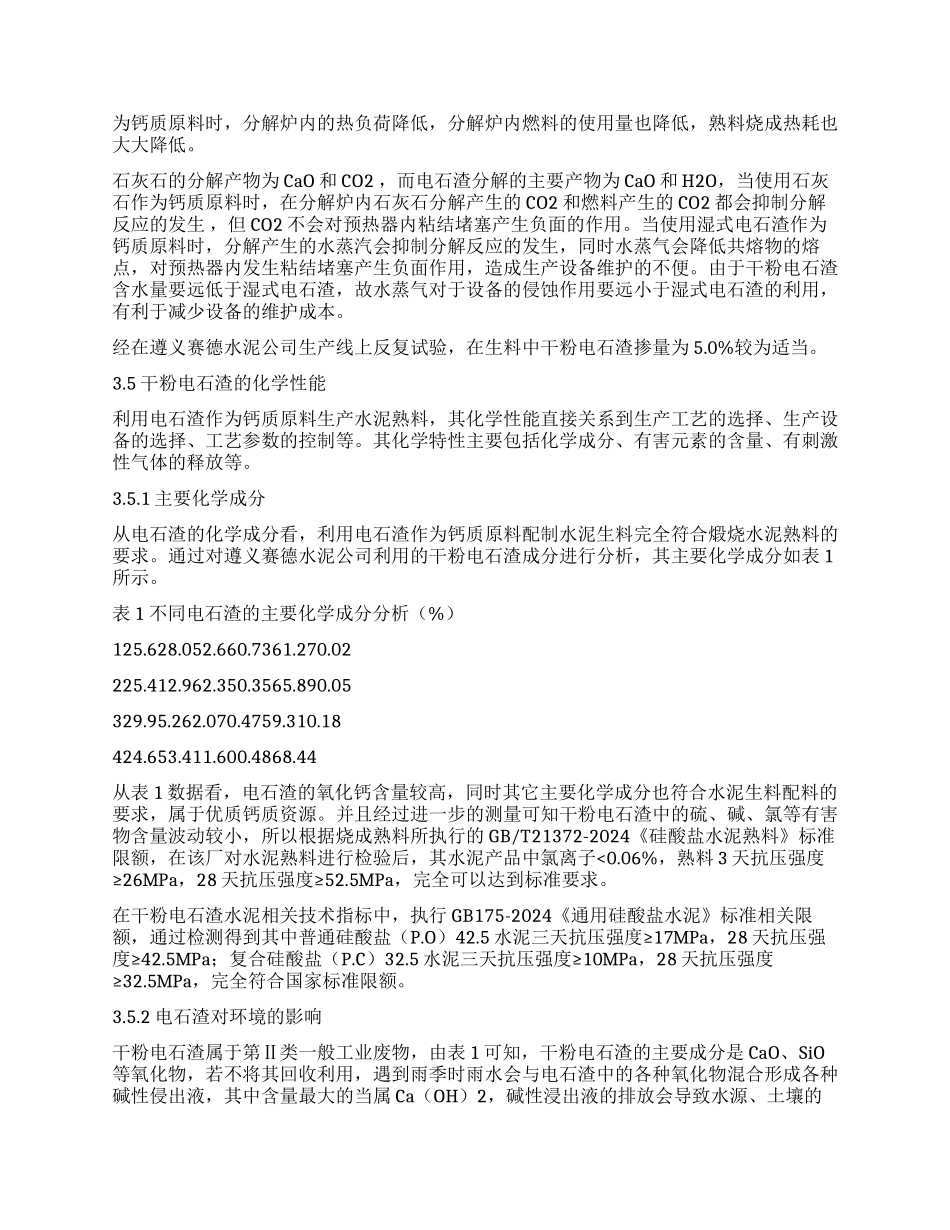

【摘要】电石渣是电石法生产聚氯乙烯 （polyvinylchoride，简称 P VC）过程中电石水解反应的副产物。目前我国生产 PVC 树脂的原料有 7 0%以上来自电石法，因电石法 P V C生产的进展，电石渣的排放量也逐渐增多，给环境带来的压力日益加剧。将电石渣用于制水泥是大量处理电石渣的有效途径，但目前湿式电石渣的特性对水泥生产过程有较大的影响，特别是目前国内大多是利用含水量较大的电石渣，其加工难度大、能耗高是利用这种电石渣的主要问题，因而干粉电石渣在水泥行业的综合利用对降低能耗、减轻环境污染具有重要意义。【关键词】干粉电石渣、环境污染、节能减排、资源综合利用1 引言目前我国生产 PVC 树脂的原料有 70%以上来自电石，因电石法 PVC 生产的进展，再加上其它一些化工产品也要用电石法制乙炔，致使电石渣的排放量逐渐增多，假如没有对电石渣及时进行处理，其在堆存期间容易对土壤造成碱化污染，并影响节能减排的实施。将电石渣用于制水泥是大量处理电石渣的有效途径，对干粉电石渣在水泥行业的利用讨论是解决利用电石渣生产水泥熟料应用的课题之一。开磷集团遵义碱厂 2024 年成功对电石乙炔发生工艺作了干法技改，建成了一套乙炔发生能力为 2500Nm/（h.套）的干法生产装置，年消耗电石 5.5 万 t，产生干粉电石渣 6.5 万t。因此，遵义市节能监测技术服务中心与遵义赛德水泥有限公司的相关技术人员合作开展相关的讨论和试验，通过对干粉电石渣在水泥生产原料中的掺混比例、生产过程工艺控制等关键环节进行讨论，确定既能满足水泥产品质量标准的要求，又能最大限度地利用好干粉电石渣的生产工艺技术，最终减少电石渣对环境的危害，消除电石渣大量堆存的安全隐患，达到资源综合利用和节能减排的目的。电石法生产 PVC 的反应过程如下：CaCO3→ CaO+C02CaO+3C→CaC2（电石）+COCaC2+2H2O→C2H2（乙炔）+Ca（OH）2（电石渣）C2H2+HCI→CH2=CHCI（氯乙烯）CH2=CHCI→[CH2=CHCl]n（聚氯乙烯）3 电石渣的特性由于采纳了干式乙炔发生工艺，其产生的干粉电石渣其含水率小于 1.5%，其初始使用过程中不需要采纳与湿式电石渣类似的烘干步骤，故而可节约大量能源消耗，而从湿式乙炔发生工艺可知，湿式电石渣的含水量可达到 85%～95%，而且脱水较困难。目前一般采纳的工艺为：将初始水分为 85%～95%的电石渣进行初步的沉淀浓缩，浓缩后的水分约为 70%～80%，然后采纳机械脱水的方法对浓缩后的电石渣进一步脱水，脱水后...
