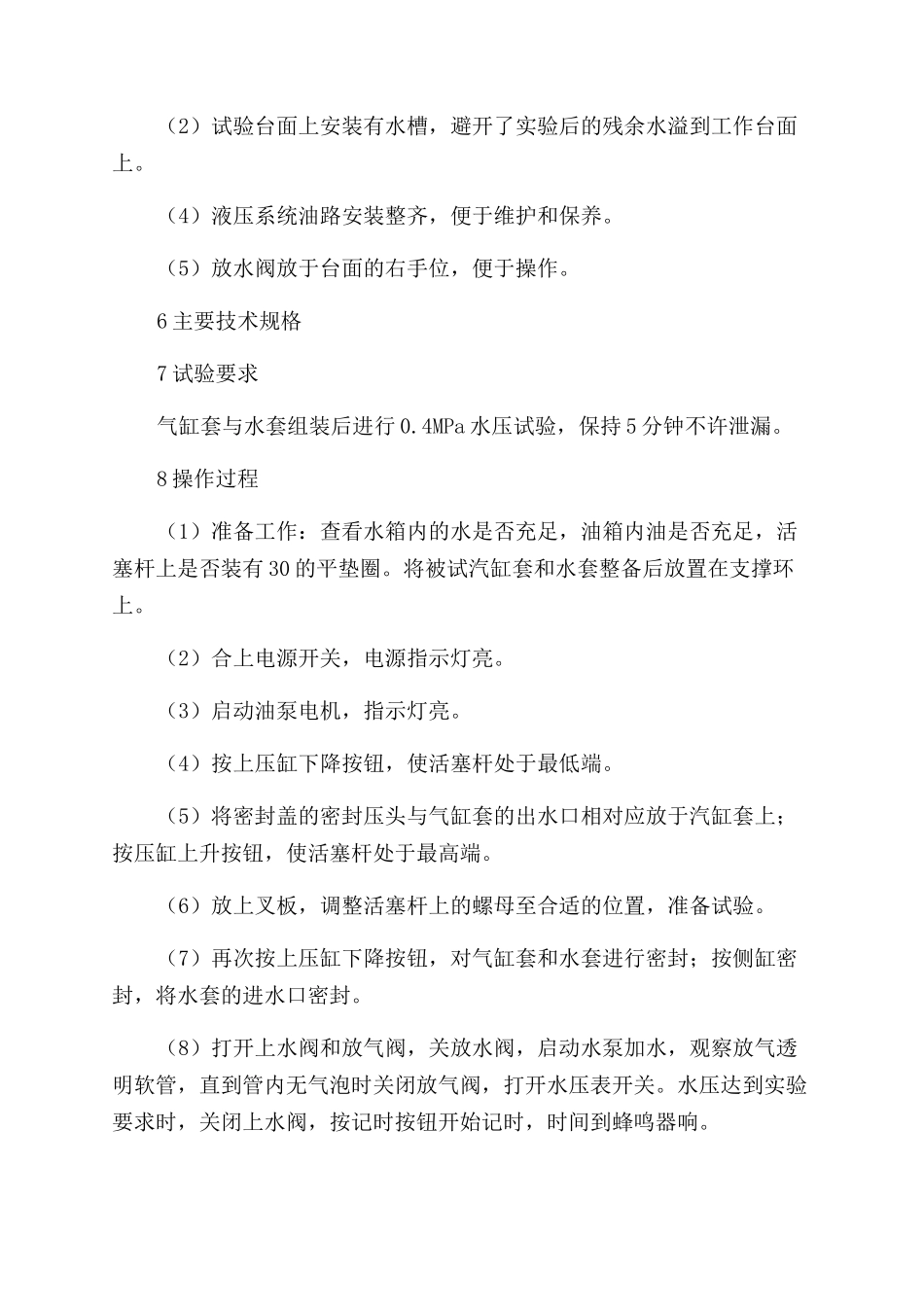

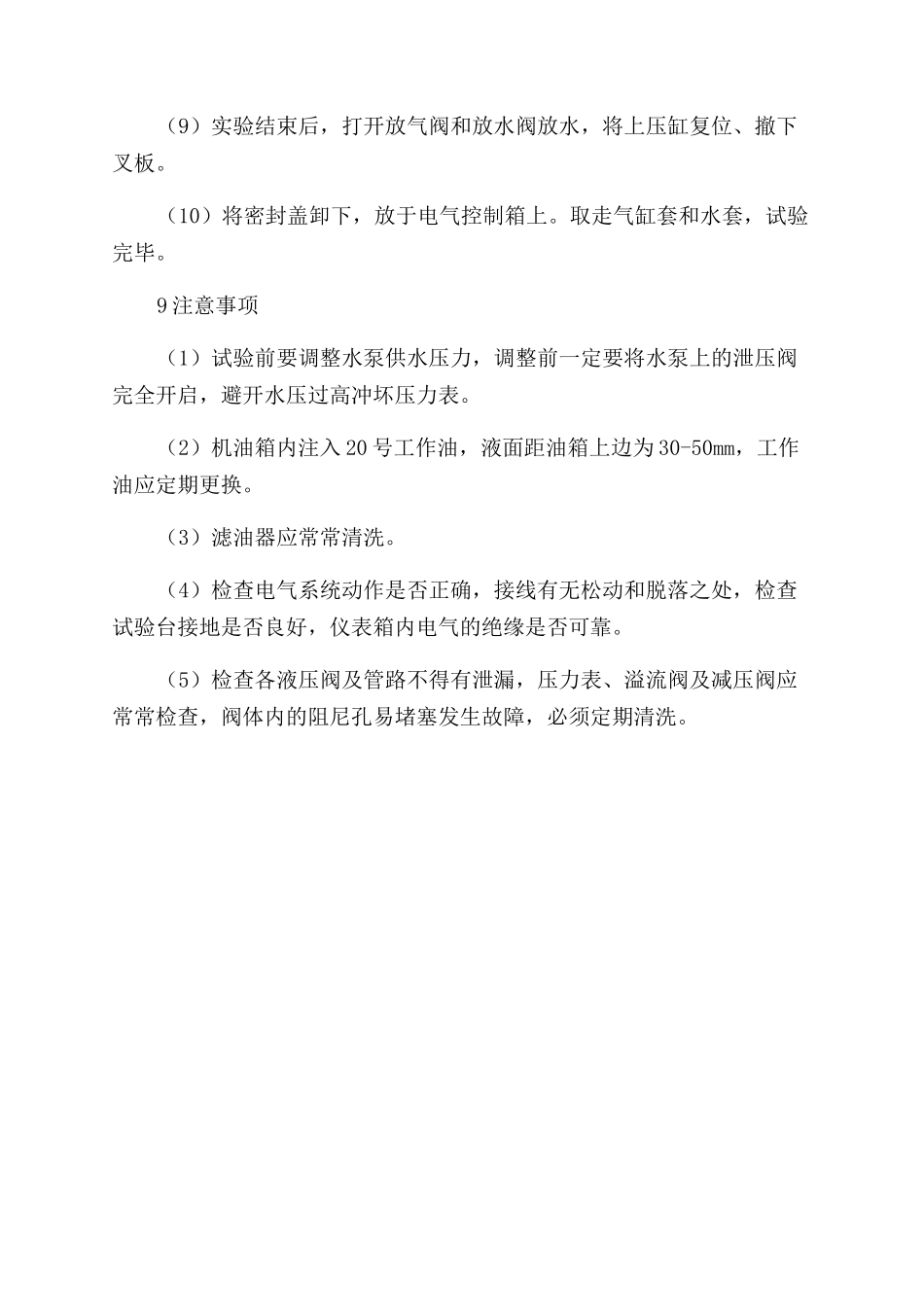

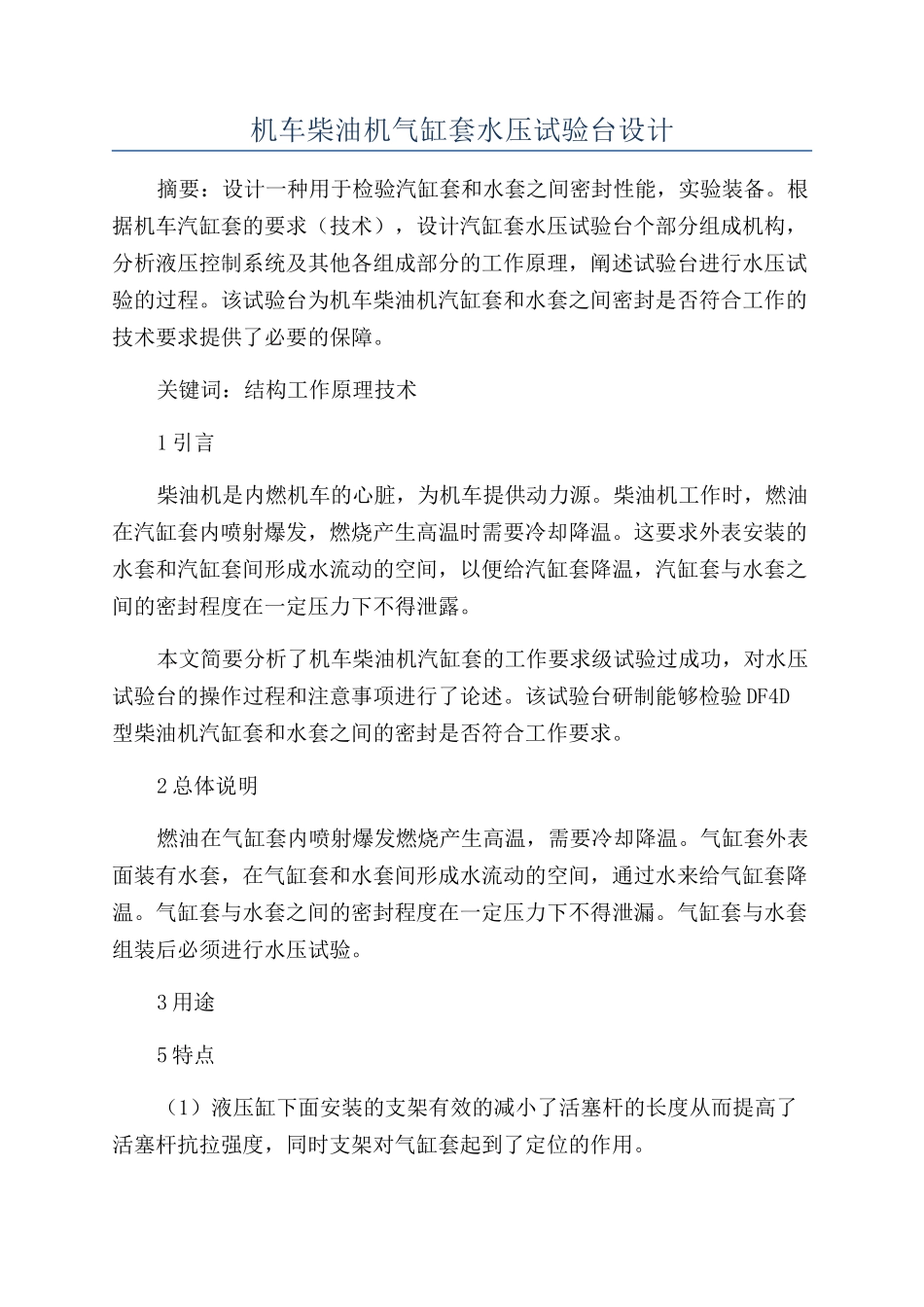

机车柴油机气缸套水压试验台设计摘要:设计一种用于检验汽缸套和水套之间密封性能,实验装备。根据机车汽缸套的要求(技术),设计汽缸套水压试验台个部分组成机构,分析液压控制系统及其他各组成部分的工作原理,阐述试验台进行水压试验的过程。该试验台为机车柴油机汽缸套和水套之间密封是否符合工作的技术要求提供了必要的保障。关键词:结构工作原理技术1 引言柴油机是内燃机车的心脏,为机车提供动力源。柴油机工作时,燃油在汽缸套内喷射爆发,燃烧产生高温时需要冷却降温。这要求外表安装的水套和汽缸套间形成水流动的空间,以便给汽缸套降温,汽缸套与水套之间的密封程度在一定压力下不得泄露。本文简要分析了机车柴油机汽缸套的工作要求级试验过成功,对水压试验台的操作过程和注意事项进行了论述。该试验台研制能够检验 DF4D型柴油机汽缸套和水套之间的密封是否符合工作要求。2 总体说明燃油在气缸套内喷射爆发燃烧产生高温,需要冷却降温。气缸套外表面装有水套,在气缸套和水套间形成水流动的空间,通过水来给气缸套降温。气缸套与水套之间的密封程度在一定压力下不得泄漏。气缸套与水套组装后必须进行水压试验。3 用途5 特点(1)液压缸下面安装的支架有效的减小了活塞杆的长度从而提高了活塞杆抗拉强度,同时支架对气缸套起到了定位的作用。(2)试验台面上安装有水槽,避开了实验后的残余水溢到工作台面上。(4)液压系统油路安装整齐,便于维护和保养。(5)放水阀放于台面的右手位,便于操作。6 主要技术规格7 试验要求气缸套与水套组装后进行 0.4MPa 水压试验,保持 5 分钟不许泄漏。8 操作过程(1)准备工作:查看水箱内的水是否充足,油箱内油是否充足,活塞杆上是否装有 30 的平垫圈。将被试汽缸套和水套整备后放置在支撑环上。(2)合上电源开关,电源指示灯亮。(3)启动油泵电机,指示灯亮。(4)按上压缸下降按钮,使活塞杆处于最低端。(5)将密封盖的密封压头与气缸套的出水口相对应放于汽缸套上;按压缸上升按钮,使活塞杆处于最高端。(6)放上叉板,调整活塞杆上的螺母至合适的位置,准备试验。(7)再次按上压缸下降按钮,对气缸套和水套进行密封;按侧缸密封,将水套的进水口密封。(8)打开上水阀和放气阀,关放水阀,启动水泵加水,观察放气透明软管,直到管内无气泡时关闭放气阀,打开水压表开关。水压达到实验要求时,关闭上水阀,按记时按钮开始记时,时间到蜂鸣器响。(9)实验结束后,打开放...
