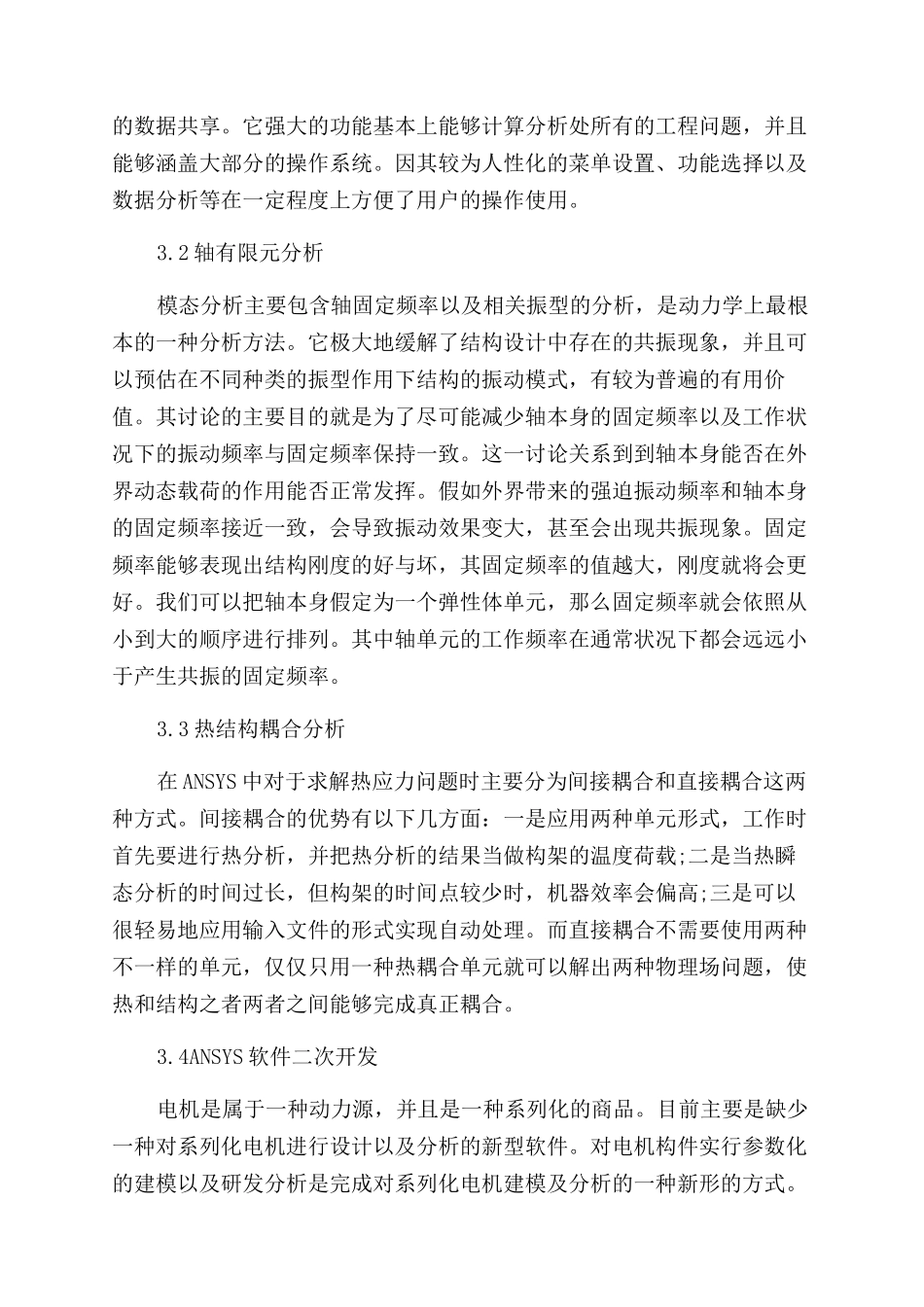

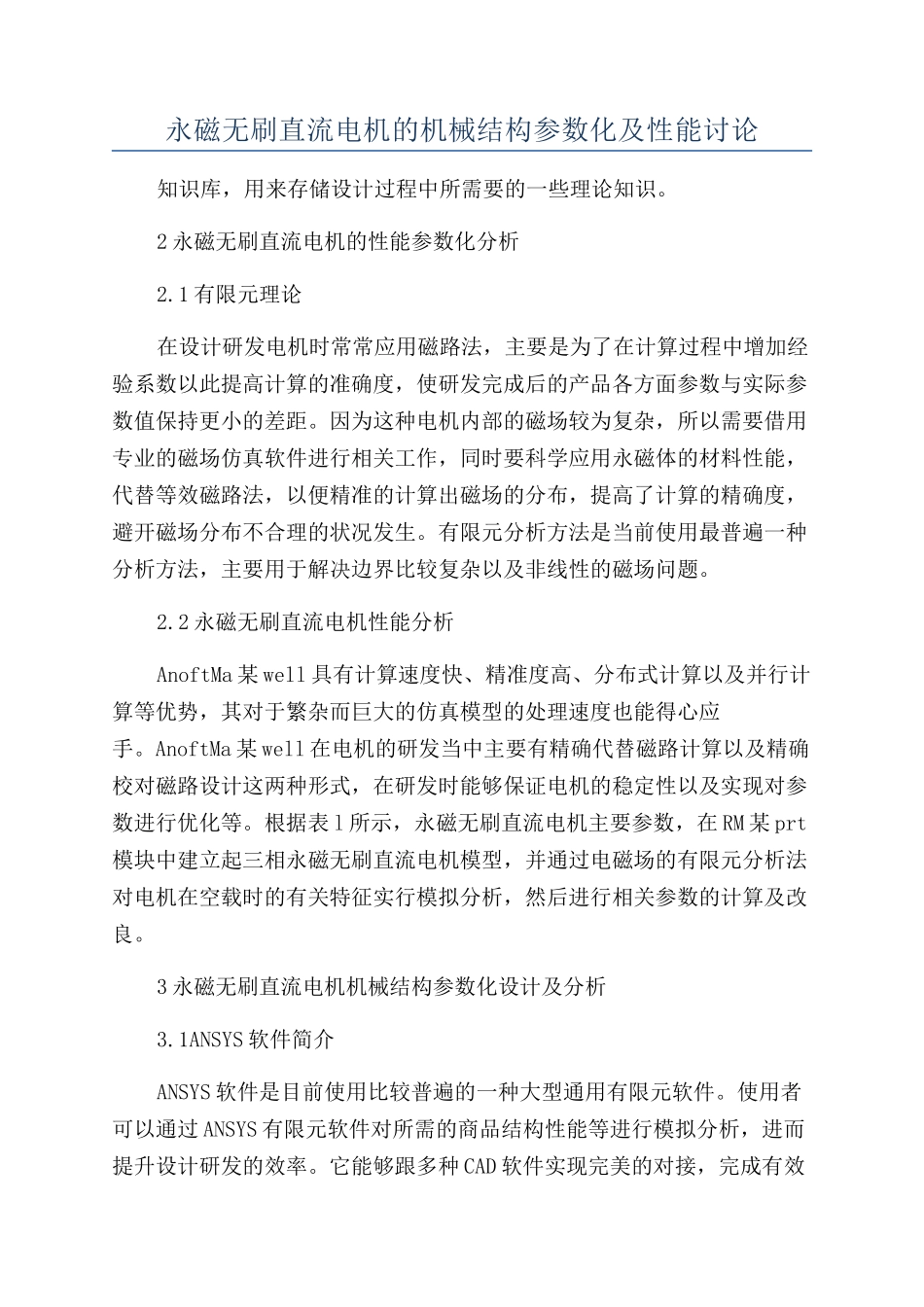

永磁无刷直流电机的机械结构参数化及性能讨论知识库,用来存储设计过程中所需要的一些理论知识。2 永磁无刷直流电机的性能参数化分析2.1 有限元理论在设计研发电机时常常应用磁路法,主要是为了在计算过程中增加经验系数以此提高计算的准确度,使研发完成后的产品各方面参数与实际参数值保持更小的差距。因为这种电机内部的磁场较为复杂,所以需要借用专业的磁场仿真软件进行相关工作,同时要科学应用永磁体的材料性能,代替等效磁路法,以便精准的计算出磁场的分布,提高了计算的精确度,避开磁场分布不合理的状况发生。有限元分析方法是当前使用最普遍一种分析方法,主要用于解决边界比较复杂以及非线性的磁场问题。2.2 永磁无刷直流电机性能分析AnoftMa 某 well 具有计算速度快、精准度高、分布式计算以及并行计算等优势,其对于繁杂而巨大的仿真模型的处理速度也能得心应手。AnoftMa 某 well 在电机的研发当中主要有精确代替磁路计算以及精确校对磁路设计这两种形式,在研发时能够保证电机的稳定性以及实现对参数进行优化等。根据表 l 所示,永磁无刷直流电机主要参数,在 RM 某 prt模块中建立起三相永磁无刷直流电机模型,并通过电磁场的有限元分析法对电机在空载时的有关特征实行模拟分析,然后进行相关参数的计算及改良。3 永磁无刷直流电机机械结构参数化设计及分析3.1ANSYS 软件简介ANSYS 软件是目前使用比较普遍的一种大型通用有限元软件。使用者可以通过 ANSYS 有限元软件对所需的商品结构性能等进行模拟分析,进而提升设计研发的效率。它能够跟多种 CAD 软件实现完美的对接,完成有效的数据共享。它强大的功能基本上能够计算分析处所有的工程问题,并且能够涵盖大部分的操作系统。因其较为人性化的菜单设置、功能选择以及数据分析等在一定程度上方便了用户的操作使用。3.2 轴有限元分析模态分析主要包含轴固定频率以及相关振型的分析,是动力学上最根本的一种分析方法。它极大地缓解了结构设计中存在的共振现象,并且可以预估在不同种类的振型作用下结构的振动模式,有较为普遍的有用价值。其讨论的主要目的就是为了尽可能减少轴本身的固定频率以及工作状况下的振动频率与固定频率保持一致。这一讨论关系到到轴本身能否在外界动态载荷的作用能否正常发挥。假如外界带来的强迫振动频率和轴本身的固定频率接近一致,会导致振动效果变大,甚至会出现共振现象。固定频率能够表现出结构刚度的好与坏,其固定频率的值...
