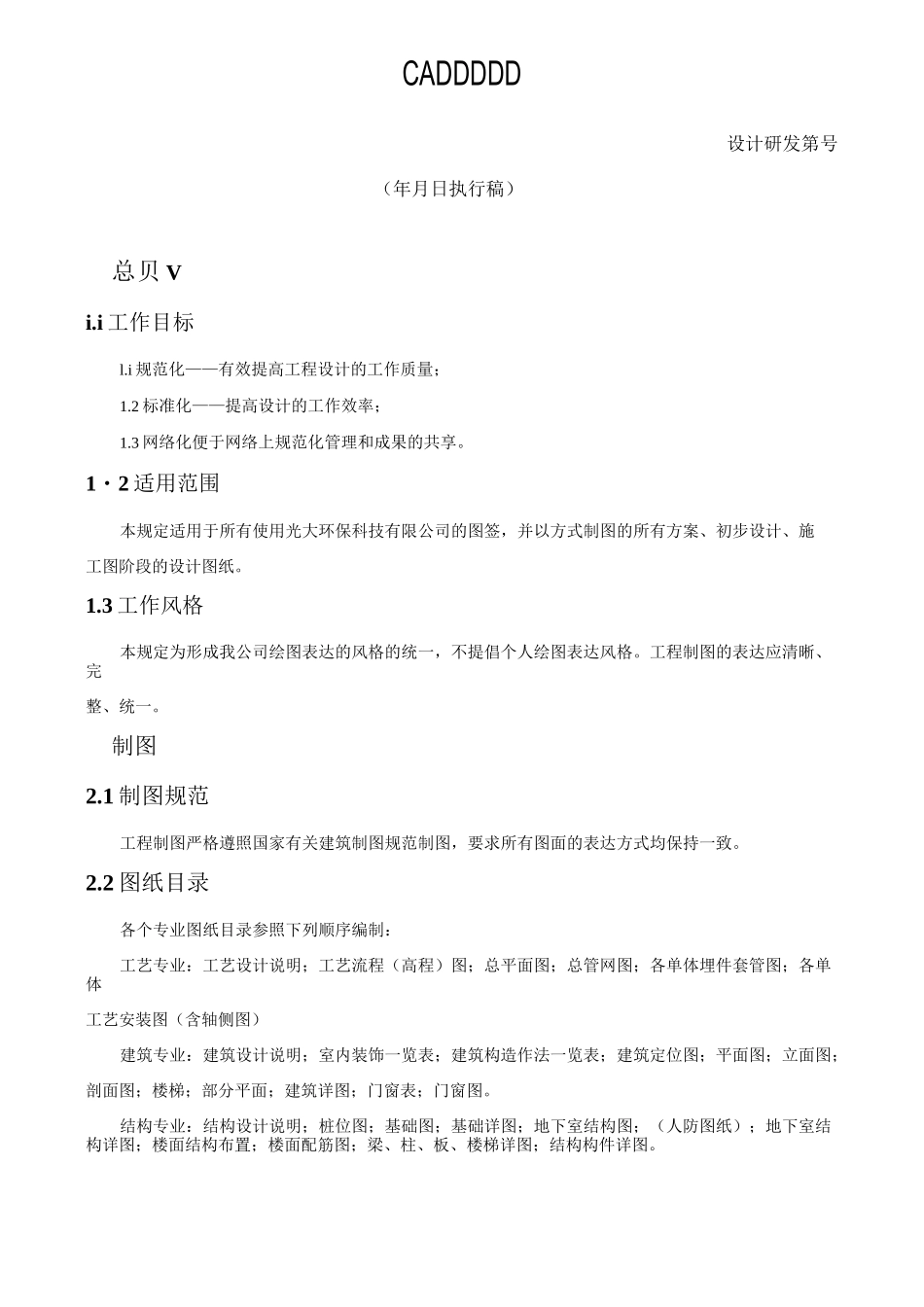

CADDDDD设计研发第号（年月日执行稿）总贝 Vi.i 工作目标l.i 规范化——有效提高工程设计的工作质量；1.2 标准化——提高设计的工作效率；1.3 网络化便于网络上规范化管理和成果的共享。1・2 适用范围本规定适用于所有使用光大环保科技有限公司的图签，并以方式制图的所有方案、初步设计、施工图阶段的设计图纸。1.3 工作风格本规定为形成我公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图的表达应清晰、完整、统一。制图2.1 制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。2.2 图纸目录各个专业图纸目录参照下列顺序编制：工艺专业：工艺设计说明；工艺流程（高程）图；总平面图；总管网图；各单体埋件套管图；各单体工艺安装图（含轴侧图）建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。文件名各专业图纸文件名应设“设计子项号”＋“专业名称”＋“图纸号”＋“图名称”＋“修改次数”＋“位初次存盘创建日期”组成。例：工艺调节池顶埋件图设计子项编号从，，至，如项目较小，不分子项，则直接以专业名称开头；修改次数从，B,至；存盘日期取年（位）月（位）日（位）。2・4 图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。2.5 图框：图框采用竖版形式。2.6 图纸幅面与格式2.6.1 图纸图幅采用 AO、Al、A2、A3 四种标准，以 Al,A2 图纸为主。图纸尺寸规格表2图纸种类图纸宽度（mm）图纸高度（mm）图框边距（mm）备注A0118984110A1841594A2594420A34202975A4297210主要用于目录、变更、修改等2.6.2 特殊需要可采用按长边（）成 1/8 模数加长尺寸（按房屋建筑制图统一标准），不可随意加长。2.6.3 一个专业所用的图幅应统一如采用一种图幅确有困...
