(完整版)NSR-303A-G-R型光纤差动保护装置检修规程

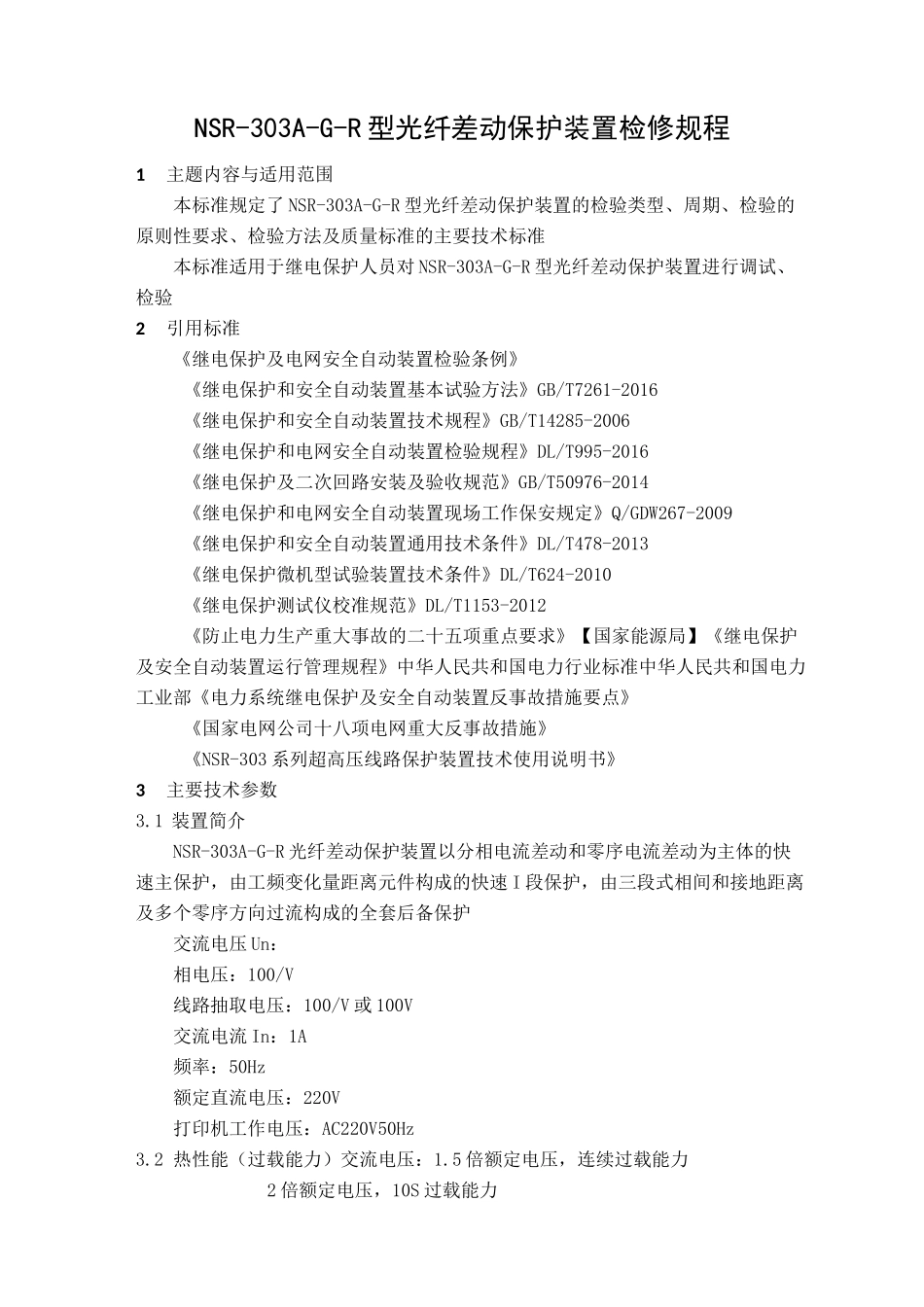

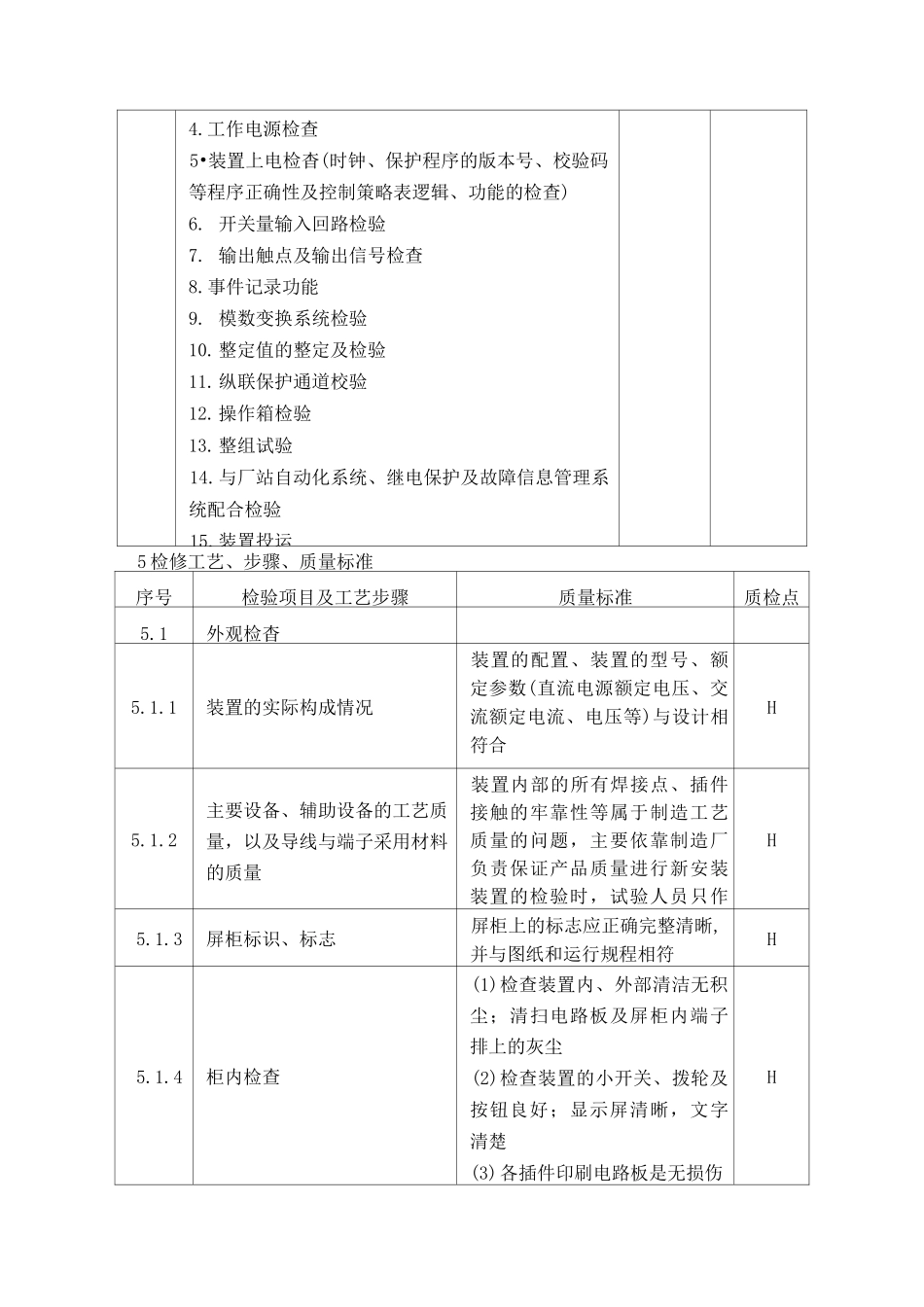

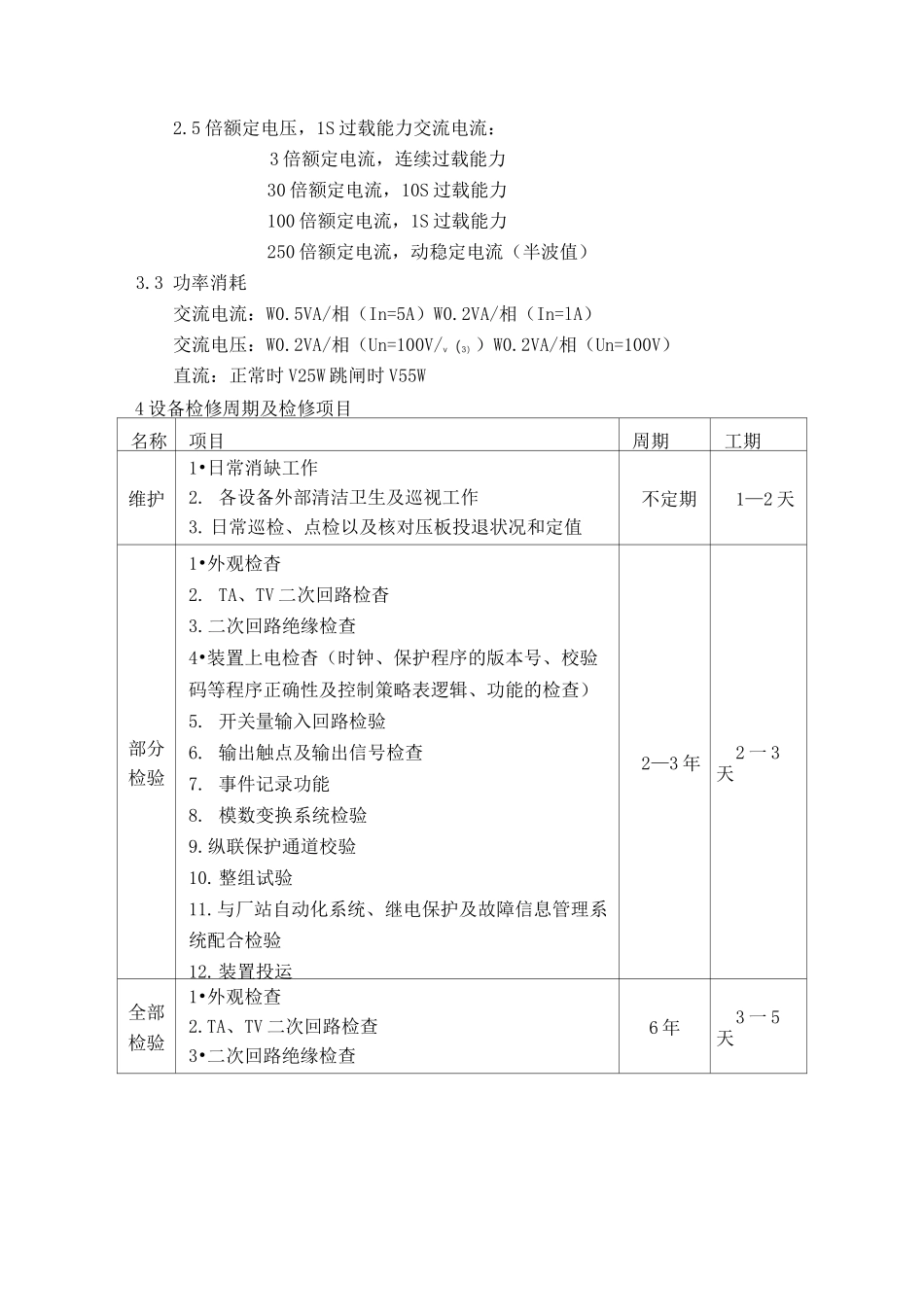

NSR-303A-G-R 型光纤差动保护装置检修规程1主题内容与适用范围本标准规定了 NSR-303A-G-R 型光纤差动保护装置的检验类型、周期、检验的原则性要求、检验方法及质量标准的主要技术标准本标准适用于继电保护人员对 NSR-303A-G-R 型光纤差动保护装置进行调试、检验2引用标准《继电保护及电网安全自动装置检验条例》《继电保护和安全自动装置基本试验方法》GB/T7261-2016《继电保护和安全自动装置技术规程》GB/T14285-2006《继电保护和电网安全自动装置检验规程》DL/T995-2016《继电保护及二次回路安装及验收规范》GB/T50976-2014《继电保护和电网安全自动装置现场工作保安规定》Q/GDW267-2009《继电保护和安全自动装置通用技术条件》DL/T478-2013《继电保护微机型试验装置技术条件》DL/T624-2010《继电保护测试仪校准规范》DL/T1153-2012《防止电力生产重大事故的二十五项重点要求》【国家能源局】《继电保护及安全自动装置运行管理规程》中华人民共和国电力行业标准中华人民共和国电力工业部《电力系统继电保护及安全自动装置反事故措施要点》《国家电网公司十八项电网重大反事故措施》《NSR-303 系列超高压线路保护装置技术使用说明书》3主要技术参数3.1 装置简介NSR-303A-G-R 光纤差动保护装置以分相电流差动和零序电流差动为主体的快速主保护，由工频变化量距离元件构成的快速 I 段保护，由三段式相间和接地距离及多个零序方向过流构成的全套后备保护交流电压 Un：相电压：100/V线路抽取电压：100/V 或 100V交流电流 In：1A频率：50Hz额定直流电压：220V打印机工作电压：AC220V50Hz3.2 热性能（过载能力）交流电压：1.5 倍额定电压，连续过载能力2 倍额定电压，10S 过载能力2.5 倍额定电压，1S 过载能力交流电流：3 倍额定电流，连续过载能力30 倍额定电流，10S 过载能力100 倍额定电流，1S 过载能力250 倍额定电流，动稳定电流（半波值）3.3 功率消耗交流电流：W0.5VA/相（In=5A）W0.2VA/相（In=lA）交流电压：W0.2VA/相（Un=100V/v（3））W0.2VA/相（Un=100V）直流：正常时 V25W 跳闸时 V55W4 设备检修周期及检修项目名称项目周期工期维护1•日常消缺工作2. 各设备外部清洁卫生及巡视工作3. 日常巡检、点检以及核对压板投退状况和定值不定期1—2 天部分检验1•外观检杳2. TA、TV 二次回路检杳3.二次回路绝缘检查4•装置上电检杳（时钟、保护程序的版本号、校验码等程序正确性及控制策略表逻辑、功能的检查...
