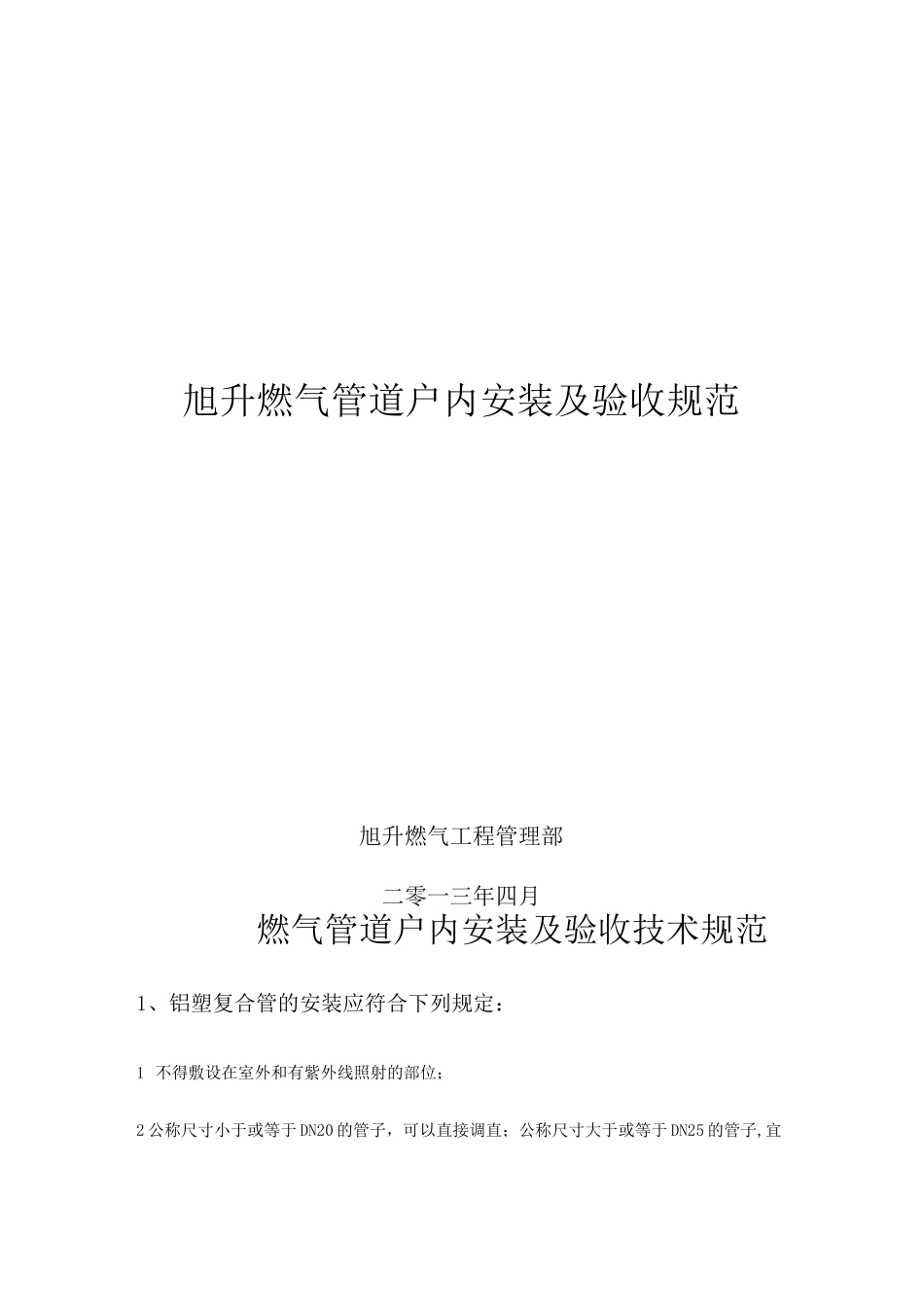

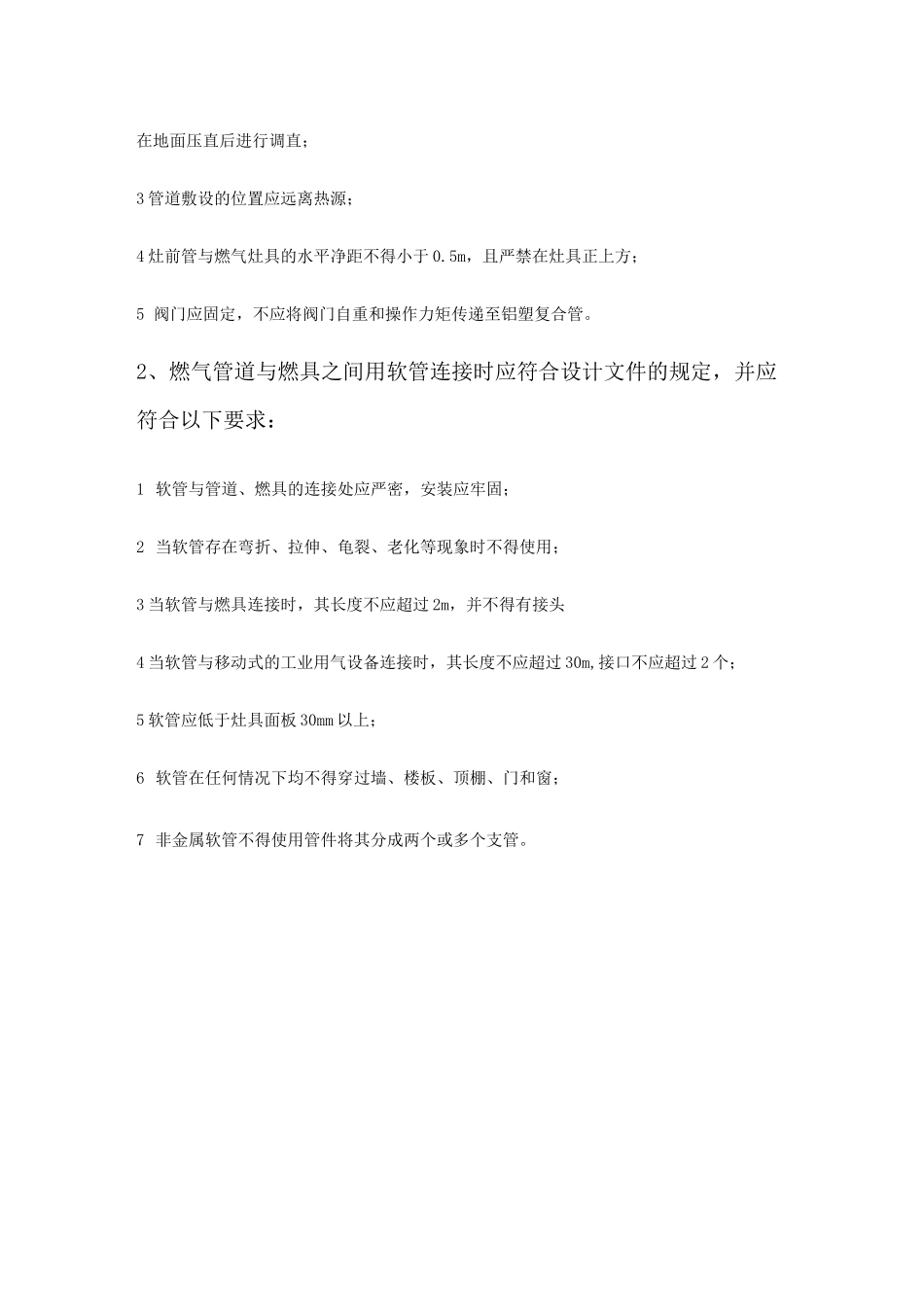

旭升燃气管道户内安装及验收规范旭升燃气工程管理部二零一三年四月燃气管道户内安装及验收技术规范1、铝塑复合管的安装应符合下列规定:1 不得敷设在室外和有紫外线照射的部位;2 公称尺寸小于或等于 DN20 的管子,可以直接调直;公称尺寸大于或等于 DN25 的管子,宜在地面压直后进行调直;3 管道敷设的位置应远离热源;4 灶前管与燃气灶具的水平净距不得小于 0.5m,且严禁在灶具正上方;5 阀门应固定,不应将阀门自重和操作力矩传递至铝塑复合管。2、燃气管道与燃具之间用软管连接时应符合设计文件的规定,并应符合以下要求:1 软管与管道、燃具的连接处应严密,安装应牢固;2 当软管存在弯折、拉伸、龟裂、老化等现象时不得使用;3 当软管与燃具连接时,其长度不应超过 2m,并不得有接头4 当软管与移动式的工业用气设备连接时,其长度不应超过 30m,接口不应超过 2 个;5 软管应低于灶具面板 30mm 以上;6 软管在任何情况下均不得穿过墙、楼板、顶棚、门和窗;7 非金属软管不得使用管件将其分成两个或多个支管。3、当室内燃气管道与电气设备、相邻管道、设备平行或交叉敷设时其最小净距应符合下表的要求。名称平行敷设交叉敷设电气设备明装的绝缘电线或电缆2510暗装或管内绝缘电线5(从所作的槽或管子的边缘算起)1电插座、电源开关15不允许电压小于 1000V 的裸露电线100100配电盘、配电箱或电表30不允许相邻管道应保证燃气管道、相邻管道的安装、检查和维修2燃具主立管与燃具水平净距不应小于30cm;灶前管与燃具水平净距不得小于 20cm;当燃气管道在燃具上方通过时,应位于抽油烟机上方,且与燃具的垂直净距应大于100cm注:1 当明装电线加绝缘套管且套管的两端各伸出燃气管道 10cm 时,套管与燃气管道的交叉净距可降至 1cm;2 当布置确有困难时,采取有效措施后可适当减小净距3 灶前管不含铝塑复合管;3 当水平管道上设有阀门时,应在阀门的来气侧 1m 范围内设支架并尽量靠近阀门;4 与不锈钢波纹软管、铝塑复合管直接相连的阀门应设有固定底座或管卡;4、燃气计量表安装及检验1 燃气计量表应有出厂合格证、质量保证书;标牌上应有 CMC 标志、最大流量、生产日期、编号和制造单位;2 燃气计量表应有法定计量检定机构出具的检定合格证书,并应在有效期内;3 超过检定有效期及倒放、侧放的燃气计量表应全部进行复检;4 燃气计量表的性能、规格、适用压力应符合设计文件的要求。5.1.2 燃气计量表应按设计...
