铅酸电池储能系统方案设计(有集装箱)

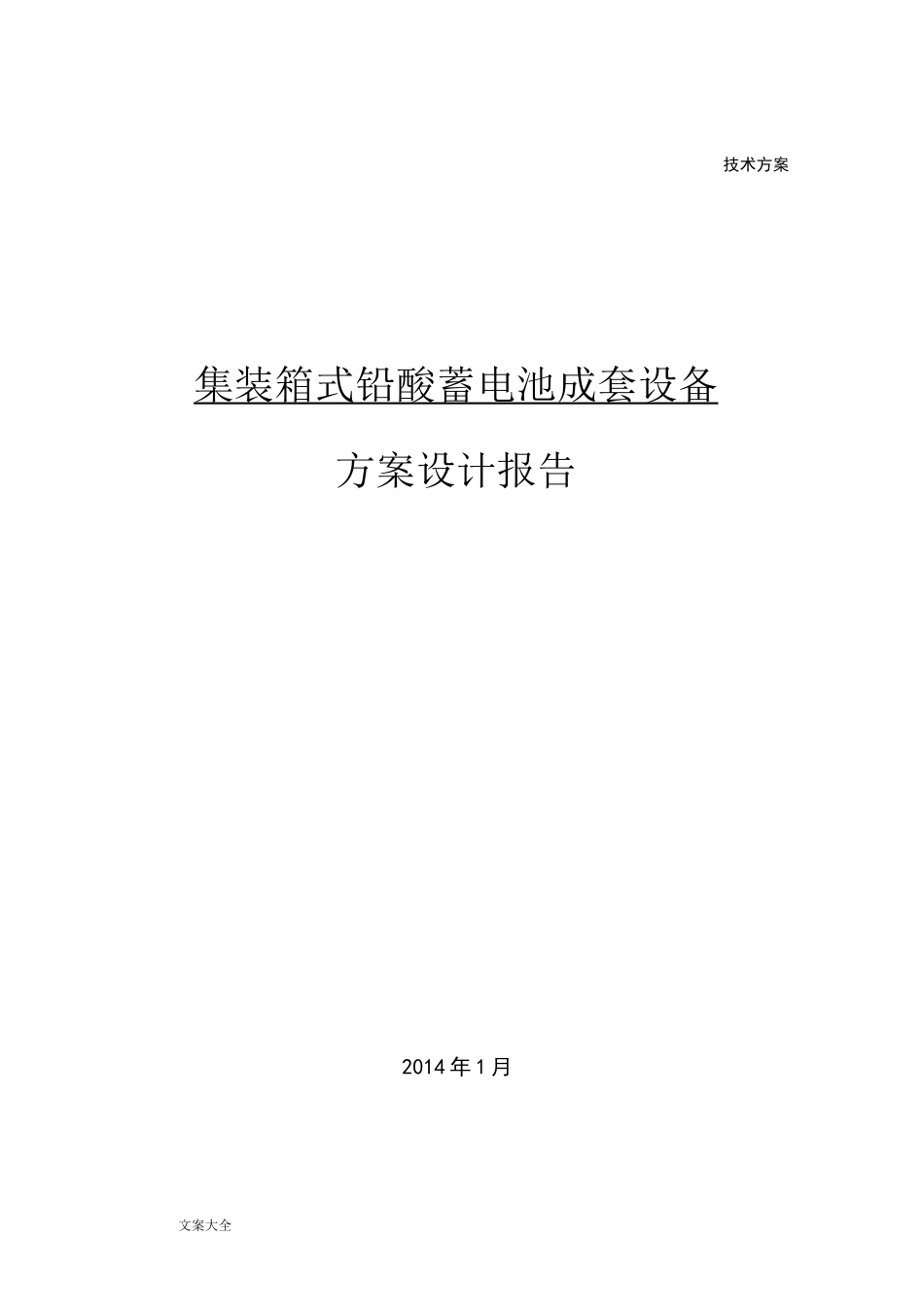

铅酸电池储能系统方案设计(有集装箱)_第1页
1/27

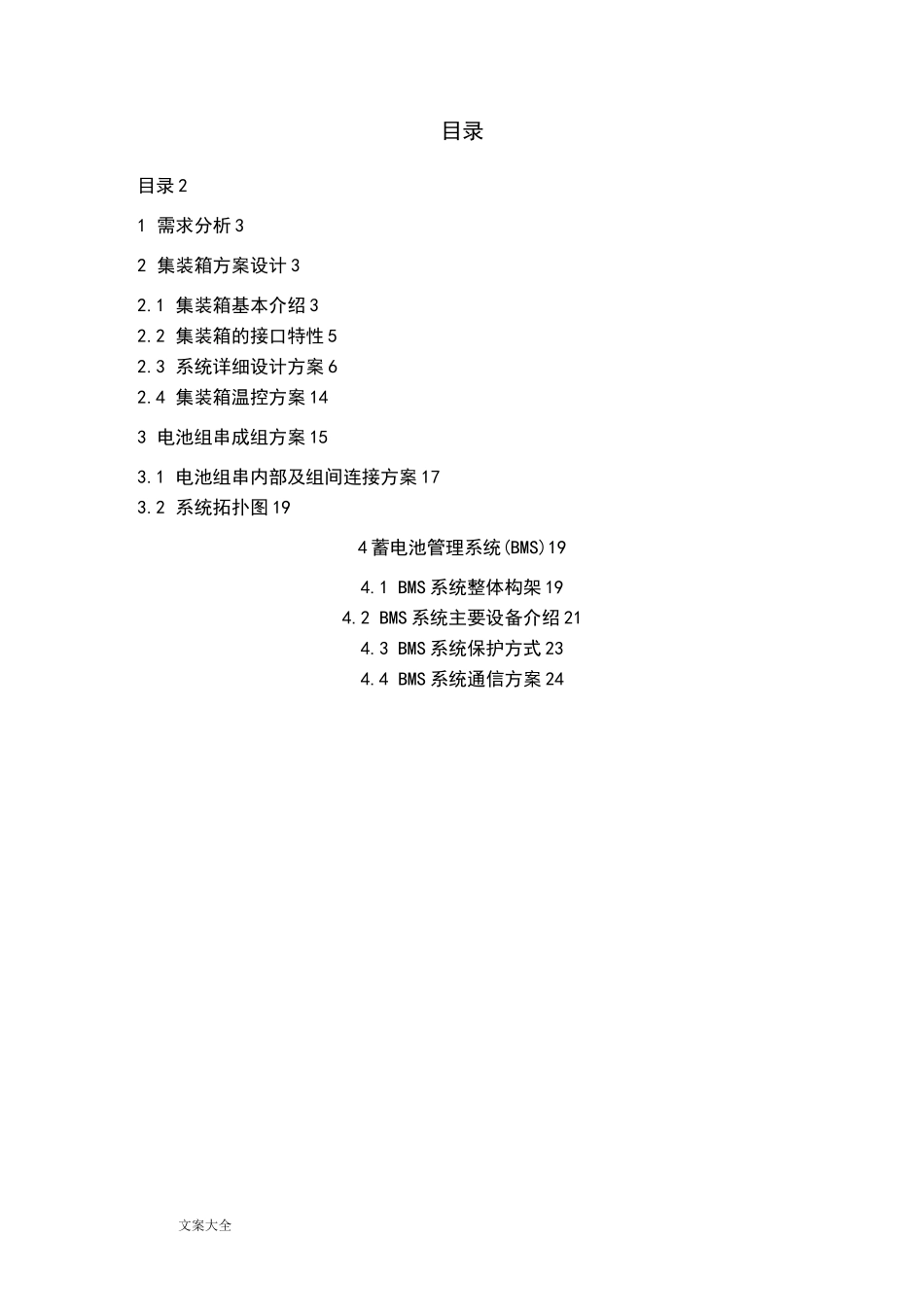

铅酸电池储能系统方案设计(有集装箱)_第2页
2/27

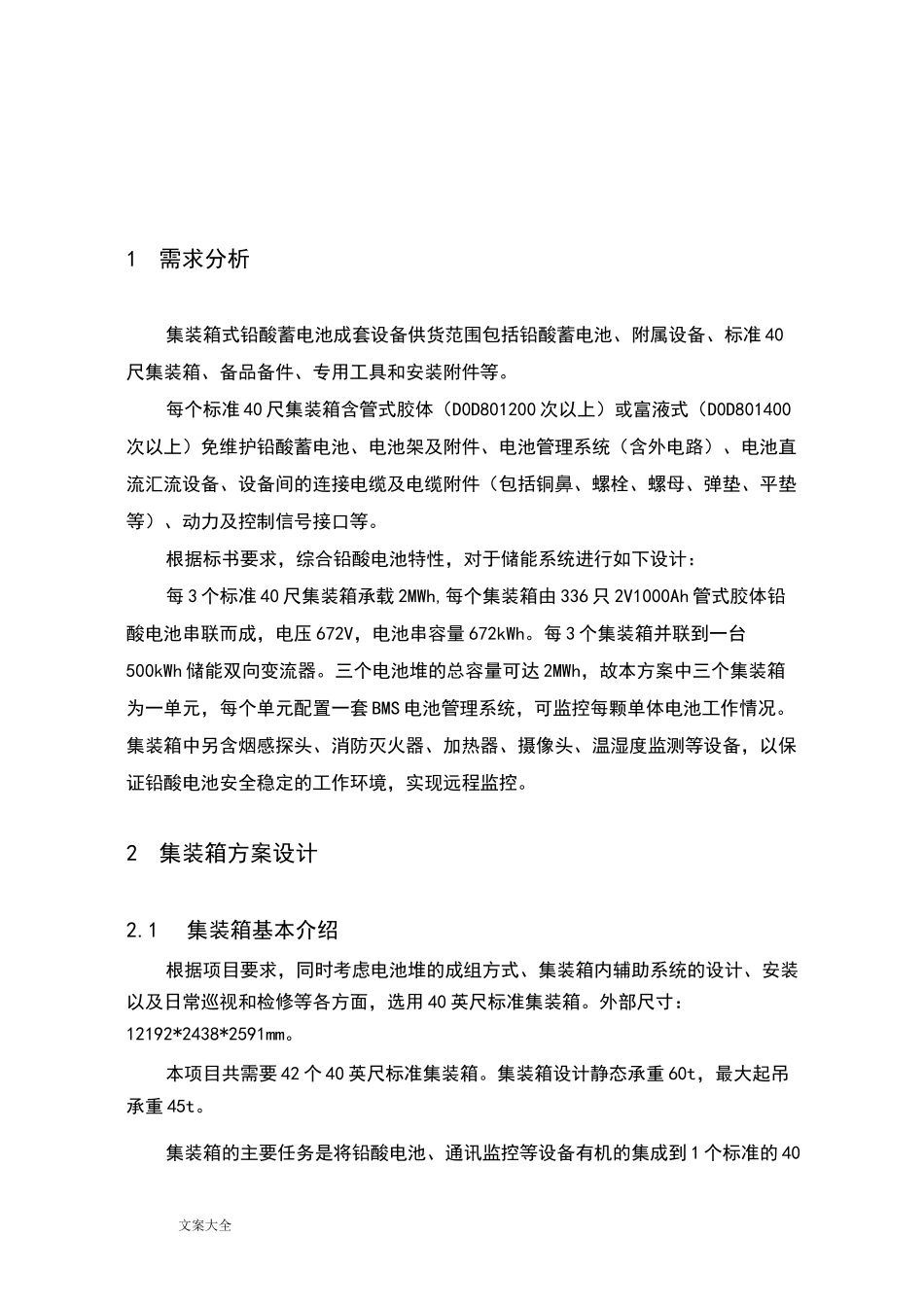

铅酸电池储能系统方案设计(有集装箱)_第3页
3/27
文案大全技术方案集装箱式铅酸蓄电池成套设备 方案设计报告2014 年 1 月文案大全目录目录 21 需求分析 32 集装箱方案设计 32.1 集装箱基本介绍 32.2 集装箱的接口特性 52.3 系统详细设计方案 62.4 集装箱温控方案 143 电池组串成组方案 153.1 电池组串内部及组间连接方案 173.2 系统拓扑图 194 蓄电池管理系统(BMS)194.1 BMS 系统整体构架 194.2 BMS 系统主要设备介绍 214.3 BMS 系统保护方式 234.4 BMS 系统通信方案 24文案大全1需求分析集装箱式铅酸蓄电池成套设备供货范围包括铅酸蓄电池、附属设备、标准 40尺集装箱、备品备件、专用工具和安装附件等。每个标准 40 尺集装箱含管式胶体(D0D801200 次以上)或富液式(D0D801400次以上)免维护铅酸蓄电池、电池架及附件、电池管理系统(含外电路)、电池直流汇流设备、设备间的连接电缆及电缆附件(包括铜鼻、螺栓、螺母、弹垫、平垫等)、动力及控制信号接口等。根据标书要求,综合铅酸电池特性,对于储能系统进行如下设计:每 3 个标准 40 尺集装箱承载 2MWh,每个集装箱由 336 只 2V1000Ah 管式胶体铅酸电池串联而成,电压 672V,电池串容量 672kWh。每 3 个集装箱并联到一台500kWh 储能双向变流器。三个电池堆的总容量可达 2MWh,故本方案中三个集装箱为一单元,每个单元配置一套 BMS 电池管理系统,可监控每颗单体电池工作情况。集装箱中另含烟感探头、消防灭火器、加热器、摄像头、温湿度监测等设备,以保证铅酸电池安全稳定的工作环境,实现远程监控。2集装箱方案设计2.1集装箱基本介绍根据项目要求,同时考虑电池堆的成组方式、集装箱内辅助系统的设计、安装以及日常巡视和检修等各方面,选用 40 英尺标准集装箱。外部尺寸:12192*2438*2591mm。本项目共需要 42 个 40 英尺标准集装箱。集装箱设计静态承重 60t,最大起吊承重 45t。集装箱的主要任务是将铅酸电池、通讯监控等设备有机的集成到 1 个标准的 40文案大全尺集装箱单元中,该标准单元拥有自己独立的供电系统、温度控制系统、隔热系统、阻燃系统、火灾报警系统、电气联锁系统、机械连锁系统、安全逃生系统、应急系统、消防系统等自动控制和安全保障系统。铅酸电池安装在电池支架上,支架采用螺栓固定的方式安装在箱底。BMS 柜及空调采用落地安装。动环监控柜采用壁挂式安装,内部整合了智能控制单元。动力配电箱采用壁挂式安装方式。集装箱内动力供电线及环...
