电力谐波对电能计量影响的分析与探讨

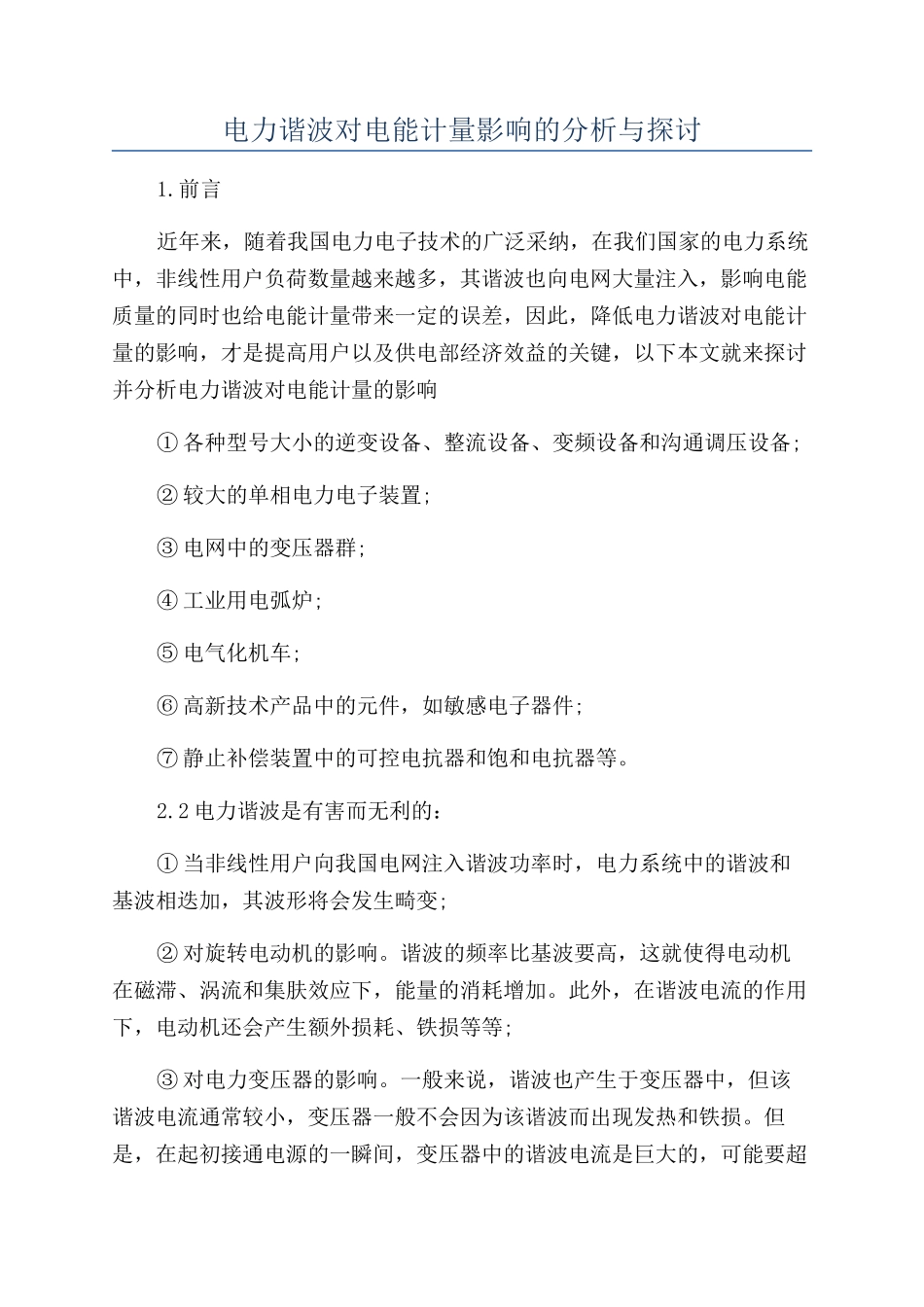

电力谐波对电能计量影响的分析与探讨_第1页
1/4

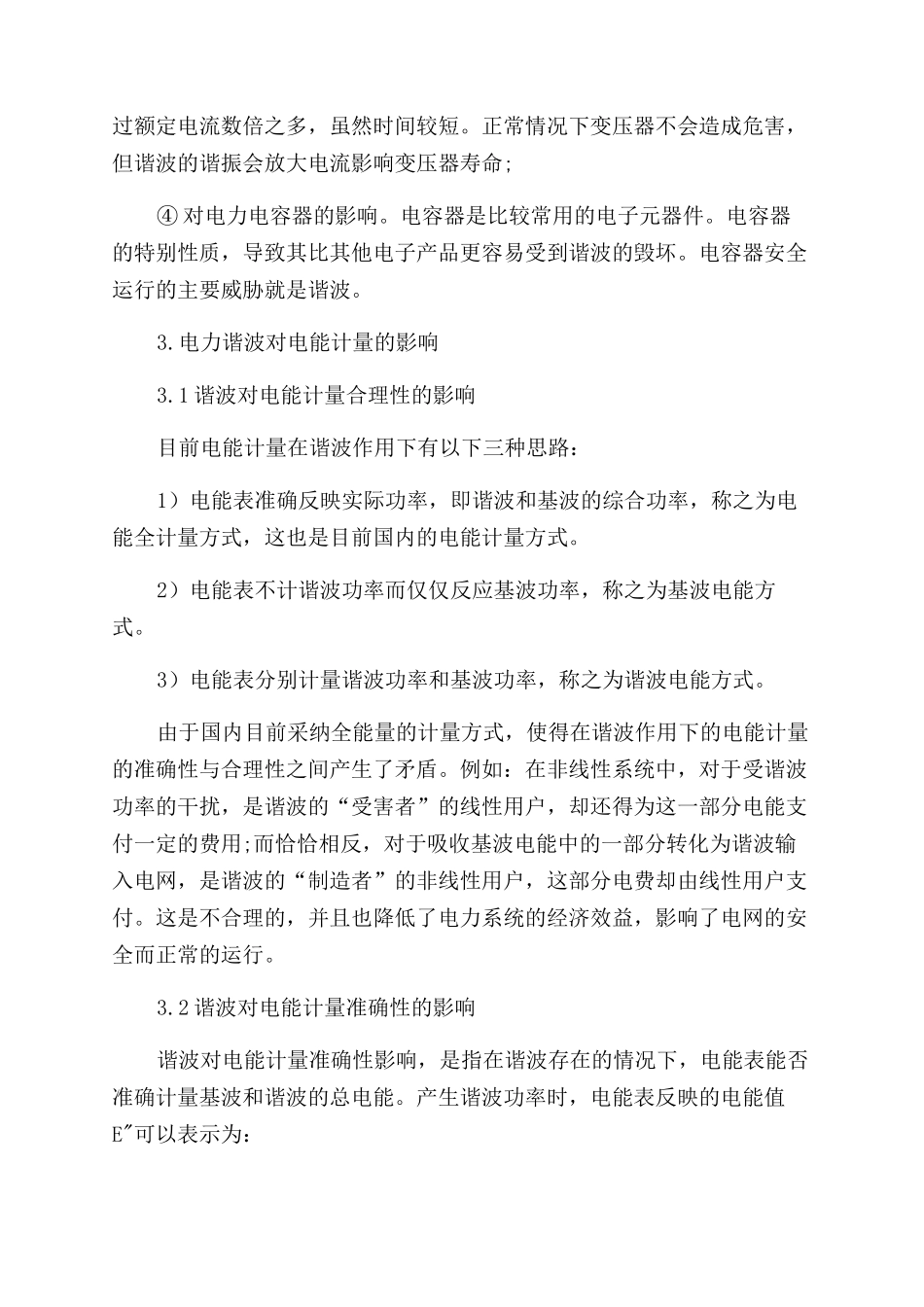

电力谐波对电能计量影响的分析与探讨_第2页
2/4

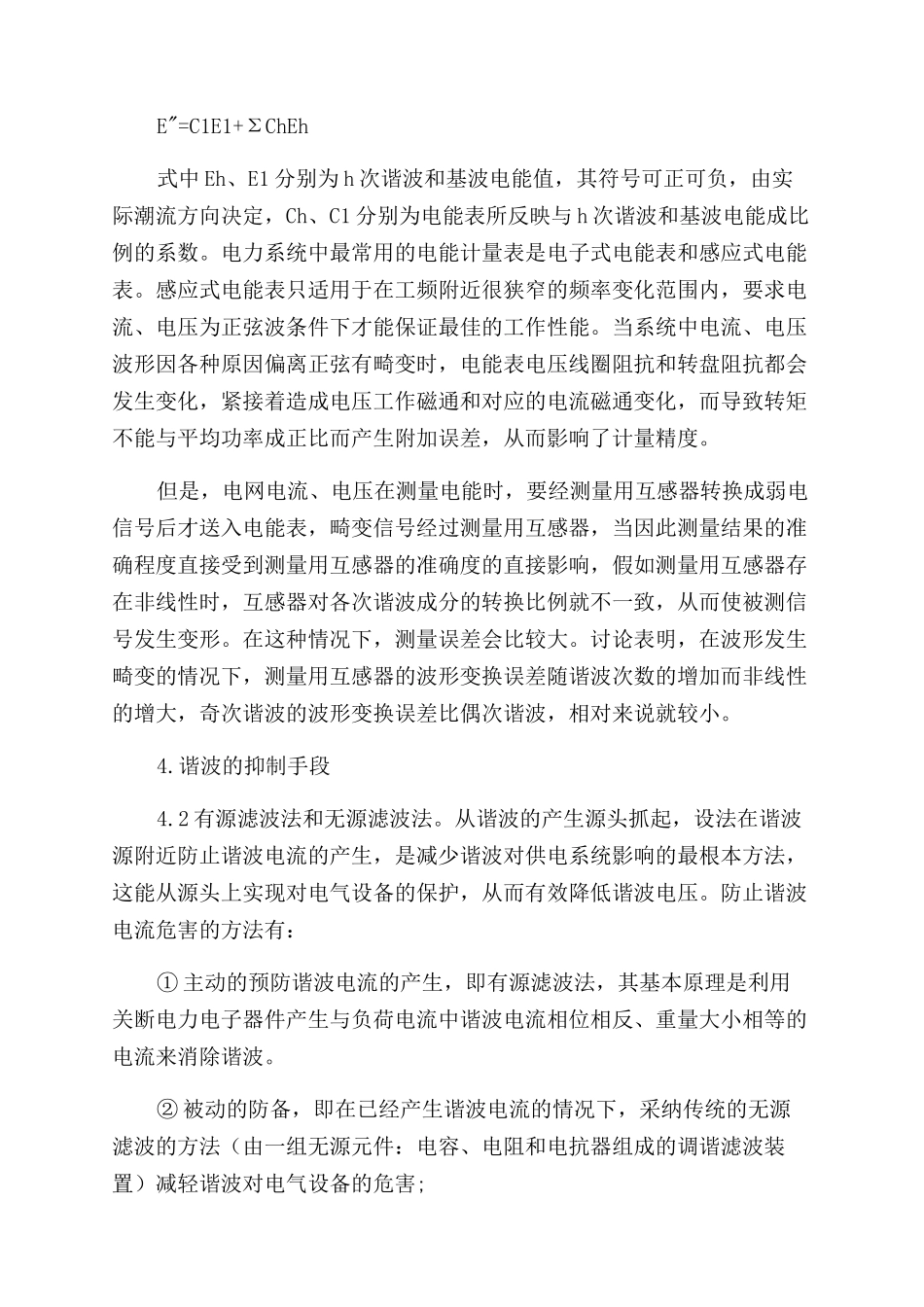

电力谐波对电能计量影响的分析与探讨_第3页
3/4
电力谐波对电能计量影响的分析与探讨1.前言近年来,随着我国电力电子技术的广泛采纳,在我们国家的电力系统中,非线性用户负荷数量越来越多,其谐波也向电网大量注入,影响电能质量的同时也给电能计量带来一定的误差,因此,降低电力谐波对电能计量的影响,才是提高用户以及供电部经济效益的关键,以下本文就来探讨并分析电力谐波对电能计量的影响① 各种型号大小的逆变设备、整流设备、变频设备和沟通调压设备;② 较大的单相电力电子装置;③ 电网中的变压器群;④ 工业用电弧炉;⑤ 电气化机车;⑥ 高新技术产品中的元件,如敏感电子器件;⑦ 静止补偿装置中的可控电抗器和饱和电抗器等。2.2 电力谐波是有害而无利的:① 当非线性用户向我国电网注入谐波功率时,电力系统中的谐波和基波相迭加,其波形将会发生畸变;② 对旋转电动机的影响。谐波的频率比基波要高,这就使得电动机在磁滞、涡流和集肤效应下,能量的消耗增加。此外,在谐波电流的作用下,电动机还会产生额外损耗、铁损等等;③ 对电力变压器的影响。一般来说,谐波也产生于变压器中,但该谐波电流通常较小,变压器一般不会因为该谐波而出现发热和铁损。但是,在起初接通电源的一瞬间,变压器中的谐波电流是巨大的,可能要超过额定电流数倍之多,虽然时间较短。正常情况下变压器不会造成危害,但谐波的谐振会放大电流影响变压器寿命;④ 对电力电容器的影响。电容器是比较常用的电子元器件。电容器的特别性质,导致其比其他电子产品更容易受到谐波的毁坏。电容器安全运行的主要威胁就是谐波。3.电力谐波对电能计量的影响3.1 谐波对电能计量合理性的影响目前电能计量在谐波作用下有以下三种思路:1)电能表准确反映实际功率,即谐波和基波的综合功率,称之为电能全计量方式,这也是目前国内的电能计量方式。2)电能表不计谐波功率而仅仅反应基波功率,称之为基波电能方式。3)电能表分别计量谐波功率和基波功率,称之为谐波电能方式。由于国内目前采纳全能量的计量方式,使得在谐波作用下的电能计量的准确性与合理性之间产生了矛盾。例如:在非线性系统中,对于受谐波功率的干扰,是谐波的“受害者”的线性用户,却还得为这一部分电能支付一定的费用;而恰恰相反,对于吸收基波电能中的一部分转化为谐波输入电网,是谐波的“制造者”的非线性用户,这部分电费却由线性用户支付。这是不合理的,并且也降低了电力系统的经济效益,影响了电网的安全而正常的运行。3.2 谐波对电能计...
