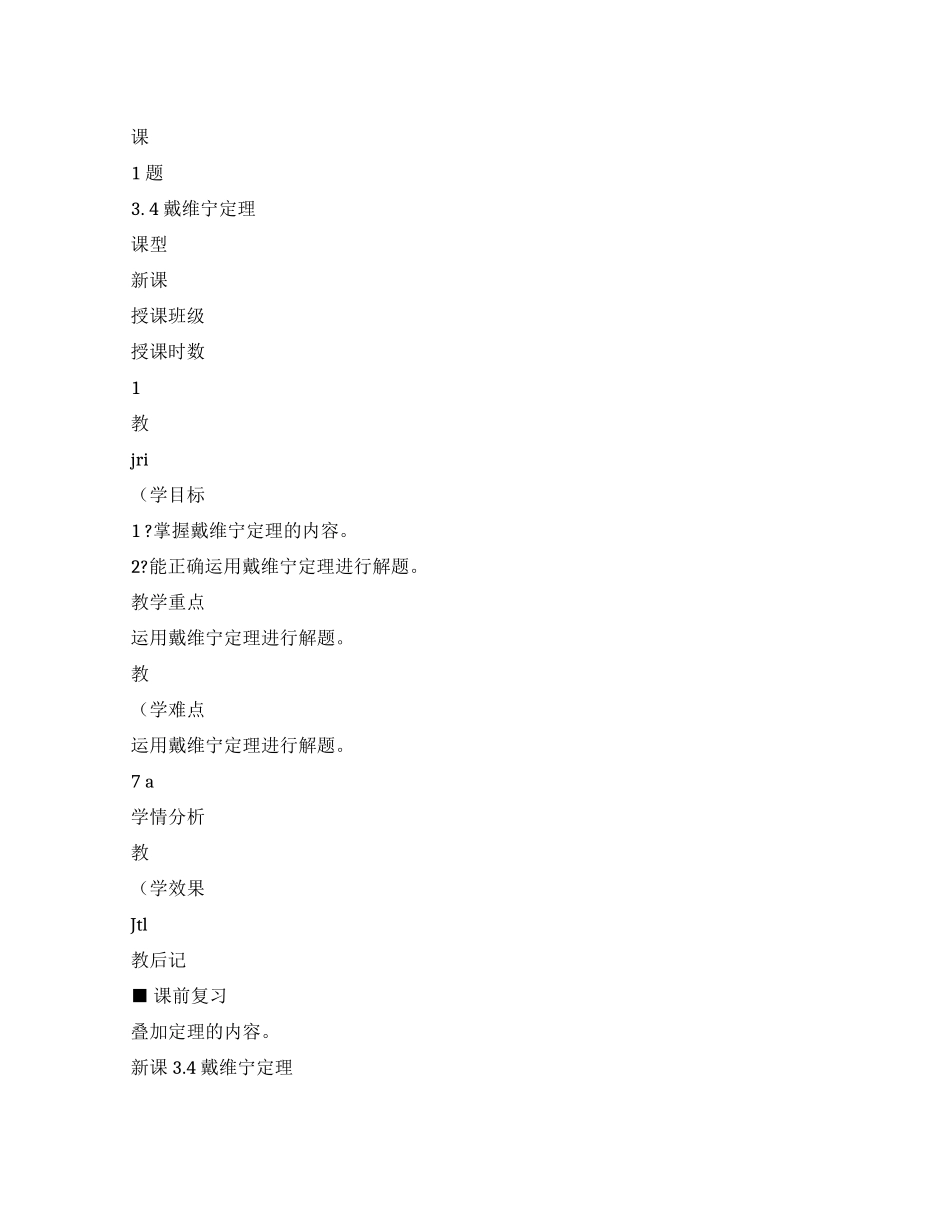

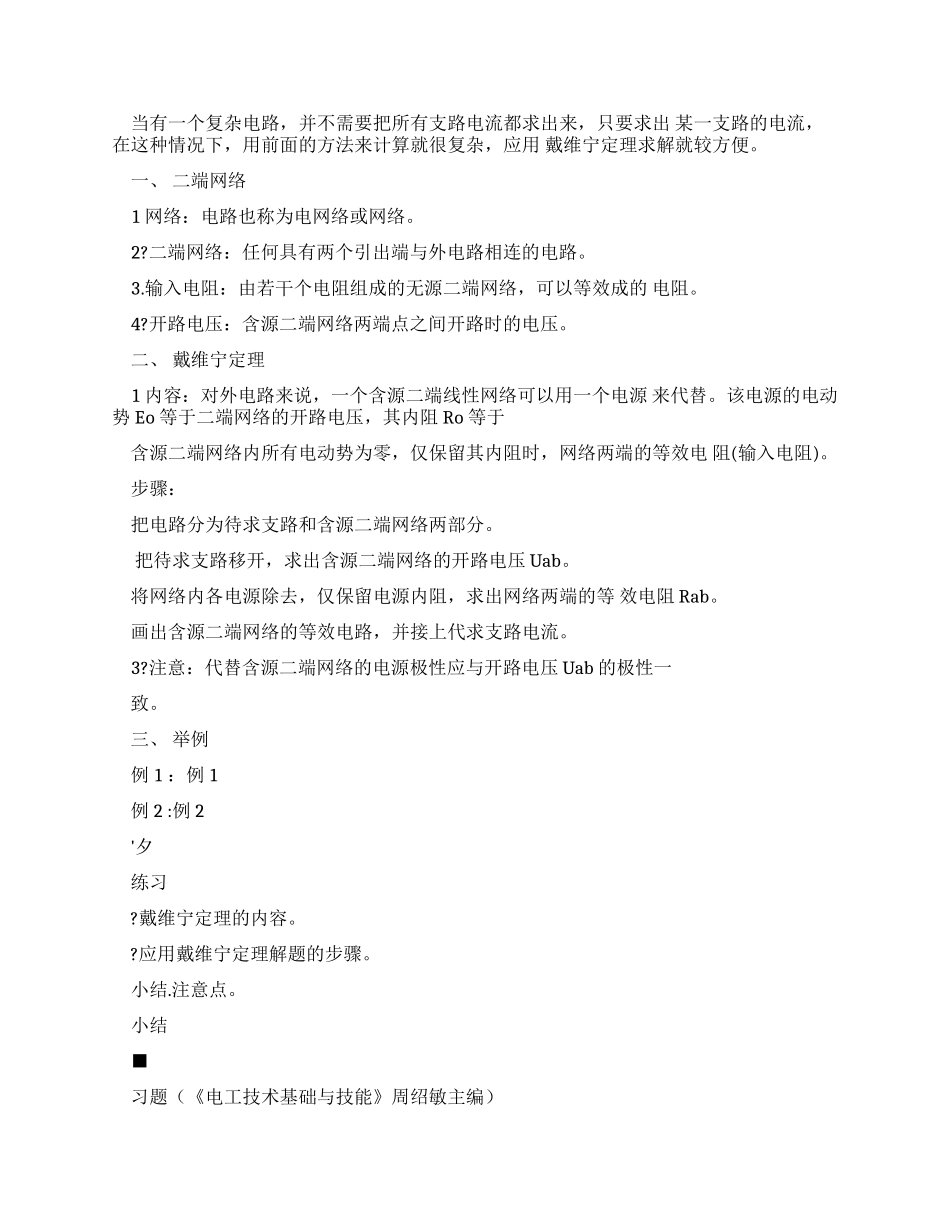

课 1 题 3. 4 戴维宁定理 课型 新课 授课班级 授课时数 1 教 jri （学目标 1 ?掌握戴维宁定理的内容。 2?能正确运用戴维宁定理进行解题。 教学重点 运用戴维宁定理进行解题。 教 （学难点 运用戴维宁定理进行解题。 7 a 学情分析 教 （学效果 Jtl 教后记 ■ 课前复习 叠加定理的内容。 新课 3.4 戴维宁定理 当有一个复杂电路，并不需要把所有支路电流都求出来，只要求出 某一支路的电流， 在这种情况下，用前面的方法来计算就很复杂，应用 戴维宁定理求解就较方便。 一、 二端网络 1 网络：电路也称为电网络或网络。 2?二端网络：任何具有两个引出端与外电路相连的电路。 3. 输入电阻：由若干个电阻组成的无源二端网络，可以等效成的 电阻。 4?开路电压：含源二端网络两端点之间开路时的电压。 二、 戴维宁定理 1 内容：对外电路来说，一个含源二端线性网络可以用一个电源 来代替。该电源的电动 势 Eo 等于二端网络的开路电压，其内阻 Ro 等于 含源二端网络内所有电动势为零，仅保留其内阻时，网络两端的等效电 阻(输入电阻)。 步骤： 把电路分为待求支路和含源二端网络两部分。 把待求支路移开，求出含源二端网络的开路电压 Uab。 将网络内各电源除去，仅保留电源内阻，求出网络两端的等 效电阻 Rab。 画出含源二端网络的等效电路，并接上代求支路电流。 3? 注意：代替含源二端网络的电源极性应与开路电压 Uab 的极性一 致。 三、 举例 例 1 ：例 1 例 2 :例 2 '夕 练习 ?戴维宁定理的内容。 ?应用戴维宁定理解题的步骤。 小结.注意点。 小结 ■ 习题（《电工技术基础与技能》周绍敏主编） 3 .填充题（7）、（8 ）。 布置作业 4 .问答与计算题（5）。 课 At* ! 题 3. 5 两种电源模型 课型 新课 授课班级 授课时数 2 教 〔学目标 1?建立电压源和电流源的概念。 2 .掌握电压源与电流源的等效变换。 教 〔学重点 电压源与电流源的等效变换条件和应用场合。 教 .q 〔学难点 应用电压源与电流源的等效变换解题。 学 厂"-riTJ :情分析 学生在前面的学习中已接触过电压源。 教 jQf 〔学效果 L 教后记 《电工技术基础与技能》电子教案 《电工技术基础与技能》电子教案 《电工技术基础与技能》电子教案 《电工技术基础与技能》电子教案 课前复习 戴维宁定理的内容。 新课 3.5 两种电源模型的等效变换 一、 ...
