电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

粉体表面改性技术改善中药浸膏粉流动性的研究

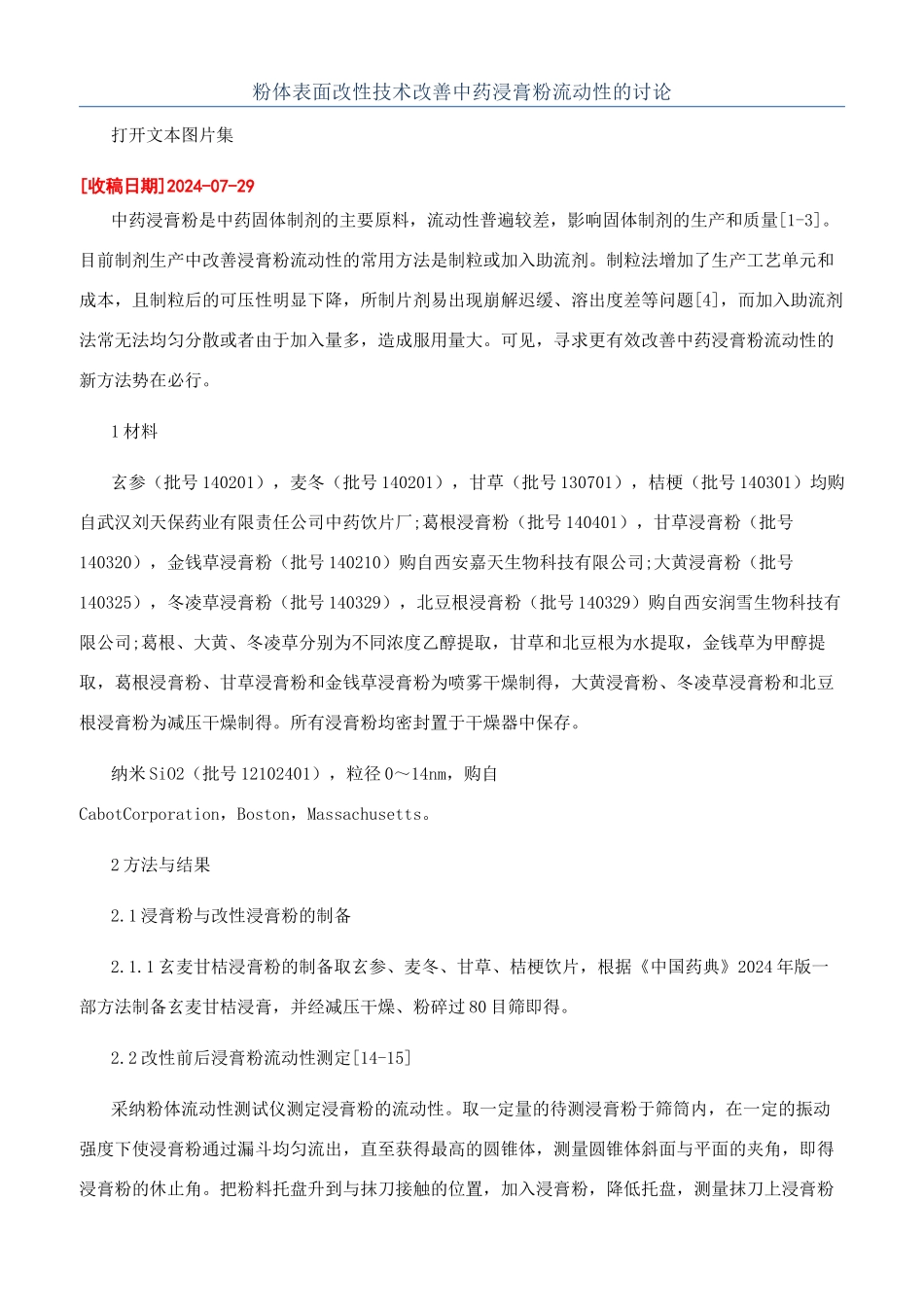

粉体表面改性技术改善中药浸膏粉流动性的研究_第1页
1/2

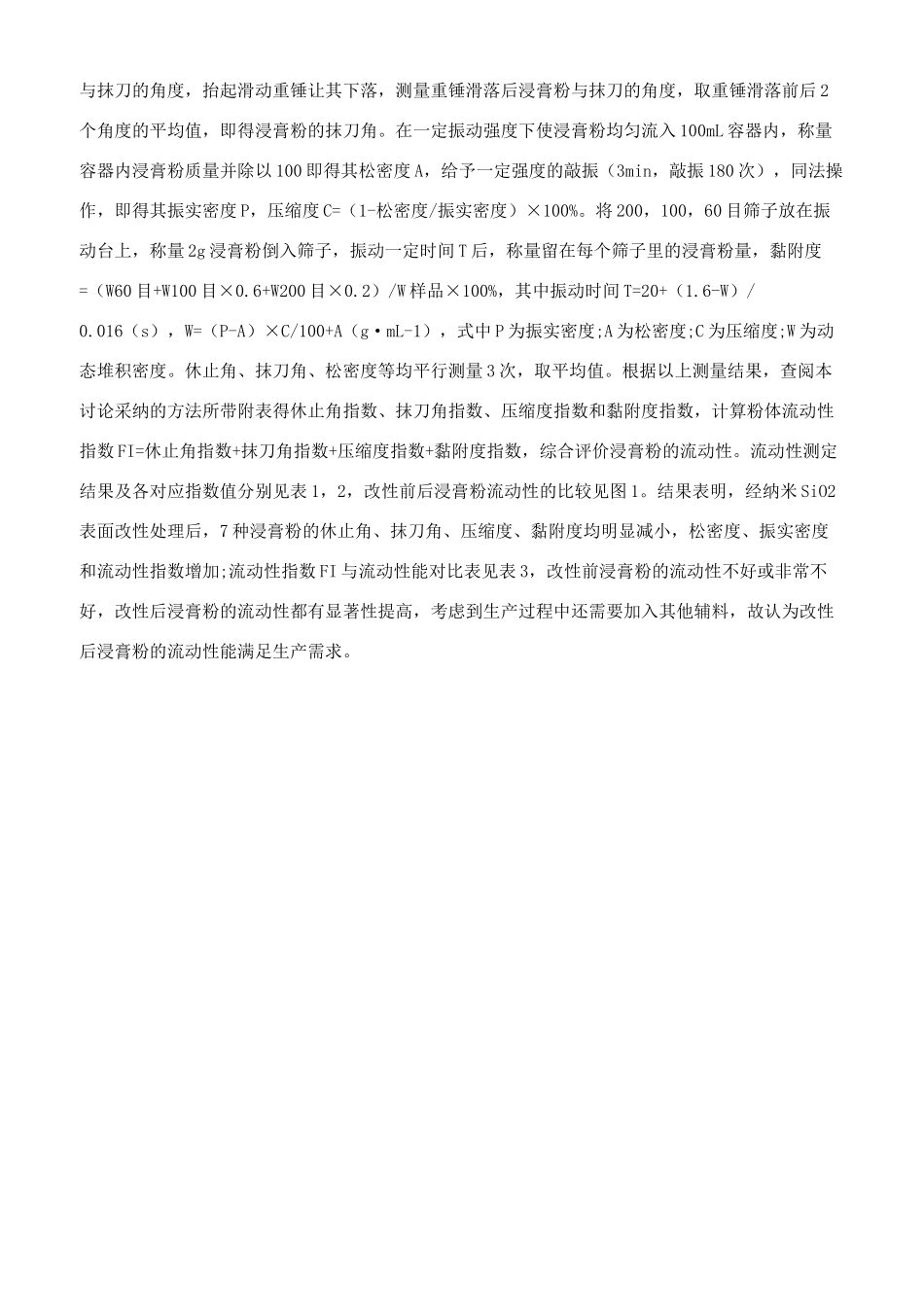

粉体表面改性技术改善中药浸膏粉流动性的研究_第2页
2/2
粉体表面改性技术改善中药浸膏粉流动性的讨论打开文本图片集[收稿日期]2024-07-29中药浸膏粉是中药固体制剂的主要原料,流动性普遍较差,影响固体制剂的生产和质量[1-3]。目前制剂生产中改善浸膏粉流动性的常用方法是制粒或加入助流剂。制粒法增加了生产工艺单元和成本,且制粒后的可压性明显下降,所制片剂易出现崩解迟缓、溶出度差等问题[4],而加入助流剂法常无法均匀分散或者由于加入量多,造成服用量大。可见,寻求更有效改善中药浸膏粉流动性的新方法势在必行。1 材料玄参(批号 140201),麦冬(批号 140201),甘草(批号 130701),桔梗(批号 140301)均购自武汉刘天保药业有限责任公司中药饮片厂;葛根浸膏粉(批号 140401),甘草浸膏粉(批号140320),金钱草浸膏粉(批号 140210)购自西安嘉天生物科技有限公司;大黄浸膏粉(批号140325),冬凌草浸膏粉(批号 140329),北豆根浸膏粉(批号 140329)购自西安润雪生物科技有限公司;葛根、大黄、冬凌草分别为不同浓度乙醇提取,甘草和北豆根为水提取,金钱草为甲醇提取,葛根浸膏粉、甘草浸膏粉和金钱草浸膏粉为喷雾干燥制得,大黄浸膏粉、冬凌草浸膏粉和北豆根浸膏粉为减压干燥制得。所有浸膏粉均密封置于干燥器中保存。纳米 SiO2(批号 12102401),粒径 0~14nm,购自CabotCorporation,Boston,Massachusetts。2 方法与结果2.1 浸膏粉与改性浸膏粉的制备2.1.1 玄麦甘桔浸膏粉的制备取玄参、麦冬、甘草、桔梗饮片,根据《中国药典》2024 年版一部方法制备玄麦甘桔浸膏,并经减压干燥、粉碎过 80 目筛即得。2.2 改性前后浸膏粉流动性测定[14-15]采纳粉体流动性测试仪测定浸膏粉的流动性。取一定量的待测浸膏粉于筛筒内,在一定的振动强度下使浸膏粉通过漏斗均匀流出,直至获得最高的圆锥体,测量圆锥体斜面与平面的夹角,即得浸膏粉的休止角。把粉料托盘升到与抹刀接触的位置,加入浸膏粉,降低托盘,测量抹刀上浸膏粉与抹刀的角度,抬起滑动重锤让其下落,测量重锤滑落后浸膏粉与抹刀的角度,取重锤滑落前后 2个角度的平均值,即得浸膏粉的抹刀角。在一定振动强度下使浸膏粉均匀流入 100mL 容器内,称量容器内浸膏粉质量并除以 100 即得其松密度 A,给予一定强度的敲振(3min,敲振 180 次),同法操作,即得其振实密度 P,压缩度 C=(1-松密度/振实密度)×100%。将 200,100,60 目筛子放在振动台上,称量 2g 浸膏粉倒入筛子,振动一定时间 T ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

粉体表面改性技术改善中药浸膏粉流动性的研究

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
