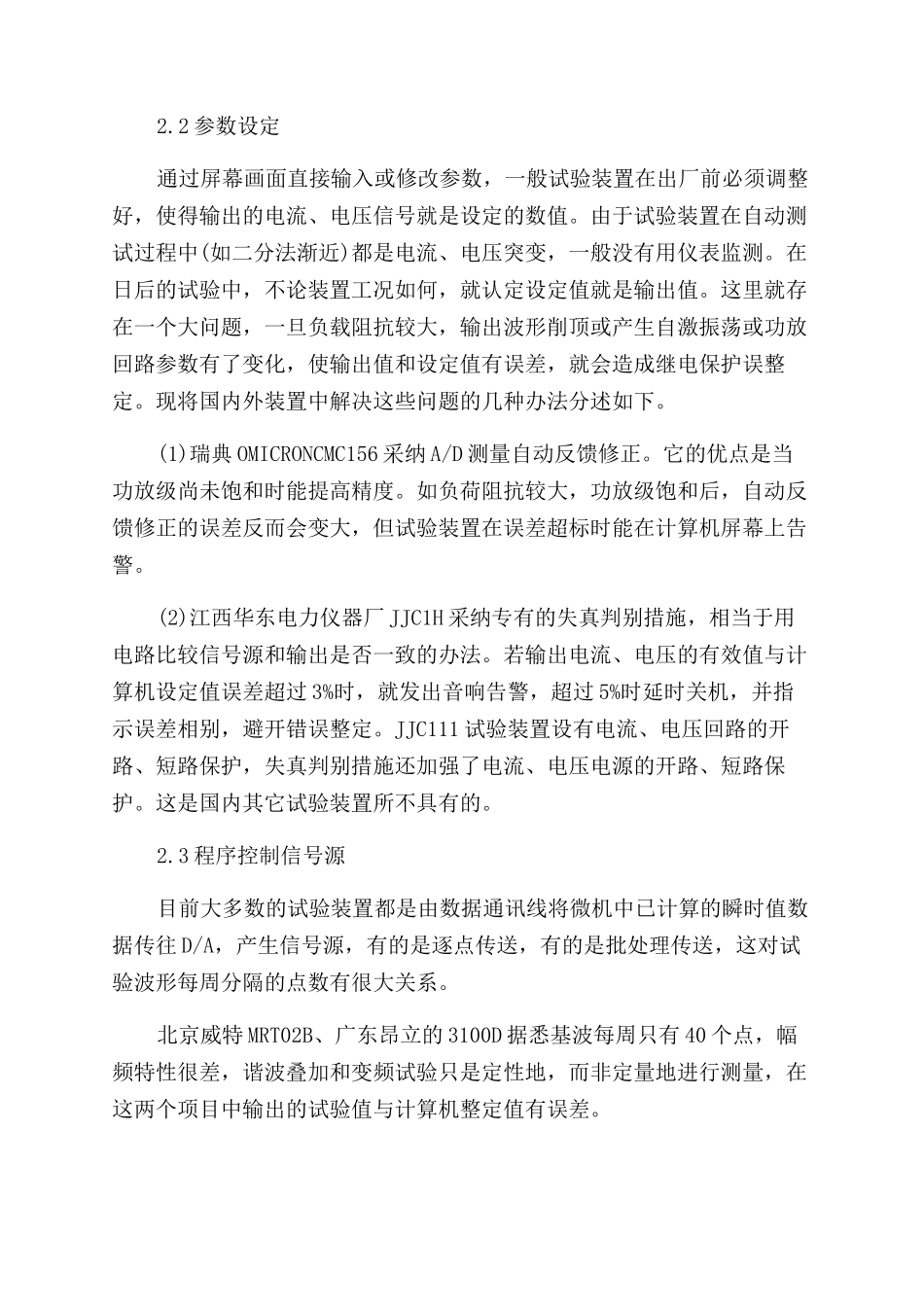

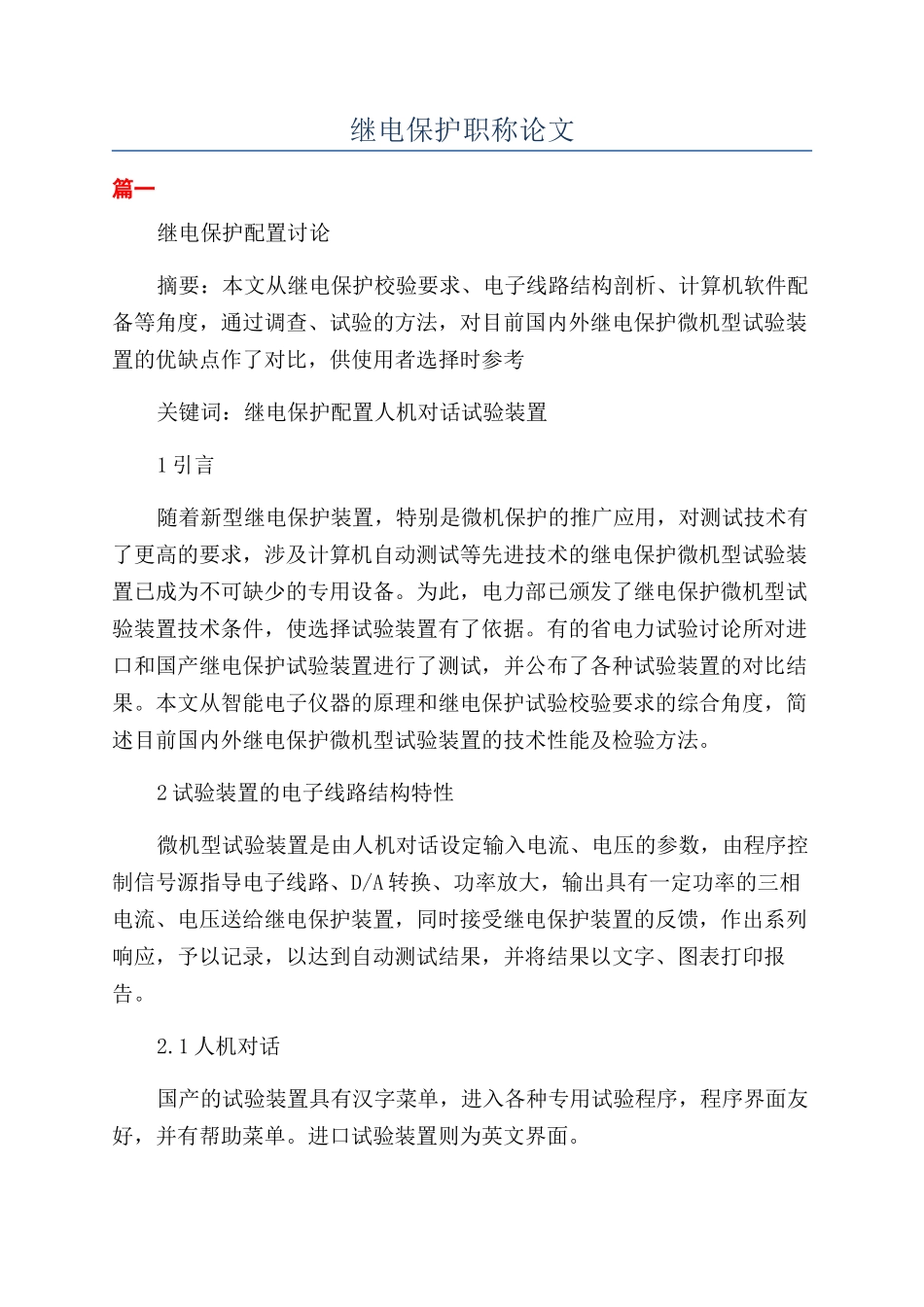

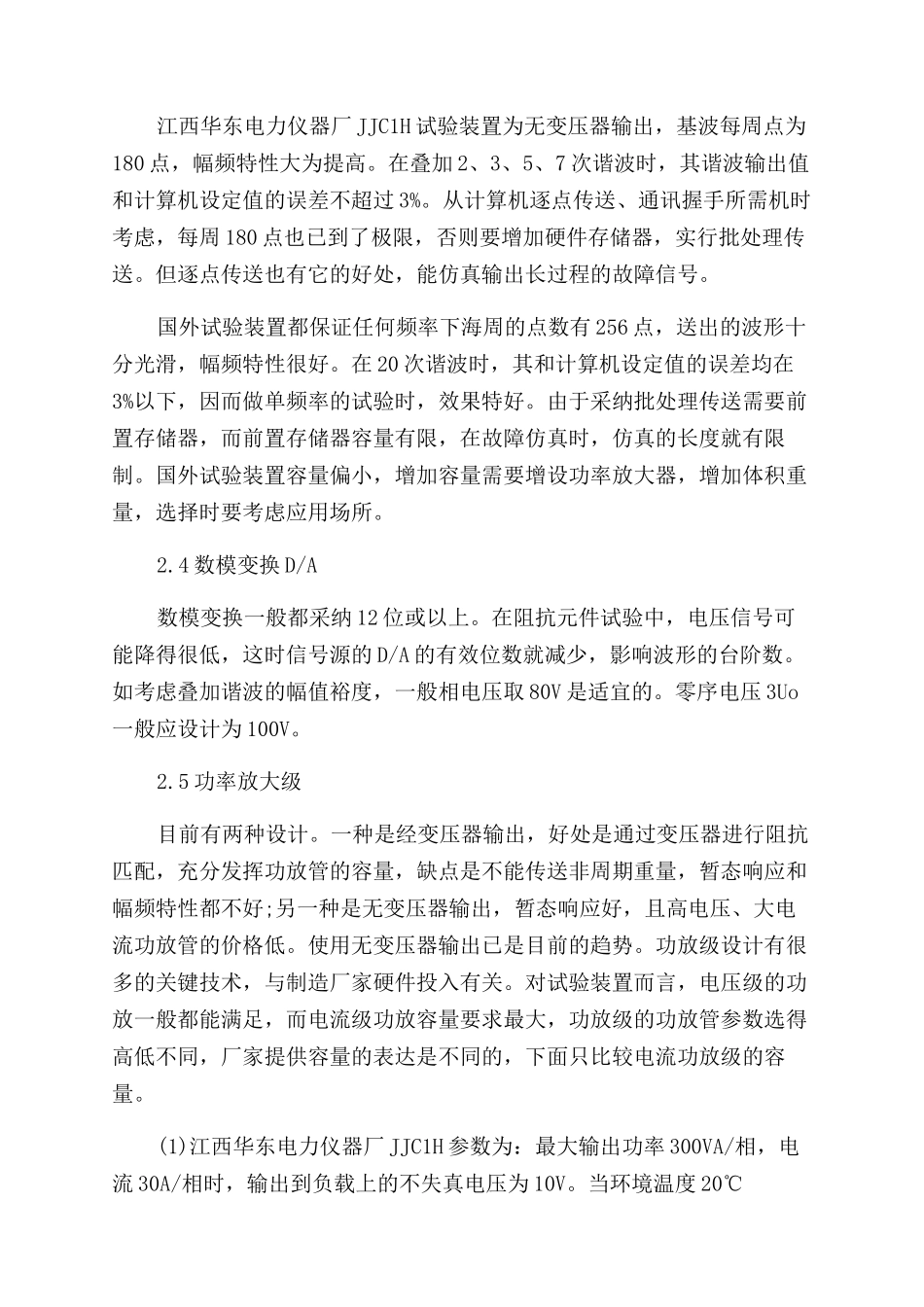

继电保护职称论文篇一继电保护配置讨论摘要：本文从继电保护校验要求、电子线路结构剖析、计算机软件配备等角度，通过调查、试验的方法，对目前国内外继电保护微机型试验装置的优缺点作了对比，供使用者选择时参考关键词：继电保护配置人机对话试验装置1 引言随着新型继电保护装置，特别是微机保护的推广应用，对测试技术有了更高的要求，涉及计算机自动测试等先进技术的继电保护微机型试验装置已成为不可缺少的专用设备。为此，电力部已颁发了继电保护微机型试验装置技术条件，使选择试验装置有了依据。有的省电力试验讨论所对进口和国产继电保护试验装置进行了测试，并公布了各种试验装置的对比结果。本文从智能电子仪器的原理和继电保护试验校验要求的综合角度，简述目前国内外继电保护微机型试验装置的技术性能及检验方法。2 试验装置的电子线路结构特性微机型试验装置是由人机对话设定输入电流、电压的参数，由程序控制信号源指导电子线路、D/A 转换、功率放大，输出具有一定功率的三相电流、电压送给继电保护装置，同时接受继电保护装置的反馈，作出系列响应，予以记录，以达到自动测试结果，并将结果以文字、图表打印报告。2.1 人机对话国产的试验装置具有汉字菜单，进入各种专用试验程序，程序界面友好，并有帮助菜单。进口试验装置则为英文界面。2.2 参数设定通过屏幕画面直接输入或修改参数，一般试验装置在出厂前必须调整好，使得输出的电流、电压信号就是设定的数值。由于试验装置在自动测试过程中(如二分法渐近)都是电流、电压突变，一般没有用仪表监测。在日后的试验中，不论装置工况如何，就认定设定值就是输出值。这里就存在一个大问题，一旦负载阻抗较大，输出波形削顶或产生自激振荡或功放回路参数有了变化，使输出值和设定值有误差，就会造成继电保护误整定。现将国内外装置中解决这些问题的几种办法分述如下。(1)瑞典 OMICRONCMC156 采纳 A/D 测量自动反馈修正。它的优点是当功放级尚未饱和时能提高精度。如负荷阻抗较大，功放级饱和后，自动反馈修正的误差反而会变大，但试验装置在误差超标时能在计算机屏幕上告警。(2)江西华东电力仪器厂 JJC1H 采纳专有的失真判别措施，相当于用电路比较信号源和输出是否一致的办法。若输出电流、电压的有效值与计算机设定值误差超过 3%时，就发出音响告警，超过 5%时延时关机，并指示误差相别，避开错误整定。JJC111 试验装置设有电流、电压回路的开路、短路保护，失真判别...
