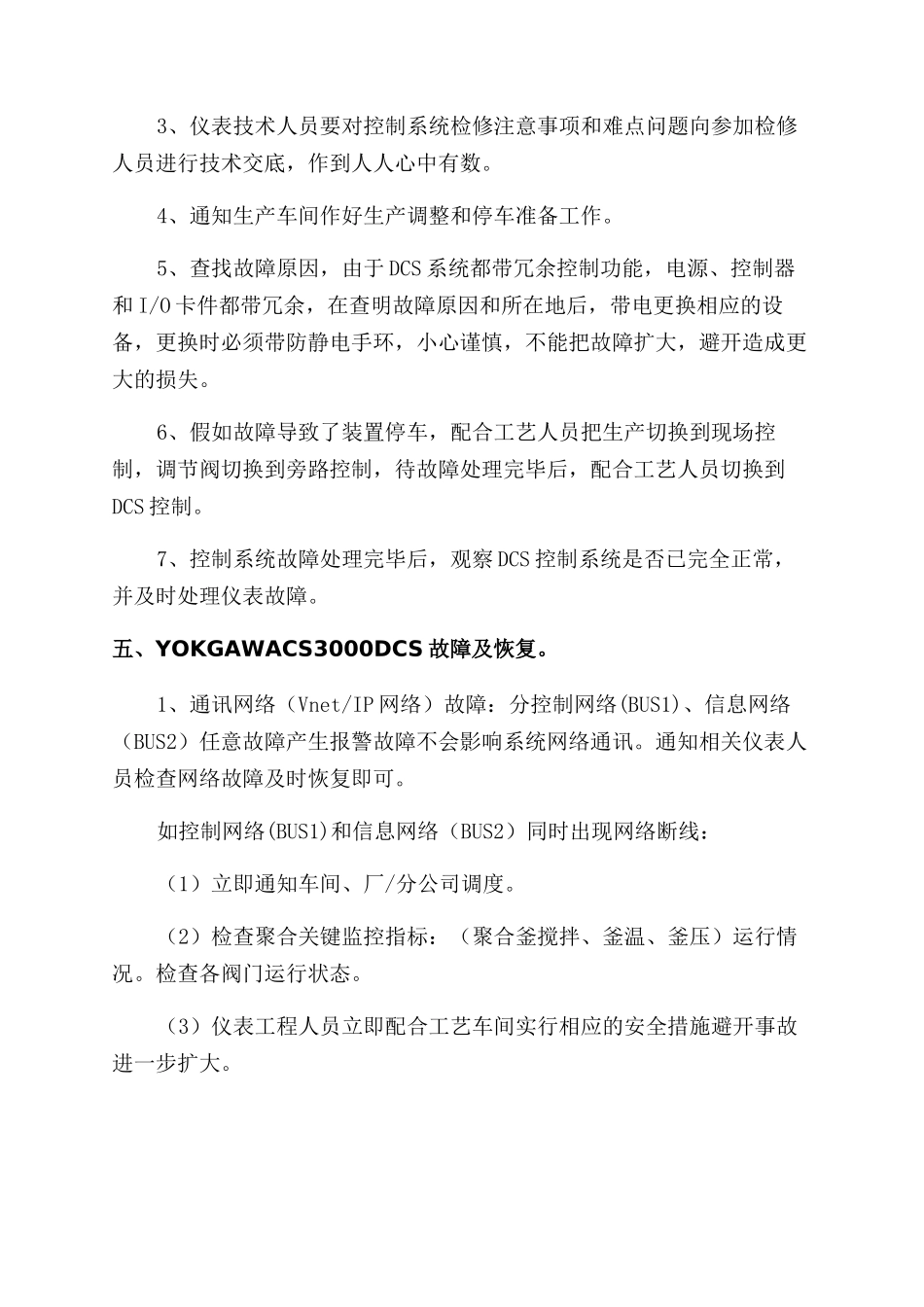

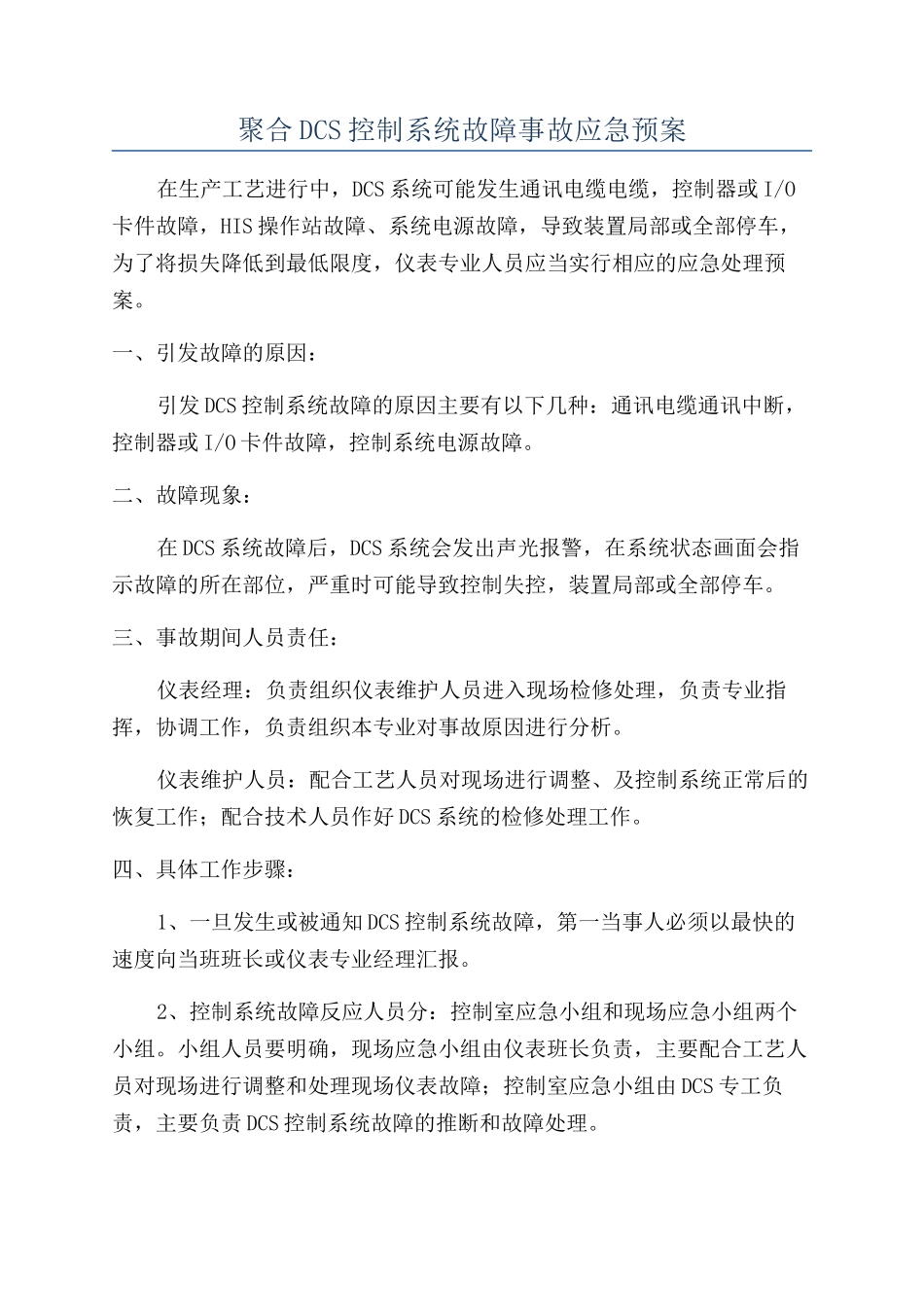

聚合 DCS 控制系统故障事故应急预案在生产工艺进行中,DCS 系统可能发生通讯电缆电缆,控制器或 I/O卡件故障,HIS 操作站故障、系统电源故障,导致装置局部或全部停车,为了将损失降低到最低限度,仪表专业人员应当实行相应的应急处理预案。一、引发故障的原因:引发 DCS 控制系统故障的原因主要有以下几种:通讯电缆通讯中断,控制器或 I/O 卡件故障,控制系统电源故障。二、故障现象:在 DCS 系统故障后,DCS 系统会发出声光报警,在系统状态画面会指示故障的所在部位,严重时可能导致控制失控,装置局部或全部停车。三、事故期间人员责任:仪表经理:负责组织仪表维护人员进入现场检修处理,负责专业指挥,协调工作,负责组织本专业对事故原因进行分析。仪表维护人员:配合工艺人员对现场进行调整、及控制系统正常后的恢复工作;配合技术人员作好 DCS 系统的检修处理工作。四、具体工作步骤:1、一旦发生或被通知 DCS 控制系统故障,第一当事人必须以最快的速度向当班班长或仪表专业经理汇报。2、控制系统故障反应人员分:控制室应急小组和现场应急小组两个小组。小组人员要明确,现场应急小组由仪表班长负责,主要配合工艺人员对现场进行调整和处理现场仪表故障;控制室应急小组由 DCS 专工负责,主要负责 DCS 控制系统故障的推断和故障处理。3、仪表技术人员要对控制系统检修注意事项和难点问题向参加检修人员进行技术交底,作到人人心中有数。4、通知生产车间作好生产调整和停车准备工作。5、查找故障原因,由于 DCS 系统都带冗余控制功能,电源、控制器和 I/O 卡件都带冗余,在查明故障原因和所在地后,带电更换相应的设备,更换时必须带防静电手环,小心谨慎,不能把故障扩大,避开造成更大的损失。6、假如故障导致了装置停车,配合工艺人员把生产切换到现场控制,调节阀切换到旁路控制,待故障处理完毕后,配合工艺人员切换到DCS 控制。7、控制系统故障处理完毕后,观察 DCS 控制系统是否已完全正常,并及时处理仪表故障。五、YOKGAWACS3000DCS 故障及恢复。1、通讯网络(Vnet/IP 网络)故障:分控制网络(BUS1)、信息网络(BUS2)任意故障产生报警故障不会影响系统网络通讯。通知相关仪表人员检查网络故障及时恢复即可。如控制网络(BUS1)和信息网络(BUS2)同时出现网络断线:(1)立即通知车间、厂/分公司调度。(2)检查聚合关键监控指标:(聚合釜搅拌、釜温、釜压)运行情况。检查各阀门运行状态。(3)...
