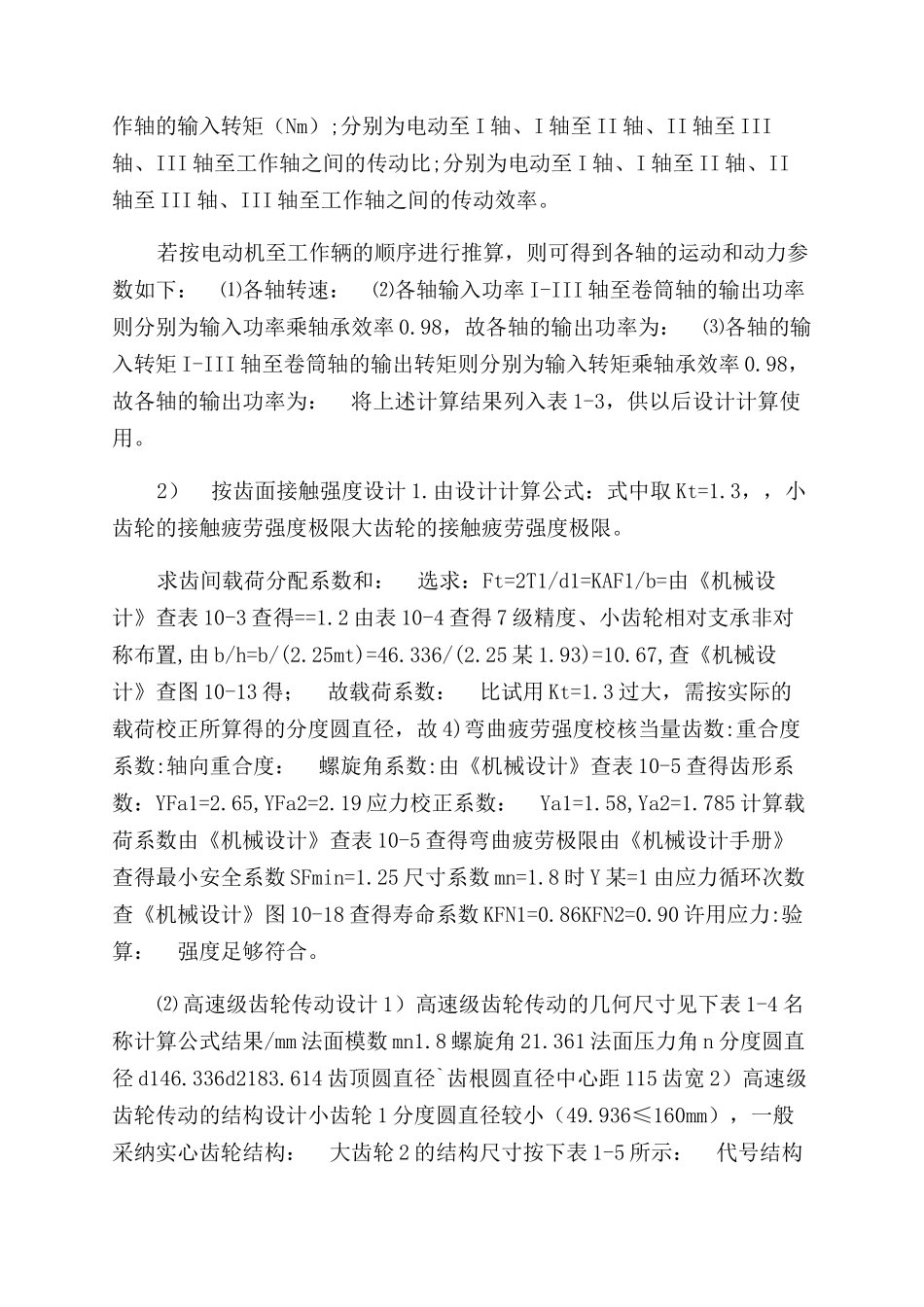

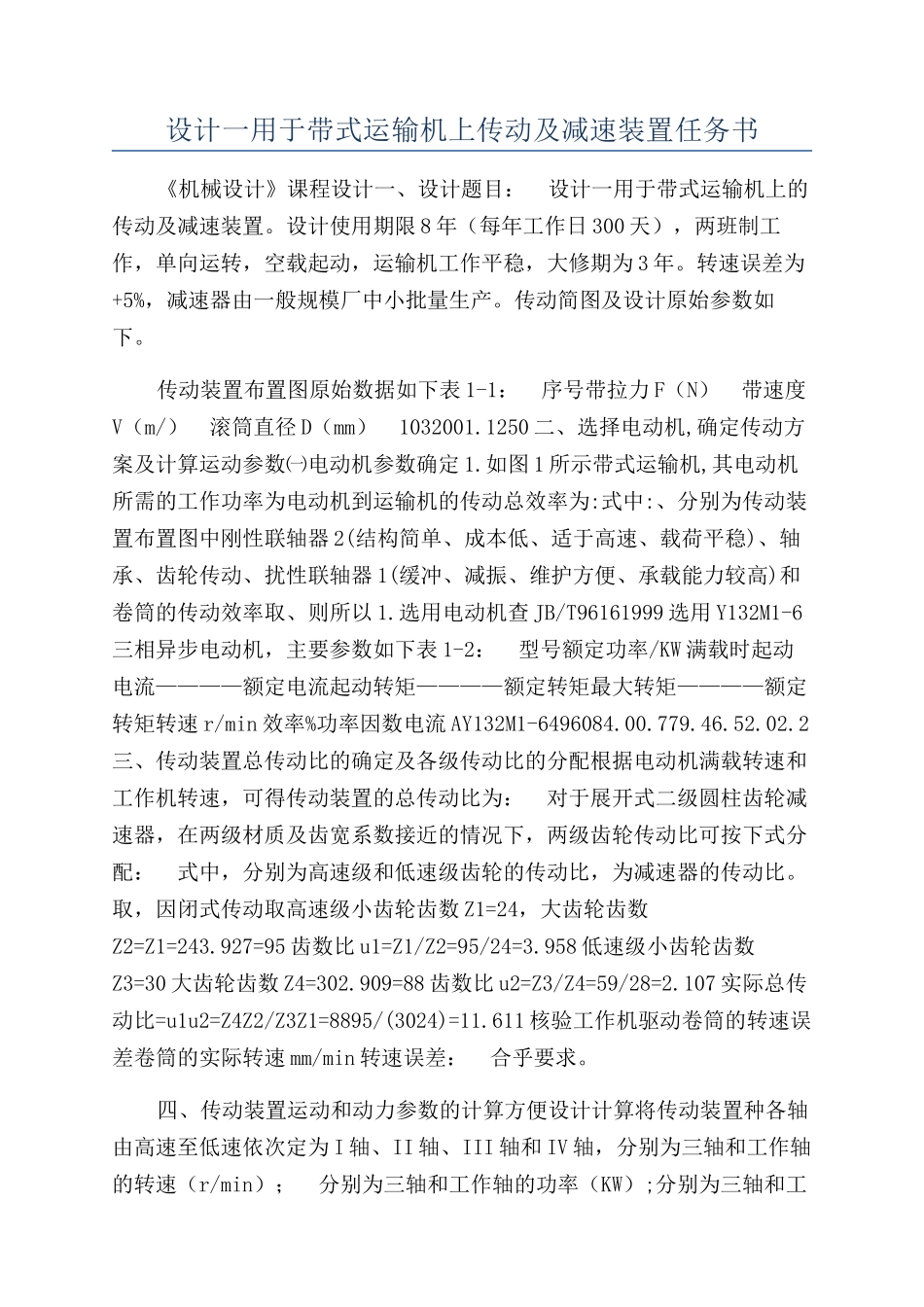

设计一用于带式运输机上传动及减速装置任务书《机械设计》课程设计一、设计题目： 设计一用于带式运输机上的传动及减速装置。设计使用期限 8 年（每年工作日 300 天），两班制工作，单向运转，空载起动，运输机工作平稳，大修期为 3 年。转速误差为+5%，减速器由一般规模厂中小批量生产。传动简图及设计原始参数如下。传动装置布置图原始数据如下表 1-1： 序号带拉力 F（N） 带速度V（m/） 滚筒直径 D（mm） 1032001.1250 二、选择电动机,确定传动方案及计算运动参数㈠电动机参数确定 1.如图 1 所示带式运输机,其电动机所需的工作功率为电动机到运输机的传动总效率为:式中:、分别为传动装置布置图中刚性联轴器 2(结构简单、成本低、适于高速、载荷平稳)、轴承、齿轮传动、扰性联轴器 1(缓冲、减振、维护方便、承载能力较高)和卷筒的传动效率取、则所以 1.选用电动机查 JB/T96161999 选用 Y132M1-6三相异步电动机，主要参数如下表 1-2： 型号额定功率/KW 满载时起动电流————额定电流起动转矩————额定转矩最大转矩————额定转矩转速 r/min 效率%功率因数电流 AY132M1-6496084.00.779.46.52.02.2三、传动装置总传动比的确定及各级传动比的分配根据电动机满载转速和工作机转速，可得传动装置的总传动比为： 对于展开式二级圆柱齿轮减速器，在两级材质及齿宽系数接近的情况下，两级齿轮传动比可按下式分配： 式中，分别为高速级和低速级齿轮的传动比，为减速器的传动比。取，因闭式传动取高速级小齿轮齿数 Z1=24，大齿轮齿数Z2=Z1=243.927=95 齿数比 u1=Z1/Z2=95/24=3.958 低速级小齿轮齿数Z3=30 大齿轮齿数 Z4=302.909=88 齿数比 u2=Z3/Z4=59/28=2.107 实际总传动比=u1u2=Z4Z2/Z3Z1=8895/(3024)=11.611 核验工作机驱动卷筒的转速误差卷筒的实际转速 mm/min 转速误差： 合乎要求。四、传动装置运动和动力参数的计算方便设计计算将传动装置种各轴由高速至低速依次定为 I 轴、II 轴、III 轴和 IV 轴，分别为三轴和工作轴的转速（r/min）； 分别为三轴和工作轴的功率（KW）;分别为三轴和工作轴的输入转矩（Nm）;分别为电动至 I 轴、I 轴至 II 轴、II 轴至 III轴、III 轴至工作轴之间的传动比;分别为电动至 I 轴、I 轴至 II 轴、II轴至 III 轴、III 轴至工作轴之间的传动效率。若按电动机至工作辆的顺序进行推算，则可得到各轴的运动和动力参数如下： ⑴各轴转速： ⑵各...
