超高层建筑钢结构吊装施工技术研究

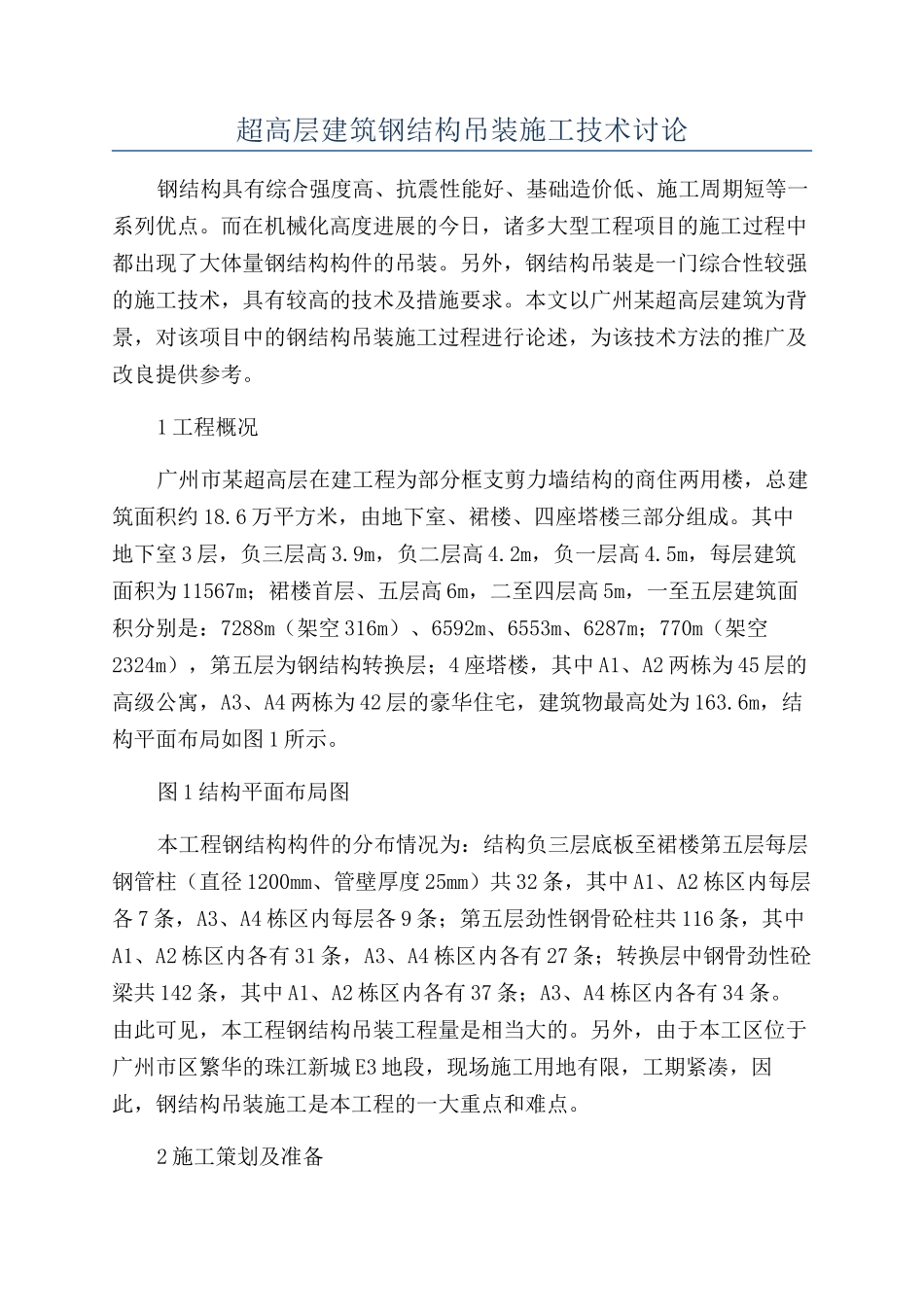

超高层建筑钢结构吊装施工技术研究_第1页
1/8

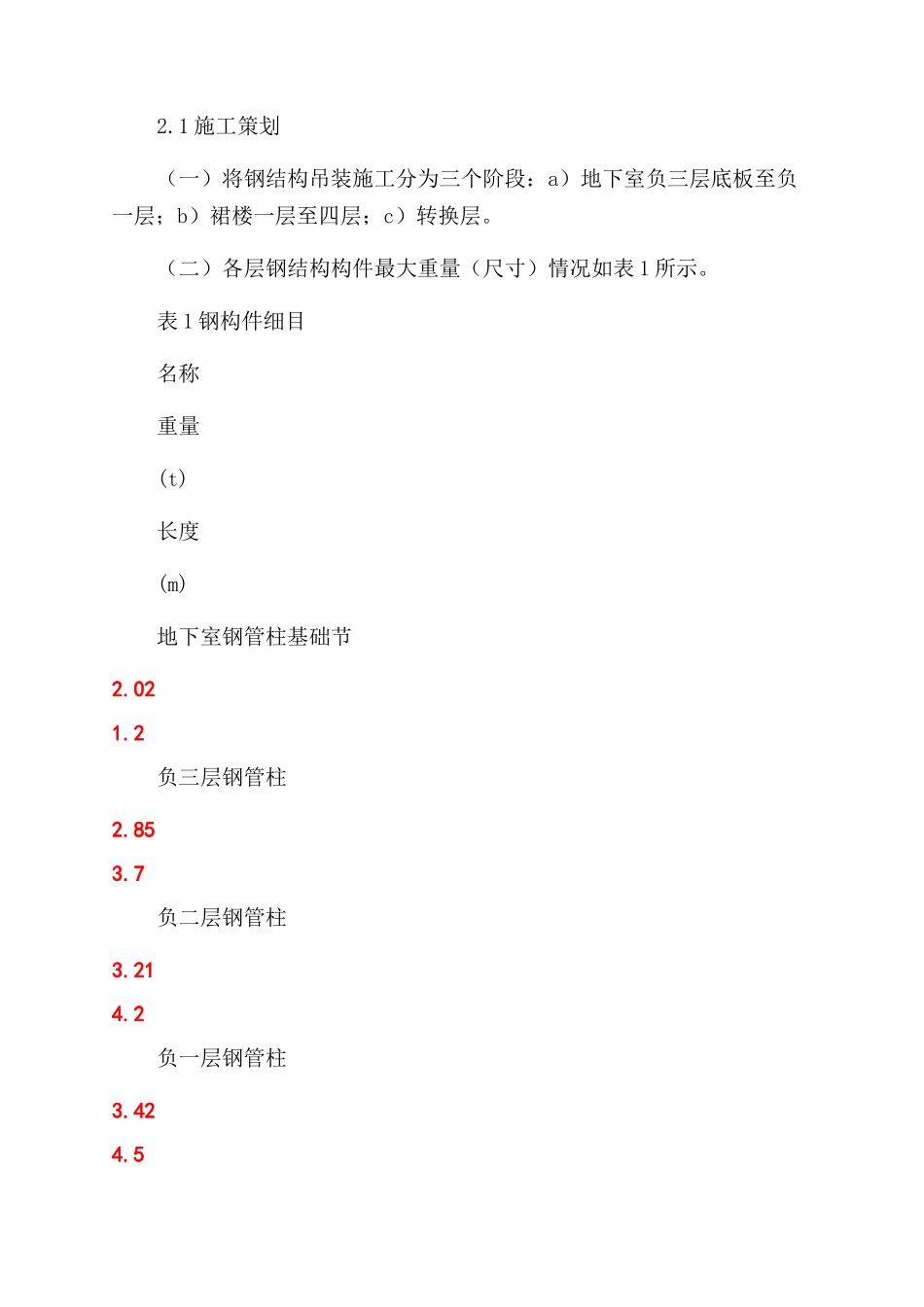

超高层建筑钢结构吊装施工技术研究_第2页
2/8

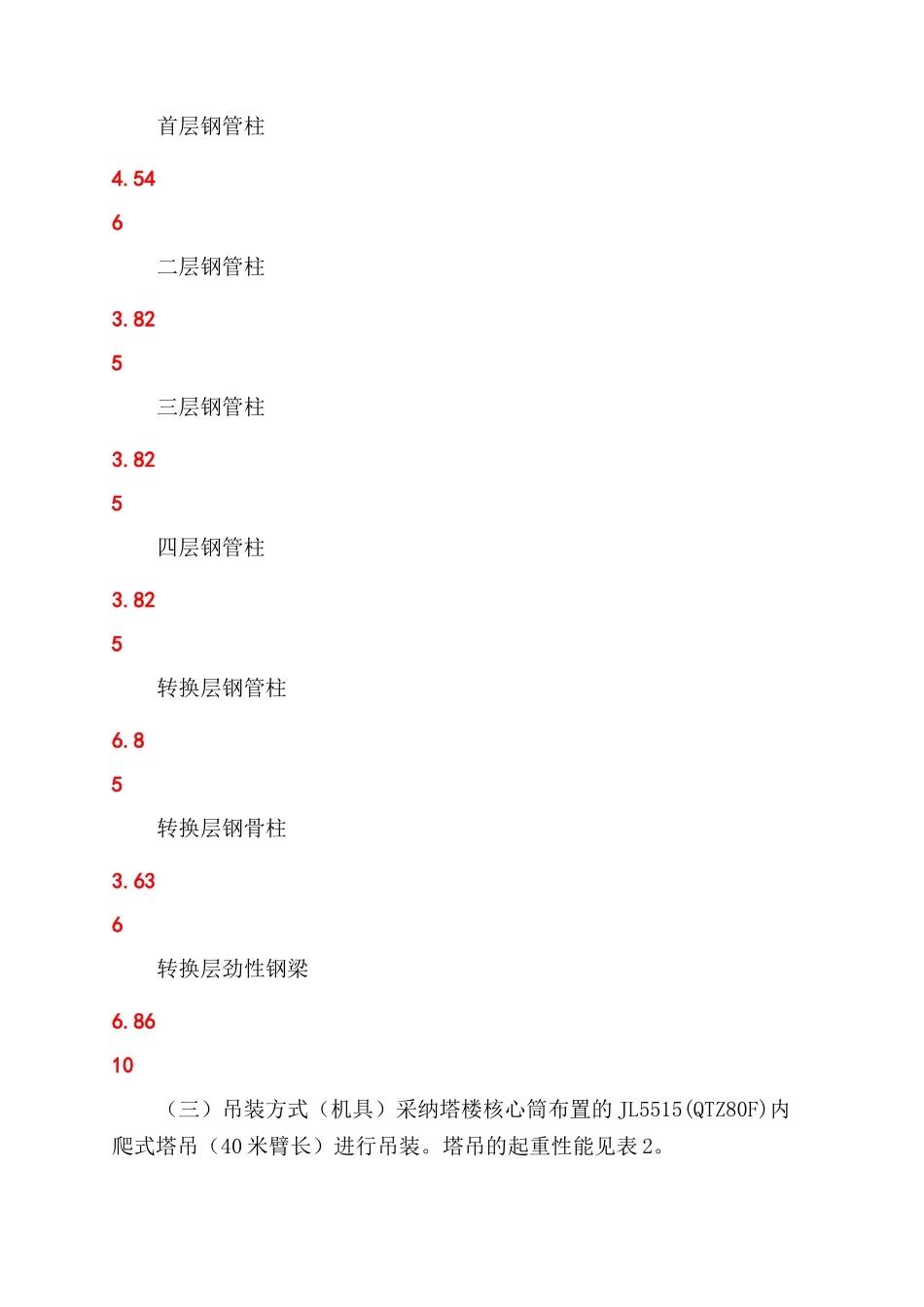

超高层建筑钢结构吊装施工技术研究_第3页
3/8
超高层建筑钢结构吊装施工技术讨论钢结构具有综合强度高、抗震性能好、基础造价低、施工周期短等一系列优点。而在机械化高度进展的今日,诸多大型工程项目的施工过程中都出现了大体量钢结构构件的吊装。另外,钢结构吊装是一门综合性较强的施工技术,具有较高的技术及措施要求。本文以广州某超高层建筑为背景,对该项目中的钢结构吊装施工过程进行论述,为该技术方法的推广及改良提供参考。1 工程概况广州市某超高层在建工程为部分框支剪力墙结构的商住两用楼,总建筑面积约 18.6 万平方米,由地下室、裙楼、四座塔楼三部分组成。其中地下室 3 层,负三层高 3.9m,负二层高 4.2m,负一层高 4.5m,每层建筑面积为 11567m;裙楼首层、五层高 6m,二至四层高 5m,一至五层建筑面积分别是:7288m(架空 316m)、6592m、6553m、6287m;770m(架空2324m),第五层为钢结构转换层;4 座塔楼,其中 A1、A2 两栋为 45 层的高级公寓,A3、A4 两栋为 42 层的豪华住宅,建筑物最高处为 163.6m,结构平面布局如图 1 所示。图 1 结构平面布局图本工程钢结构构件的分布情况为:结构负三层底板至裙楼第五层每层钢管柱(直径 1200mm、管壁厚度 25mm)共 32 条,其中 A1、A2 栋区内每层各 7 条,A3、A4 栋区内每层各 9 条;第五层劲性钢骨砼柱共 116 条,其中A1、A2 栋区内各有 31 条,A3、A4 栋区内各有 27 条;转换层中钢骨劲性砼梁共 142 条,其中 A1、A2 栋区内各有 37 条;A3、A4 栋区内各有 34 条。由此可见,本工程钢结构吊装工程量是相当大的。另外,由于本工区位于广州市区繁华的珠江新城 E3 地段,现场施工用地有限,工期紧凑,因此,钢结构吊装施工是本工程的一大重点和难点。2 施工策划及准备2.1 施工策划(一)将钢结构吊装施工分为三个阶段:a)地下室负三层底板至负一层;b)裙楼一层至四层;c)转换层。(二)各层钢结构构件最大重量(尺寸)情况如表 1 所示。表 1 钢构件细目名称重量(t)长度(m)地下室钢管柱基础节2.021.2负三层钢管柱2.853.7负二层钢管柱3.214.2负一层钢管柱3.424.5首层钢管柱4.546二层钢管柱3.825三层钢管柱3.825四层钢管柱3.825转换层钢管柱6.85转换层钢骨柱3.636转换层劲性钢梁6.8610(三)吊装方式(机具)采纳塔楼核心筒布置的 JL5515(QTZ80F)内爬式塔吊(40 米臂长)进行吊装。塔吊的起重性能见表 2。表 2 塔吊起重性能工作幅度(m)2.5~15.1162024283236...
