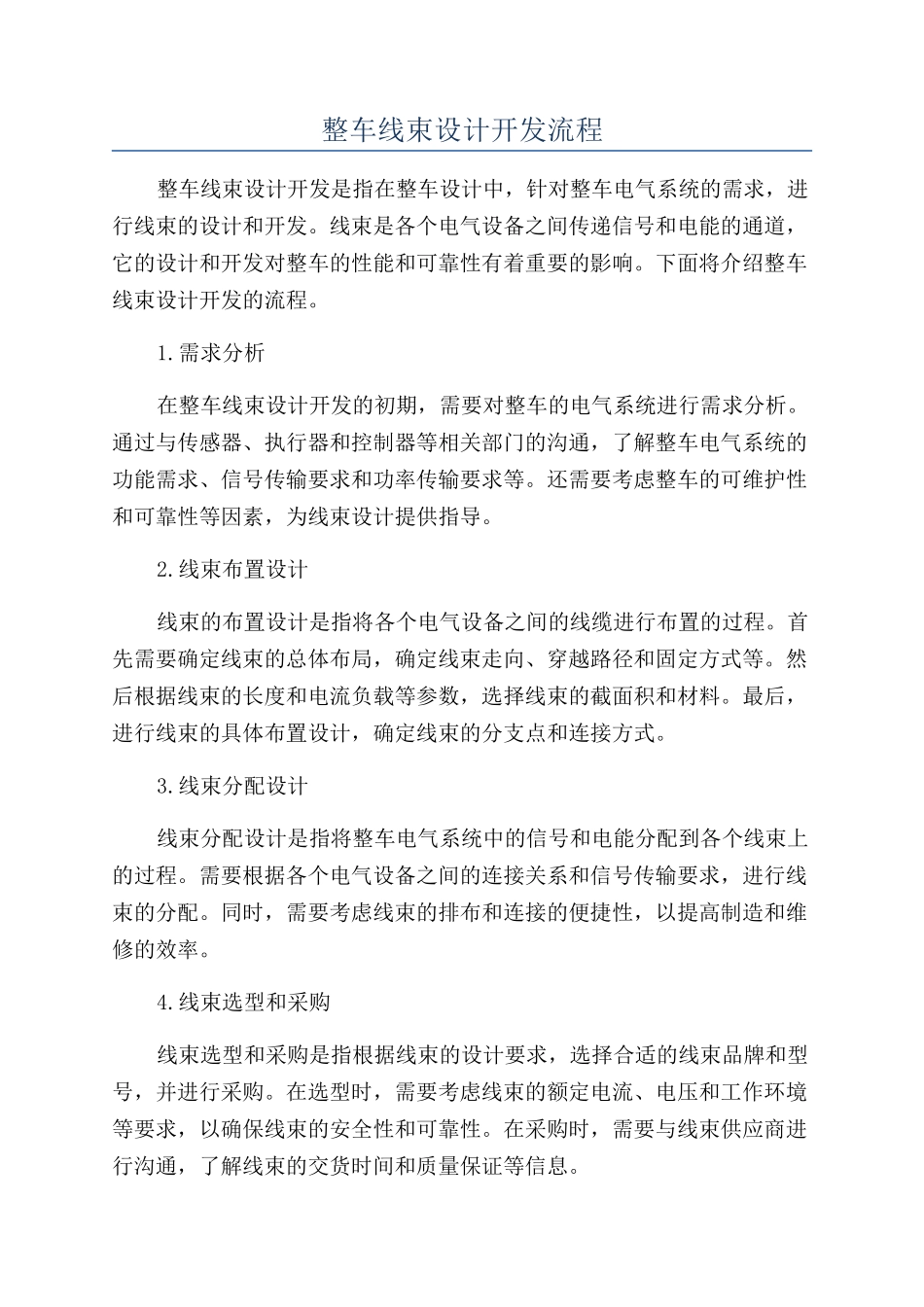

整车线束设计开发流程_第1页
1/2

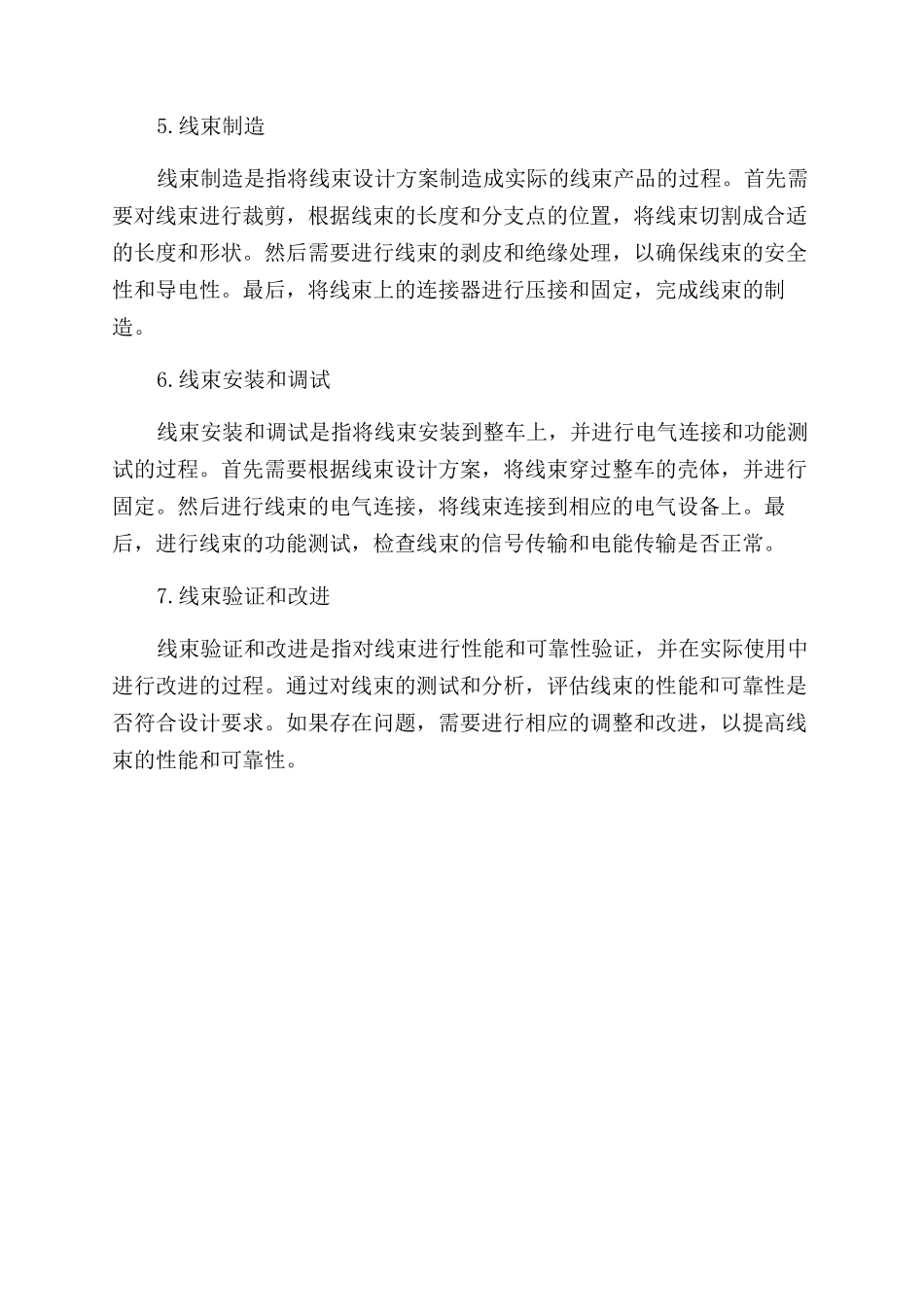

整车线束设计开发流程_第2页
2/2
整车线束设计开发流程整车线束设计开发是指在整车设计中,针对整车电气系统的需求,进行线束的设计和开发。线束是各个电气设备之间传递信号和电能的通道,它的设计和开发对整车的性能和可靠性有着重要的影响。下面将介绍整车线束设计开发的流程。1.需求分析在整车线束设计开发的初期,需要对整车的电气系统进行需求分析。通过与传感器、执行器和控制器等相关部门的沟通,了解整车电气系统的功能需求、信号传输要求和功率传输要求等。还需要考虑整车的可维护性和可靠性等因素,为线束设计提供指导。2.线束布置设计线束的布置设计是指将各个电气设备之间的线缆进行布置的过程。首先需要确定线束的总体布局,确定线束走向、穿越路径和固定方式等。然后根据线束的长度和电流负载等参数,选择线束的截面积和材料。最后,进行线束的具体布置设计,确定线束的分支点和连接方式。3.线束分配设计线束分配设计是指将整车电气系统中的信号和电能分配到各个线束上的过程。需要根据各个电气设备之间的连接关系和信号传输要求,进行线束的分配。同时,需要考虑线束的排布和连接的便捷性,以提高制造和维修的效率。4.线束选型和采购线束选型和采购是指根据线束的设计要求,选择合适的线束品牌和型号,并进行采购。在选型时,需要考虑线束的额定电流、电压和工作环境等要求,以确保线束的安全性和可靠性。在采购时,需要与线束供应商进行沟通,了解线束的交货时间和质量保证等信息。5.线束制造线束制造是指将线束设计方案制造成实际的线束产品的过程。首先需要对线束进行裁剪,根据线束的长度和分支点的位置,将线束切割成合适的长度和形状。然后需要进行线束的剥皮和绝缘处理,以确保线束的安全性和导电性。最后,将线束上的连接器进行压接和固定,完成线束的制造。6.线束安装和调试线束安装和调试是指将线束安装到整车上,并进行电气连接和功能测试的过程。首先需要根据线束设计方案,将线束穿过整车的壳体,并进行固定。然后进行线束的电气连接,将线束连接到相应的电气设备上。最后,进行线束的功能测试,检查线束的信号传输和电能传输是否正常。7.线束验证和改进线束验证和改进是指对线束进行性能和可靠性验证,并在实际使用中进行改进的过程。通过对线束的测试和分析,评估线束的性能和可靠性是否符合设计要求。如果存在问题,需要进行相应的调整和改进,以提高线束的性能和可靠性。
