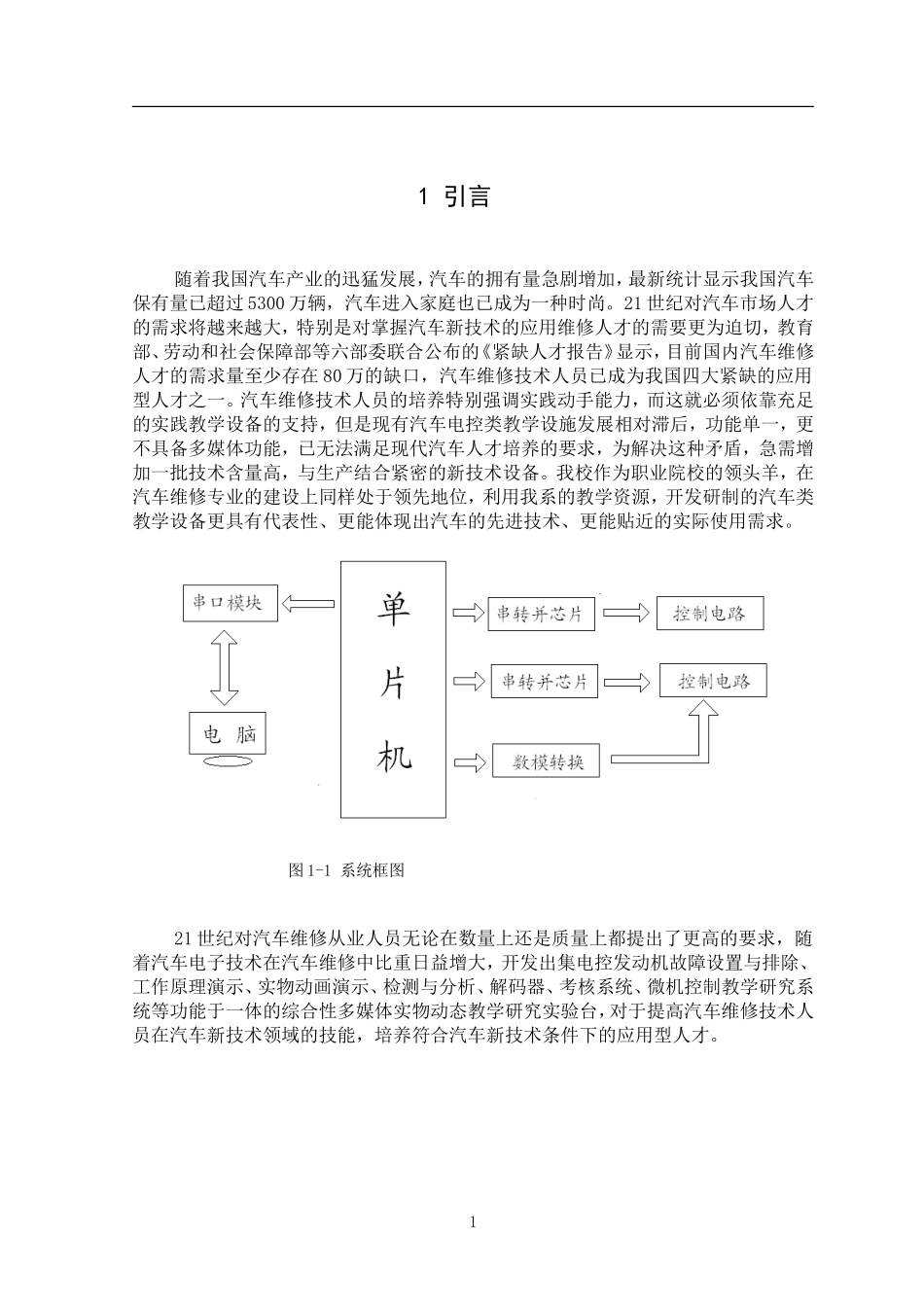

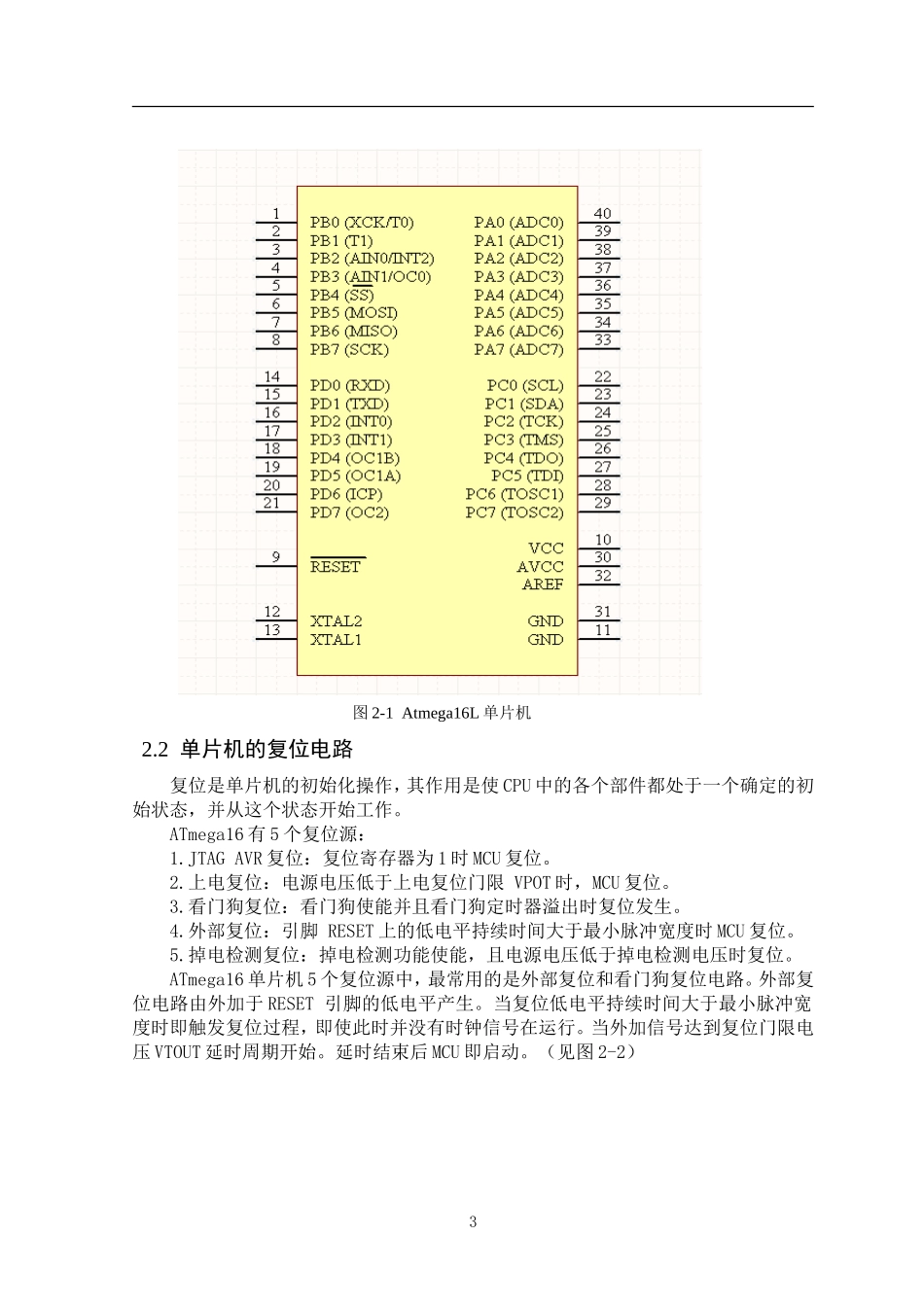

1 引言随着我国汽车产业的迅猛发展,汽车的拥有量急剧增加,最新统计显示我国汽车保有量已超过 5300 万辆,汽车进入家庭也已成为一种时尚。21 世纪对汽车市场人才的需求将越来越大,特别是对掌握汽车新技术的应用维修人才的需要更为迫切,教育部、劳动和社会保障部等六部委联合公布的《紧缺人才报告》显示,目前国内汽车维修人才的需求量至少存在 80 万的缺口,汽车维修技术人员已成为我国四大紧缺的应用型人才之一。汽车维修技术人员的培养特别强调实践动手能力,而这就必须依靠充足的实践教学设备的支持,但是现有汽车电控类教学设施发展相对滞后,功能单一,更不具备多媒体功能,已无法满足现代汽车人才培养的要求,为解决这种矛盾,急需增加一批技术含量高,与生产结合紧密的新技术设备。我校作为职业院校的领头羊,在汽车维修专业的建设上同样处于领先地位,利用我系的教学资源,开发研制的汽车类教学设备更具有代表性、更能体现出汽车的先进技术、更能贴近的实际使用需求。 图 1-1 系统框图21 世纪对汽车维修从业人员无论在数量上还是质量上都提出了更高的要求,随着汽车电子技术在汽车维修中比重日益增大,开发出集电控发动机故障设置与排除、工作原理演示、实物动画演示、检测与分析、解码器、考核系统、微机控制教学研究系统等功能于一体的综合性多媒体实物动态教学研究实验台,对于提高汽车维修技术人员在汽车新技术领域的技能,培养符合汽车新技术条件下的应用型人才。1 2 Atmega16L 单片机2.1 单片机的概述ATmega16 是基于增强的 AVR RISC 结构的低功耗 8 位 CMOS 微控制器。由于其先进的指令集以及单时钟周期指令执行时间,ATmega16 的数据吞吐率高达 1MIPS/MHz,从而可以缓减系统在功耗和处理速度之间的矛盾。AVR 内核具有丰富的指令集和 32 个通用工作寄存器。所有的寄存器都直接与算逻单元(ALU)相连接,使得一条指令可以在一个时钟周期内同时访问两个独立的寄存器。这种结构大大提高了代码效率,并且具有比普通的 CISC 微控制器最高至 10 倍的数据吞吐率。ATmega16 有如下特点:16K 字节的系统内可编程 Flash(具有同时读写的能力,即 RWW),512 字节 EEPROM,1K 字节 SRAM,32 个通用 I/O 口线,32 个通用工作寄存器,用于边界扫描的 JTAG 接口,支持片内调试与编程,三个具有比较模式的灵活的定时器/计数器(T/C),片内/外中断,可编程串行 USART,有起始条件检测器的通用串行接口,8...
