110KV变电站电气二次部分设计VIP免费

110KV变电站电气二次部分设计_第1页
1/21
110KV变电站电气二次部分设计_第2页
2/21
110KV变电站电气二次部分设计_第3页
3/21

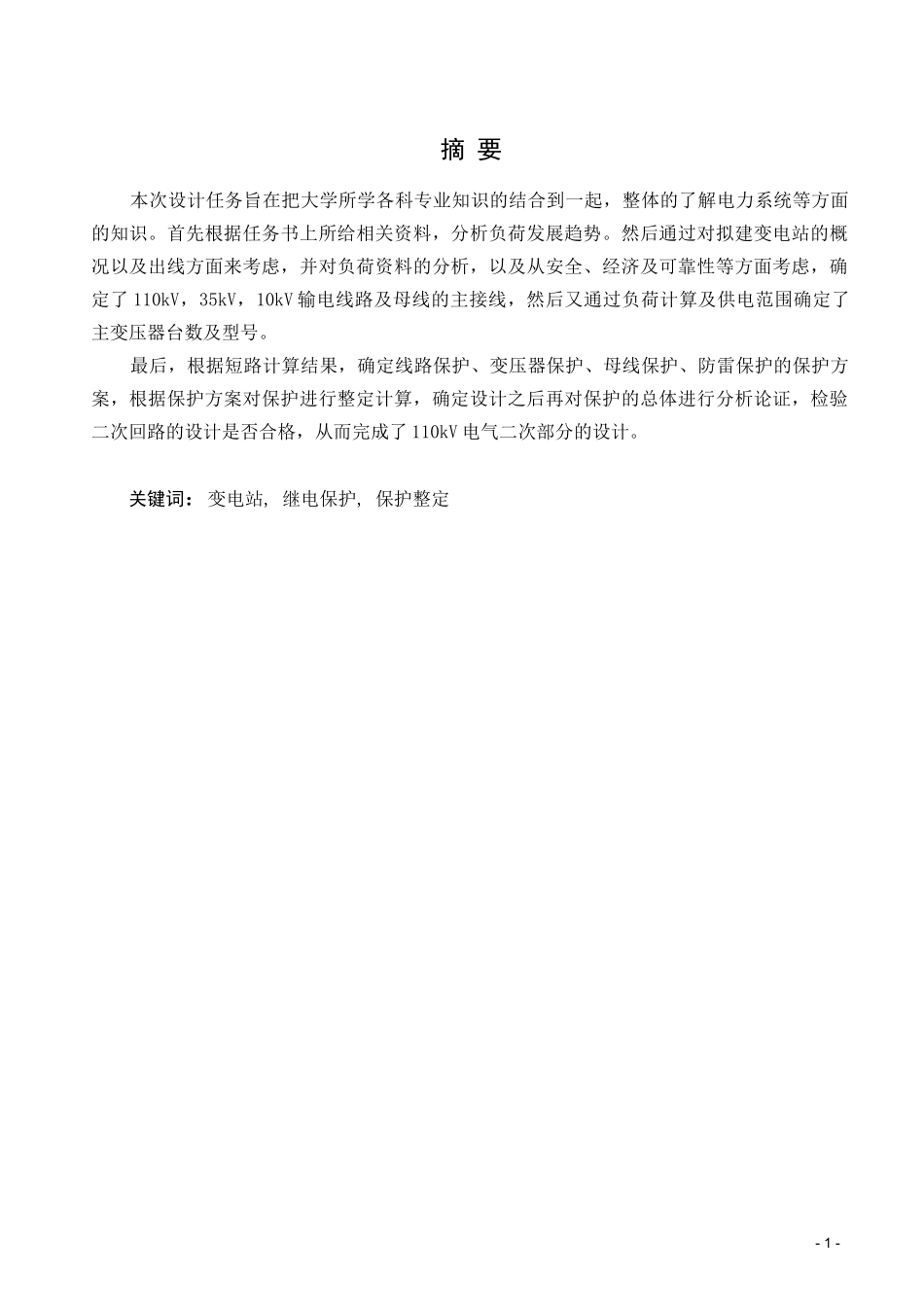

-1-摘要本次设计任务旨在把大学所学各科专业知识的结合到一起,整体的了解电力系统等方面的知识。首先根据任务书上所给相关资料,分析负荷发展趋势。然后通过对拟建变电站的概况以及出线方面来考虑,并对负荷资料的分析,以及从安全、经济及可靠性等方面考虑,确定了110kV,35kV,10kV输电线路及母线的主接线,然后又通过负荷计算及供电范围确定了主变压器台数及型号。最后,根据短路计算结果,确定线路保护、变压器保护、母线保护、防雷保护的保护方案,根据保护方案对保护进行整定计算,确定设计之后再对保护的总体进行分析论证,检验二次回路的设计是否合格,从而完成了110kV电气二次部分的设计。关键词:变电站,继电保护,保护整定-2-目录摘要....................................................................-1-1原始资料分析..........................................................-4-2一次部分的相关设计....................................................-6-2.1主变压器的选择极其参数............................................-6-2.2电气主接线设计...................................................-7-3短路电流计算..........................................................-8-3.1概述..............................................................-8-3.1.1短路的原因.....................................................-8-3.1.2计算短路电流的目的.............................................-8-3.2短路计算........................................................-8-3.2.1计算系统电抗..................................................-8-4线路保护..............................................................-11-4.1电力系统继电保护的作用..............................................-11-4.2输配电线保护.......................................................-12-4.3线路末端短路电流...................................................-13--3-4.4线路保护整定.......................................................-144.4.135kv侧线路保护整定...........................................-14-4.4.210kv侧线路保护整定...........................................-15-5变压器的保护..........................................................-16-5.1变压器装设的保护....................................................-16-5.2变压器保护的整定方法...............................................-16-5.2.1变压器电流速断保护............................................-16-5.2.2变压器纵联差动保护............................................-16-5.2.3变压器后备保护................................................-17-5.2.4变压器过负荷保护..............................................-17-致谢.................................................................-18-参考文献................................................................-19--4-1原始资料分析为了计算用电负荷情况,据原始资料中最大有功及功率因数,算出最大无功,得出以下数据:电压负荷名称最大有功功率(MW)最大无功功率(MVAr)功率因数回路数线路长度(km)35KV东城花园53.100.85115槐店乡95.580.8518耐火材料厂53.100.8517化肥厂106.200.85111白鲨针布42.840.8513保险公司74.340.8514机械厂84.960.851510KV17中20.970.915医院32.250.813农药厂0.70.490.8217紫水小区1.20.740.8514紫弦庭苑10.750.815鑫鸳鸯集团O.50.380.812面粉厂0.60.370.8515区政府21.240.8517对待建变电站的总体负荷分析,按系统最大运行方式分析情况如下:∑P=5+9+5+10+4+7+8=48(MW)35∑P=2+3+0.7+1.2+1+0.5+0.6+2=11(MW)10∑Q=3.10+5.58+3.10+6.20+2.84+4.34+4.96=30.12(MVAr)35∑Q=0.97+2.25+0.49+0.74+0.75+0.38+0.37+1.24=7.19(MVAr)10∑P=P+P=59(MW)1103510∑Q=Q+Q=37.31(MVAr)1103510由以上式子可以得出:-5-S...
