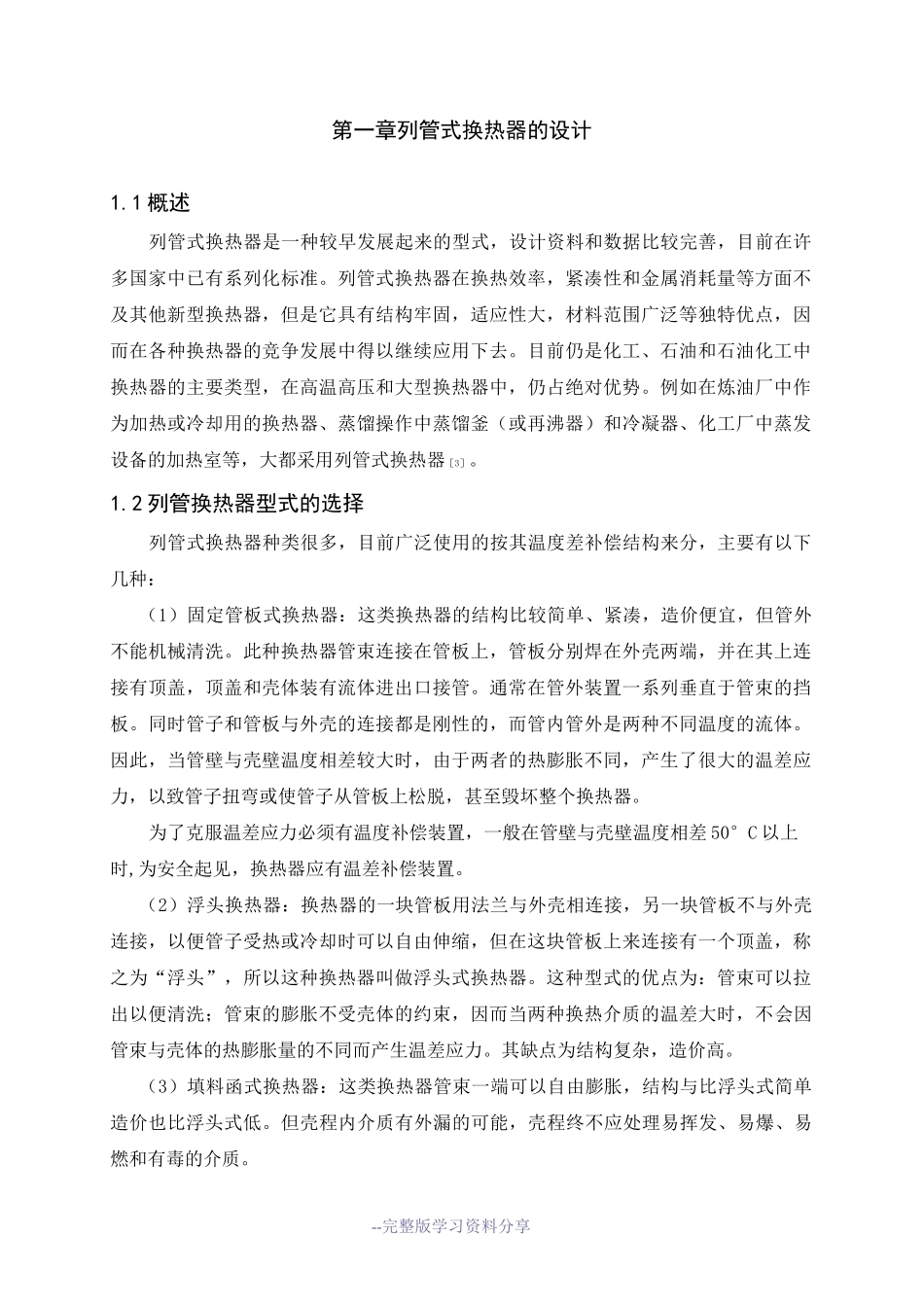

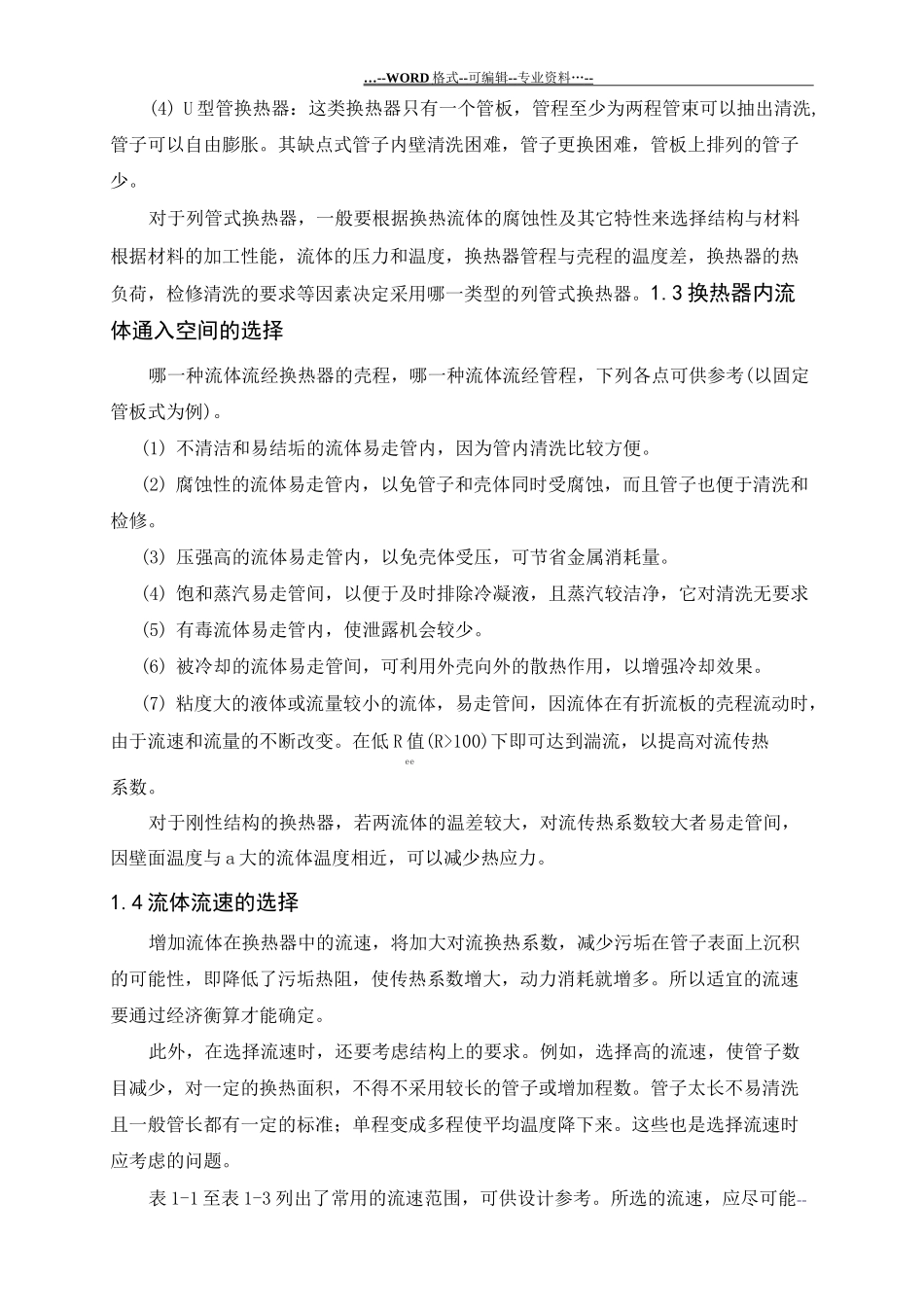

--完整版学习资料分享第一章列管式换热器的设计1.1 概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器［3］。1.2 列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差 50°C 以上时,为安全起见，换热器应有温差补偿装置。（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。这种型式的优点为：管束可以拉出以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。其缺点为结构复杂，造价高。（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单造价也比浮头式低。但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。… --WORD 格式 -- 可编辑 -- 专业资料… -- (4) U 型管换热器：这类换热器只有一个管板，管程至少为两程管束可以抽出清洗,管子可以自由膨胀。其缺点式管子内壁清洗困难，管子更换困难，管板上排列的管子少。对于列管式换热器，一般要根据换热流体的腐蚀性及其它特性来选择结构与材料根据材料的加工性能，流体的压...
