继电保护实验报告-实验四

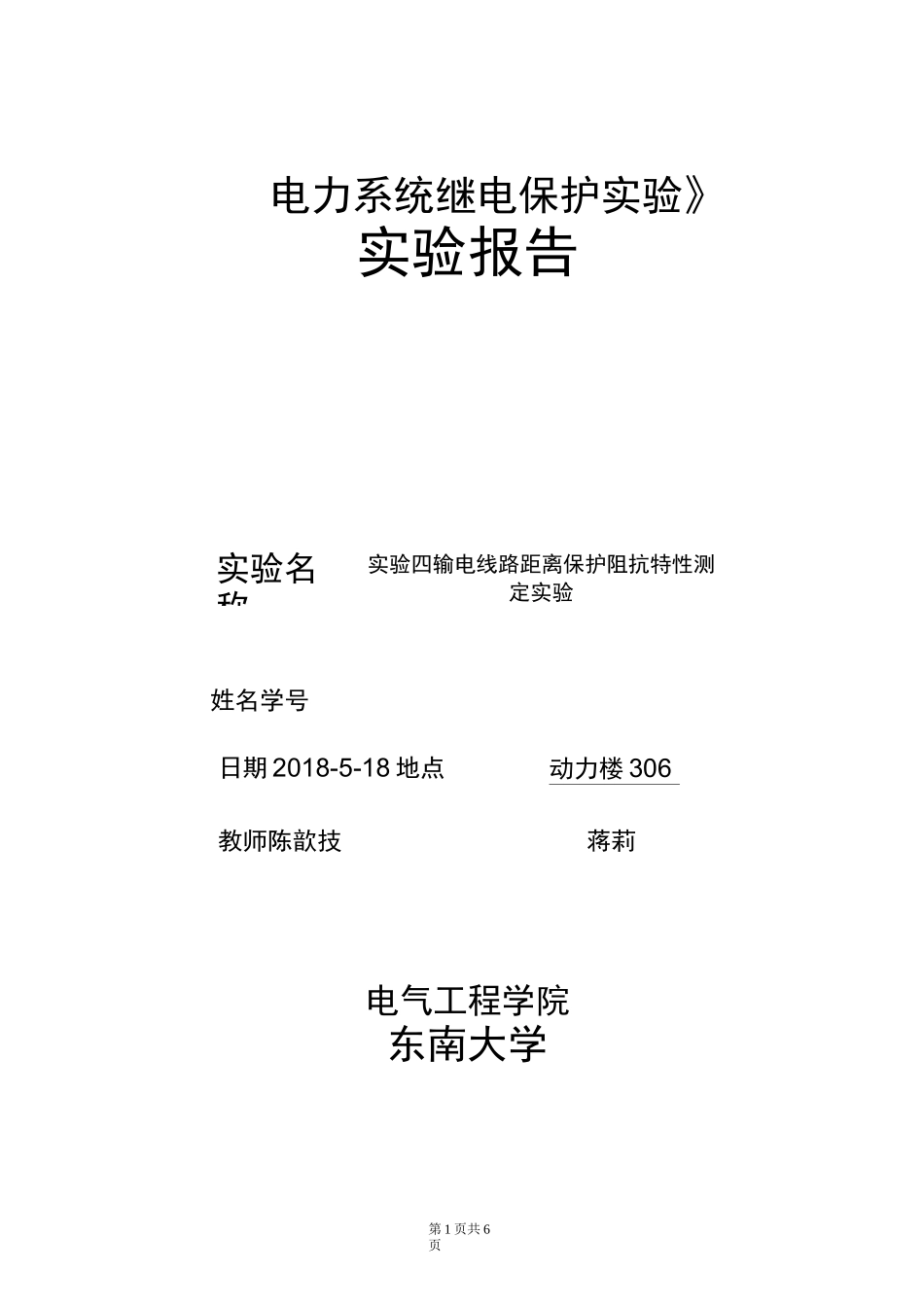

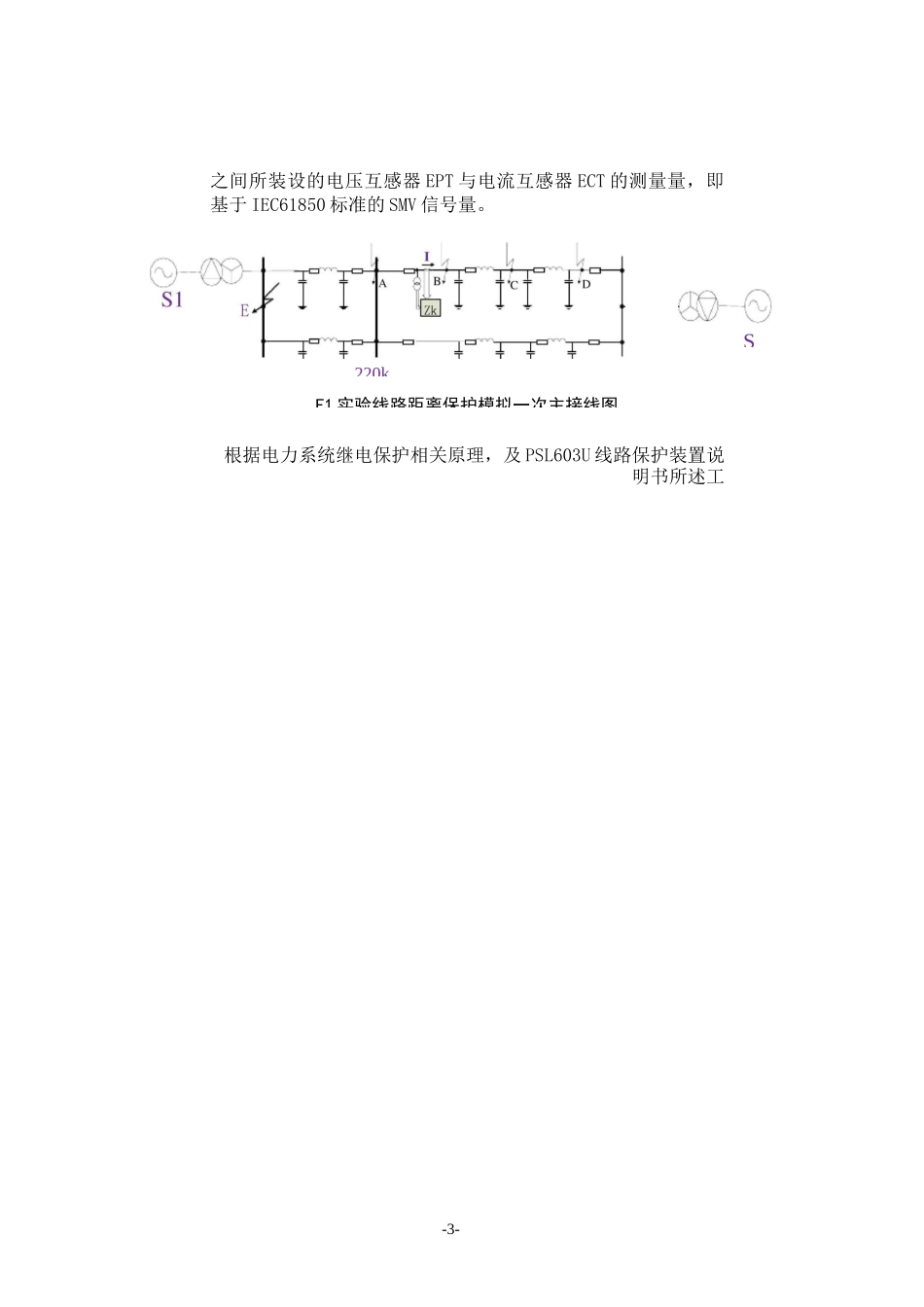

第 1 页共 6页电力系统继电保护实验》实验报告实验名称实验四输电线路距离保护阻抗特性测定实验姓名学号电气工程学院东南大学日期 2018-5-18 地点动力楼 306教师陈歆技蒋莉-2-1.实验目的：（1）熟悉和掌握智能变电站综合自动化系统输电线路距离保护装置定值配置方法、模拟电网故障设置及继电保护测试仪的操作方法。（2）通过输电线路的短路故障实验，记录和观察故障电压电流数值，理解输电线路故障动作过程及接地距离与相间距离阻抗特性的测试原理。（3）通过输电线路故障电压、电流数值分析及保护装置动作行为的分析，学会阻抗特性曲线的绘制方法，理解和掌握短路类型、故障点阻抗及保护定值对输电线路距离保护阻抗特性的影响。2.实验内容：1）相间、接地距离 I 段保护阻抗特性曲线的测定该实验项目分别搜索和测试相间、接地距离 I 段保护动作边界，绘制 PSL603U 保护装置相间、接地距离 I 段实际阻抗特性曲线图，根据保护定值及保护算法计算并绘制 PSL603U 装置相间、接地距离 I 段保护的理论阻抗特性曲线，比较两者的误差，并校验阻抗特性的正确性。2）相间、接地距离 II 段保护阻抗特性曲线的测定该实验项目分别搜索和测试相间、接地距离 II 段保护动作边界，绘制 PSL603U 保护装置相间、接地距离 II 段保护实际阻抗特性曲线，根据保护定值及保护算法计算并绘制 PSL603U 装置相间、接地距离 II 段保护的理论阻抗特性曲线,比较两者的误差，并校验阻抗特性的正确性。3）相间、接地距离 III 段保护阻抗特性曲线的测定该实验项目分别搜索和测试相间、接地距离 III 段保护动作边界，绘制 PSL603U 保护装置相间、接地距离 III 段保护实际 阻 抗 特 性 曲 线 ， 根 据 保 护 定 值 及 保 护 算 法 计 算 并 绘 制PSL603U 装置相间、接地距离 III 段保护的理论阻抗特性曲线,比较两者的误差，并校验阻抗特性的正确性。3.实验原理（实验的理论基础）：本 实 验 以 智 能 变 电 站 综 合 自 动 化 实 验 系 统 所 装 设 的PSL603U 线路保护装置为基础，变电站的线路一次主接线图如图 T 所示。图中 Zk 为所装设的 PSL603U 线路保护装置，其电压与电流输入量与实验一一样，均来自 220KV 母线与断路器 2201-3-S之间所装设的电压互感器 EPT 与电流互感器 ECT 的测量量，即基于 IEC61850 标准的 SMV 信号量。根据电力系统继电保护相关原理，及 PSL60...
