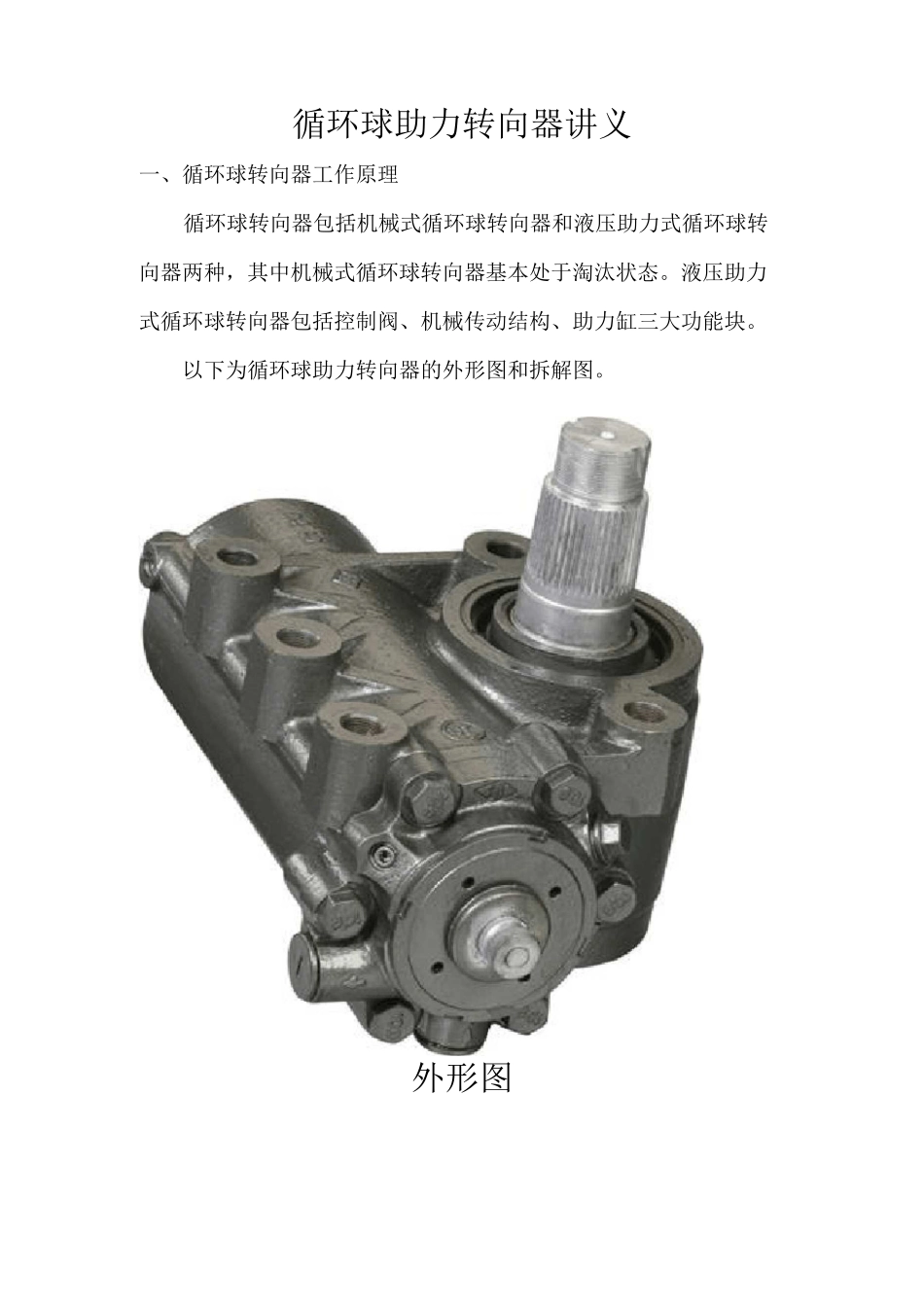

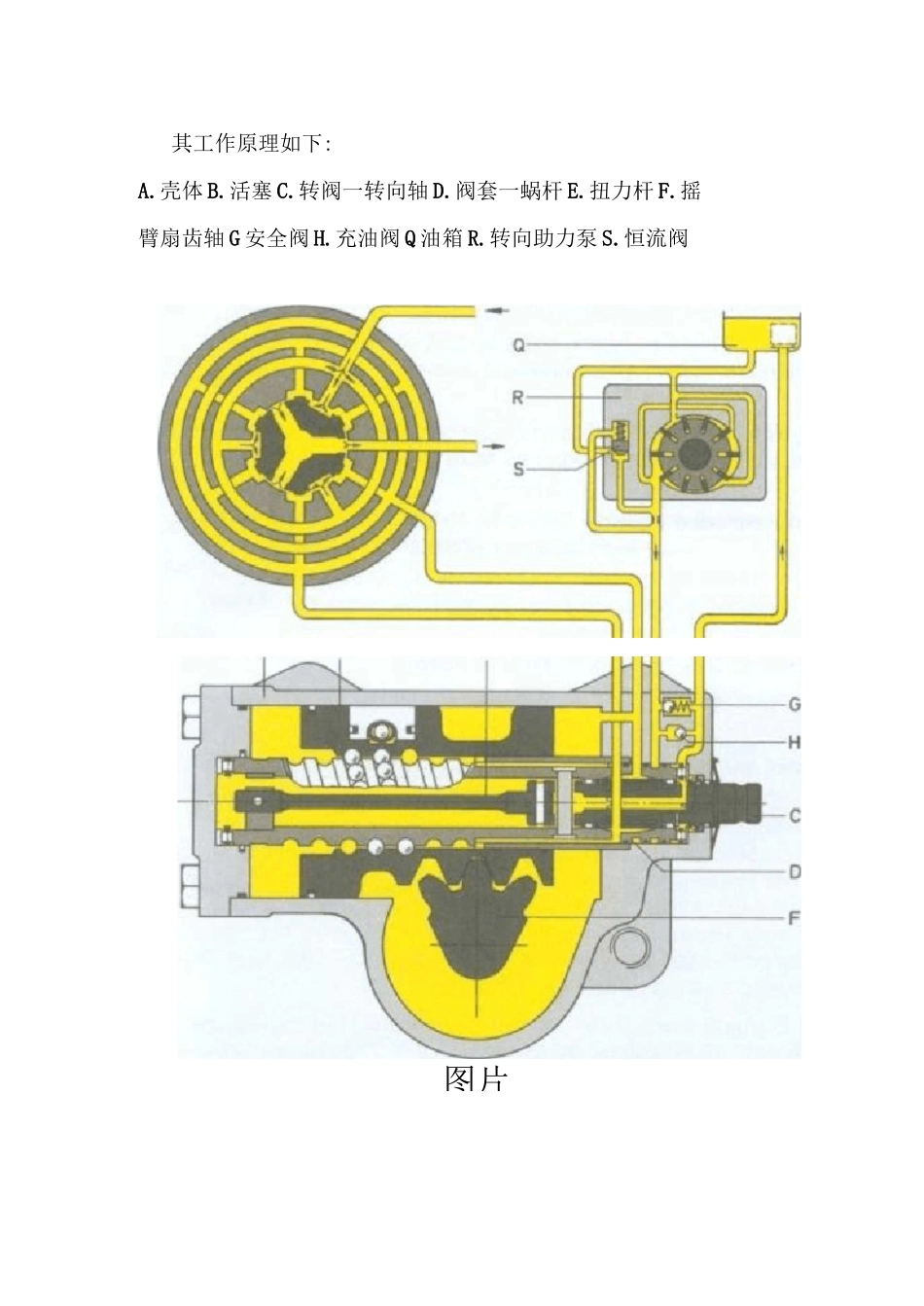

循环球助力转向器讲义一、循环球转向器工作原理循环球转向器包括机械式循环球转向器和液压助力式循环球转向器两种，其中机械式循环球转向器基本处于淘汰状态。液压助力式循环球转向器包括控制阀、机械传动结构、助力缸三大功能块。以下为循环球助力转向器的外形图和拆解图。外形图rnJrIM工*□}1.ElrTr曲工fssr4K»Xf:r・HAa至■F4曰■/—■■■-■_・3-*3M■FKz■LHJk]満zkgsp吗-we匸l.EUPFJrLRMnep(ixsZE-C-匚ftam£B34utg 一^55-?-.5亞1亡£-・J一；2,"=iTLauMK*■£:>一■xVFyyFrFrT3-/TW-4B-AM一芝」1rflXRXLSJ.B£*-J1!»=^-.7£IF^215?2L-lDUa,—龙•SSL就Tlw:亠 L.TwhC3_=StcHASHmpi 一 M-a-s3SZM*<*SIJ---s杲*•»M4. 企FK>-一 多 a 馬 辛 一#-・.!¥s.q・.•,-■FJMini"IS5WTJ!F・P上dAer-A?■*-L-A 二▼f^9-£rr.z-Cw-Jr=£^=>FRU-Jrsp*亡・n-_■-s_-J32・3-5iaSLK£>i 二X耳严-l-rfm・erwcJCIlklr:■3-=MJE.-A・MIE?C£■一M一二一二_9ht-u-LdM-K「m3-All图片其工作原理如下:A.壳体 B.活塞 C.转阀一转向轴 D.阀套一蜗杆 E.扭力杆 F.摇臂扇齿轴 G 安全阀 H.充油阀 Q 油箱 R.转向助力泵 S.恒流阀图片二壳体（A）和活塞（B）组成一个油缸活塞将转向轴（C）的旋转运动转换为直线运动，使摇臂扇齿轴（F）旋转。再通过连杆机构带动转车辆驱动轮转向转阀（C）类似于液压系统中的 M 型中位机能的三位四通换向阀，控制活塞（B）向左右移动。器剖视图放大后呈年轮式的沟槽状。见图片一的左上角。下面两幅原理图（图片三和图片四）简洁说明了循环球助力转向器的随动助力工作原理：方向盘带动转阀一转向轴（C）顺时针旋转或逆时针旋转一活塞两端通油状态发生改变。其中红色表示高压油（即进油），黄色表示低压油（即回油）。图片三图片四输入轴密封减震封阀密冬助力缸话塞.爲"J::玄:：乜患二、液压助力式循环球转向器密封组成及市场常见品牌除防尘圈、O 型圈等常规产品外，循环球助力转向器的主要密封包括输入轴密圭寸、转阀阀密圭寸、转阀减震圭寸、活塞圭寸和输出轴圭寸详见下图1.输入轴密封。形式为抵押骨架油封，主要功能是防尘，以及防止泄漏油外溢,最高耐压：2MPa。每个转向器输入轴用一道密封。市场常见的品牌：NOK、重庆杜克。2.转阀密封。类似于液压用的轴用旋转格莱圈（以下图片仅示例了 PTFE 主密封）。每个转向器用三到，用于分隔 P、T、A、B 油腔，如果失效会导致转向卡阻，工...
