电动汽车充电变电站初步设计方案

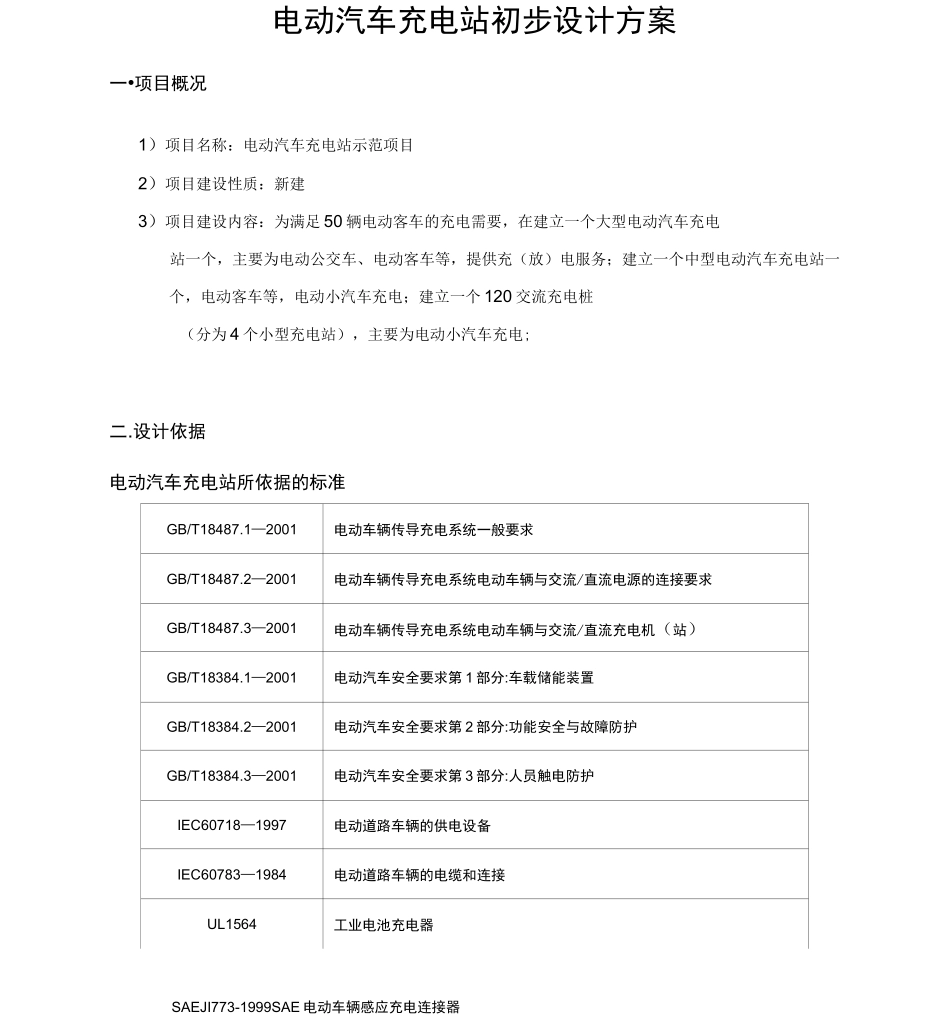

电动汽车充电变电站初步设计方案_第1页
1/28

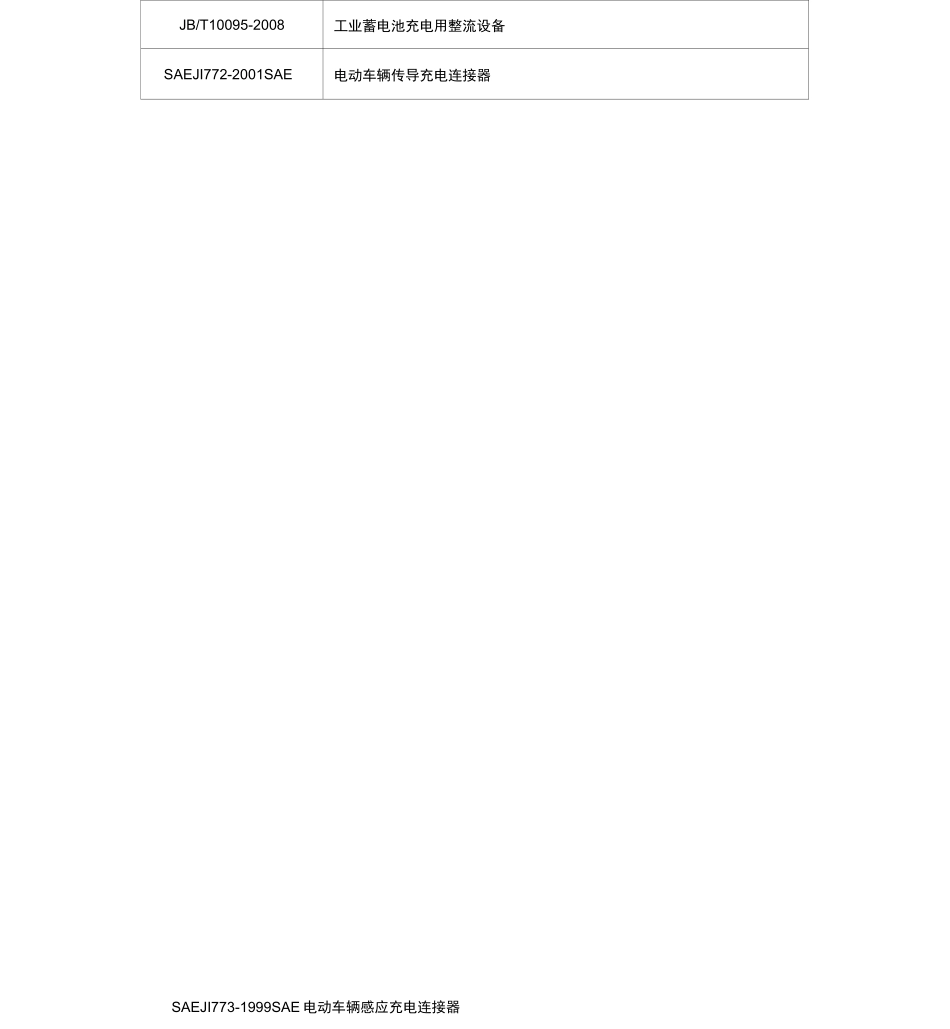

电动汽车充电变电站初步设计方案_第2页
2/28

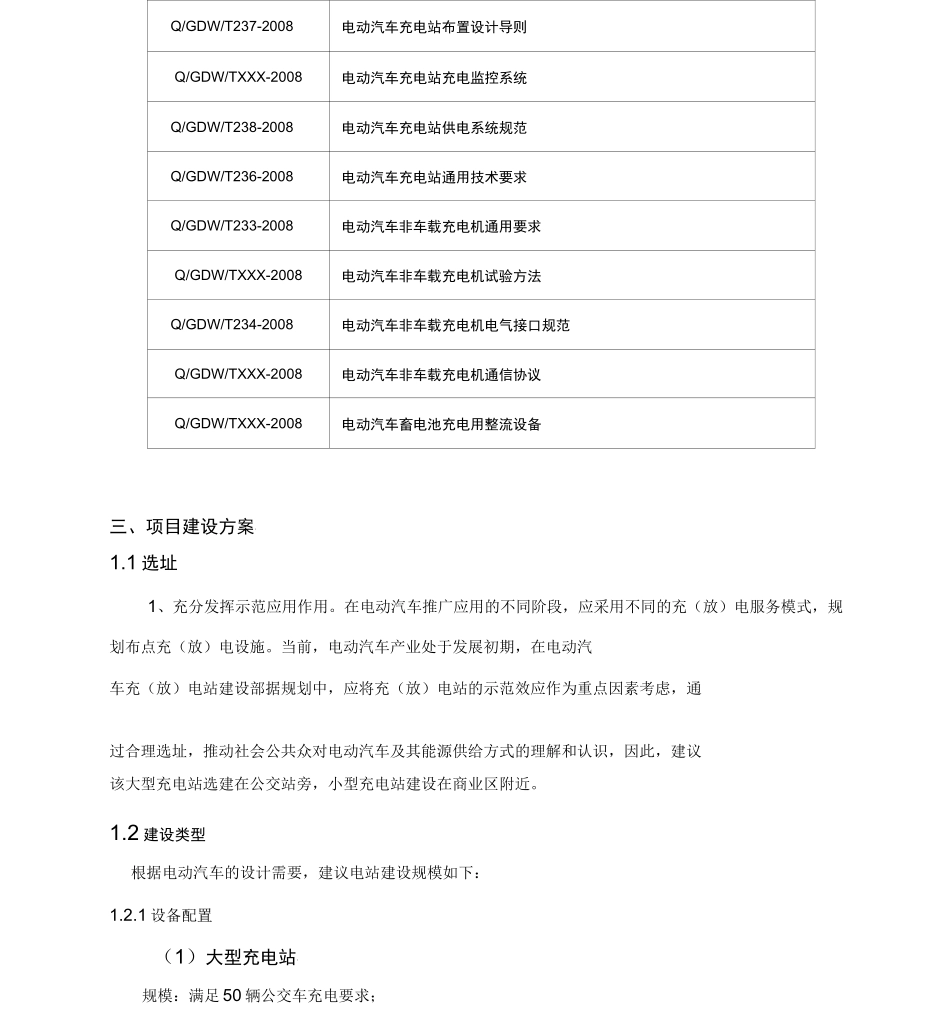

电动汽车充电变电站初步设计方案_第3页
3/28
SAEJI773-1999SAE 电动车辆感应充电连接器电动汽车充电站初步设计方案一•项目概况1)项目名称:电动汽车充电站示范项目2)项目建设性质:新建3)项目建设内容:为满足 50 辆电动客车的充电需要,在建立一个大型电动汽车充电站一个,主要为电动公交车、电动客车等,提供充(放)电服务;建立一个中型电动汽车充电站一个,电动客车等,电动小汽车充电;建立一个 120 交流充电桩(分为 4 个小型充电站),主要为电动小汽车充电;二.设计依据电动汽车充电站所依据的标准GB/T18487.1—2001电动车辆传导充电系统一般要求GB/T18487.2—2001电动车辆传导充电系统电动车辆与交流/直流电源的连接要求GB/T18487.3—2001电动车辆传导充电系统电动车辆与交流/直流充电机(站)GB/T18384.1—2001电动汽车安全要求第 1 部分:车载储能装置GB/T18384.2—2001电动汽车安全要求第 2 部分:功能安全与故障防护GB/T18384.3—2001电动汽车安全要求第 3 部分:人员触电防护IEC60718—1997电动道路车辆的供电设备IEC60783—1984电动道路车辆的电缆和连接UL1564工业电池充电器SAEJI773-1999SAE 电动车辆感应充电连接器JB/T10095-2008工业蓄电池充电用整流设备SAEJI772-2001SAE电动车辆传导充电连接器Q/GDW/T237-2008电动汽车充电站布置设计导则Q/GDW/TXXX-2008电动汽车充电站充电监控系统Q/GDW/T238-2008电动汽车充电站供电系统规范Q/GDW/T236-2008电动汽车充电站通用技术要求Q/GDW/T233-2008电动汽车非车载充电机通用要求Q/GDW/TXXX-2008电动汽车非车载充电机试验方法Q/GDW/T234-2008电动汽车非车载充电机电气接口规范Q/GDW/TXXX-2008电动汽车非车载充电机通信协议Q/GDW/TXXX-2008电动汽车畜电池充电用整流设备三、项目建设方案:1.1 选址1、充分发挥示范应用作用。在电动汽车推广应用的不同阶段,应采用不同的充(放)电服务模式,规划布点充(放)电设施。当前,电动汽车产业处于发展初期,在电动汽车充(放)电站建设部据规划中,应将充(放)电站的示范效应作为重点因素考虑,通过合理选址,推动社会公共众对电动汽车及其能源供给方式的理解和认识,因此,建议该大型充电站选建在公交站旁,小型充电站建设在商业区附近。1.2 建设类型根据电动汽车的设计需要,建议电站建设规模如下:1.2.1 设备配置(1)大型充电站:规模:满足 50 辆公交车充电要求;充电设备型号:TTXNY-200A/400V充电设备功率:80kW充电方式:慢充为主(快速充电为辅助)。充电站需...
