(完整版)一体化溶解加药装置说明书

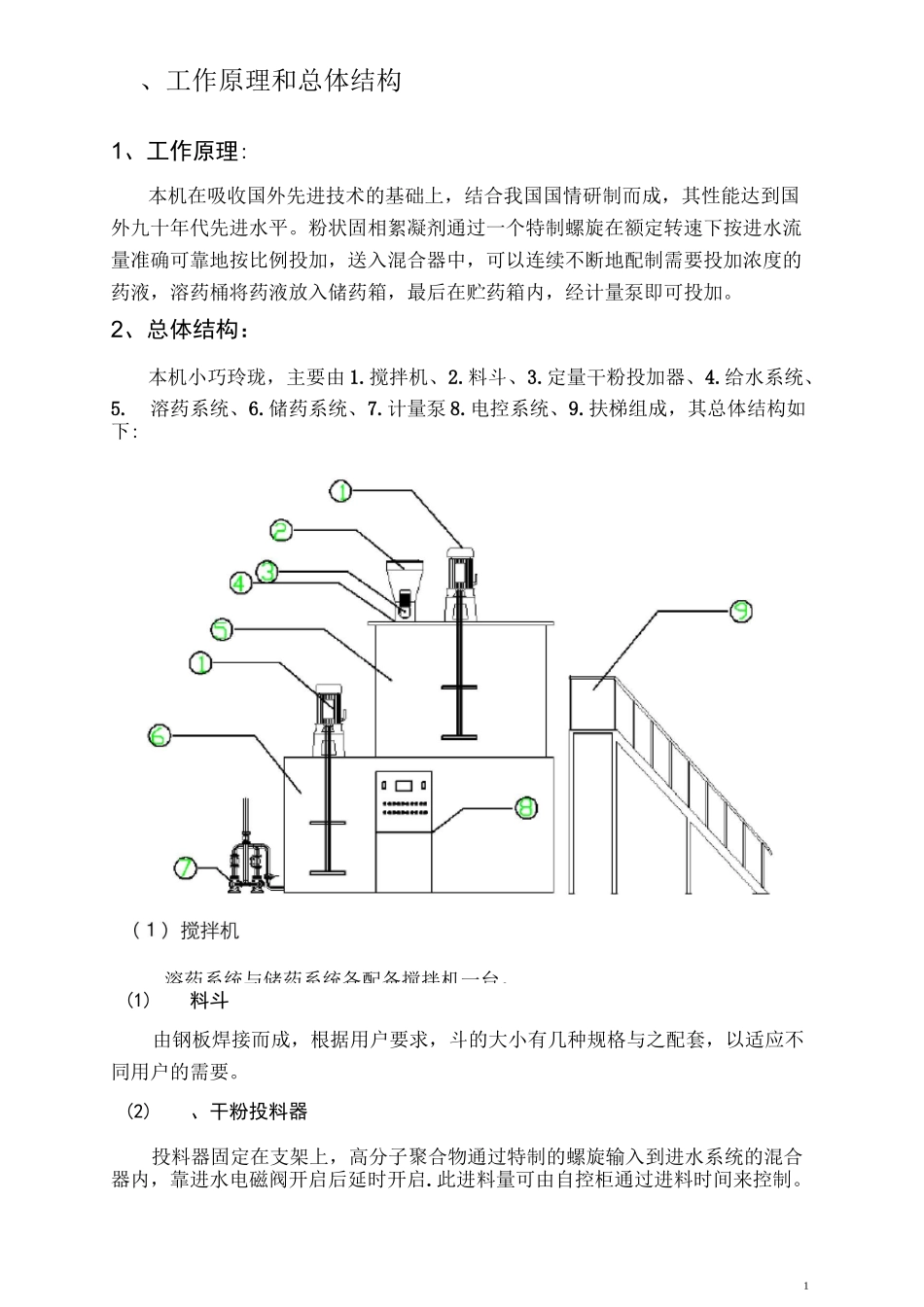

一体化溶储药装置使用说明书xxxx 环境工程技术有限公司 目录一、工作原理和总体结构 1二、安装前的准备 3三、设备的安装 3四、设备的调试 3五、设备的操作、维护与保养 41、工作原理和总体结构1、工作原理:本机在吸收国外先进技术的基础上，结合我国国情研制而成，其性能达到国外九十年代先进水平。粉状固相絮凝剂通过一个特制螺旋在额定转速下按进水流量准确可靠地按比例投加，送入混合器中，可以连续不断地配制需要投加浓度的药液，溶药桶将药液放入储药箱，最后在贮药箱内，经计量泵即可投加。2、总体结构：本机小巧玲珑，主要由 1.搅拌机、2.料斗、3.定量干粉投加器、4.给水系统、5.溶药系统、6.储药系统、7.计量泵 8.电控系统、9.扶梯组成，其总体结构如下:(1)料斗由钢板焊接而成，根据用户要求，斗的大小有几种规格与之配套，以适应不同用户的需要。(2)、干粉投料器投料器固定在支架上，高分子聚合物通过特制的螺旋输入到进水系统的混合器内，靠进水电磁阀开启后延时开启.此进料量可由自控柜通过进料时间来控制。溶药系统与储药系统各配备搅拌机一台。2（3）、进水系统进水系统是通过电磁阀的开启控制进水的开停。电磁阀：此阀受箱内液位计控制，当达到高液位时即停止供水，当到低液位时，此阀重新开启进水。（5）、溶药系统&储药系统溶药桶的有效容积为 1000〜4000L，药剂在溶药桶中通过搅拌机的搅拌与水进行充分混合，搅拌一段时间后，排药电动阀（靠加药箱中液位控制即低开高停）打开，药剂进入储药桶，进入储药桶后，进一步进行搅拌，使药剂与水充分混匀，防止因为静置而使药剂的浓度不均匀，制成均一浓度的溶液供使用。贮药室内有两个浮球开关，其中一个通过高启低停的方式控制系统加药，另一个是低液位报警，提醒操作人员是否供水故障（水压不足、中间管道被堵、电磁阀漏水）或计量泵未工作。溶药桶与储药桶均设有溢流口，储药桶还设有排空口。（6）、电控系统控制箱置于支架上，箱上各运转设备及加热件均设有“自动”与“手动”档，当打至“手动”时，相应部分可由人工控制；打至“自动”时，则进入自动运行。若某设备出现故障时，则会报警，提醒用户进行处理或检修。（7）、计量泵计量泵安装于溶液箱旁的基础上，调节计量泵的加药行程，即可方便地调整加药量的大小，计量泵的出口接至预留的加药点即可投入使用。（8）、扶梯扶梯置于主机旁边，主要供投加干粉或巡视用。扶梯应固定于地面上，以免发生危险。3、主要特点：（1...
