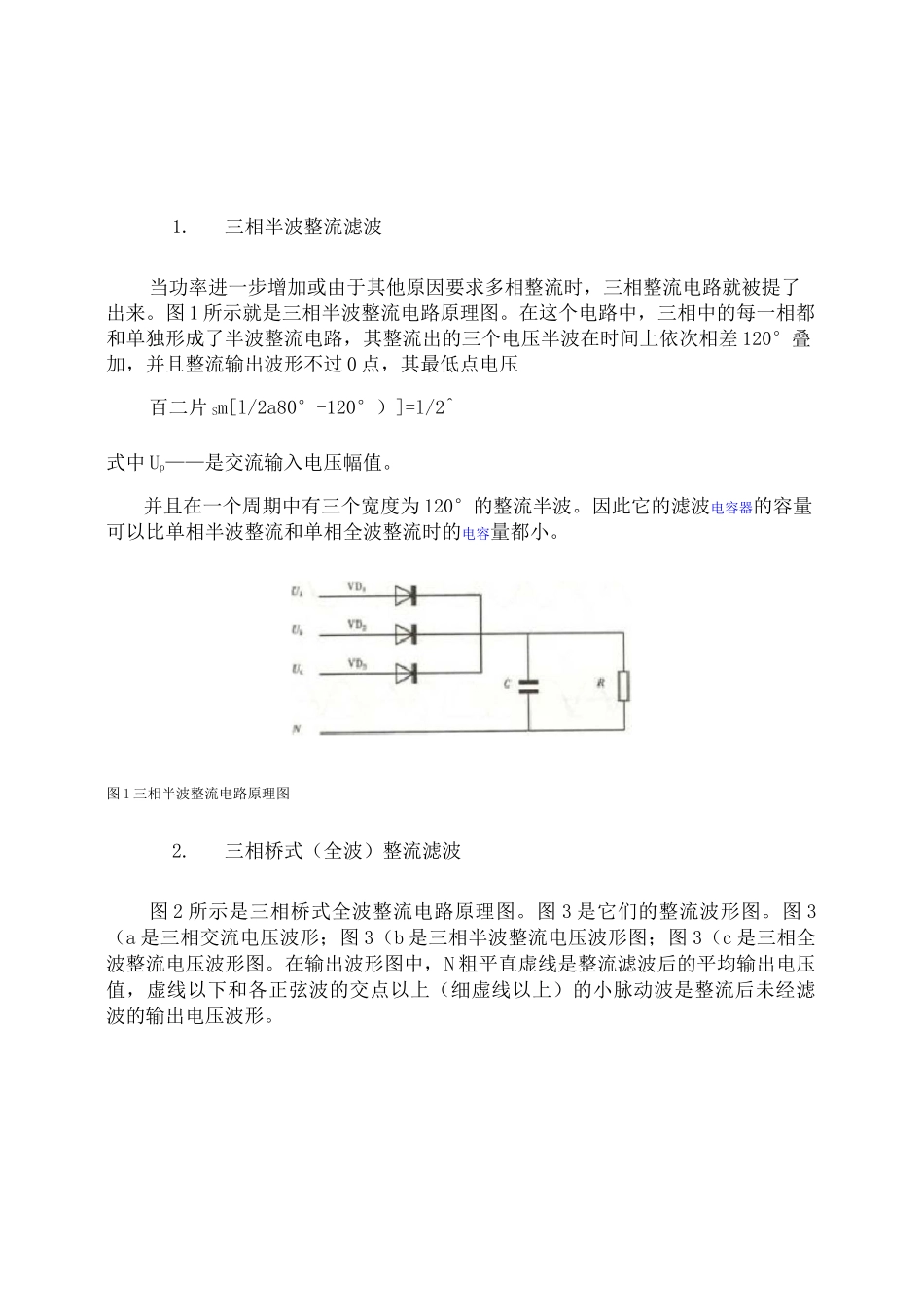

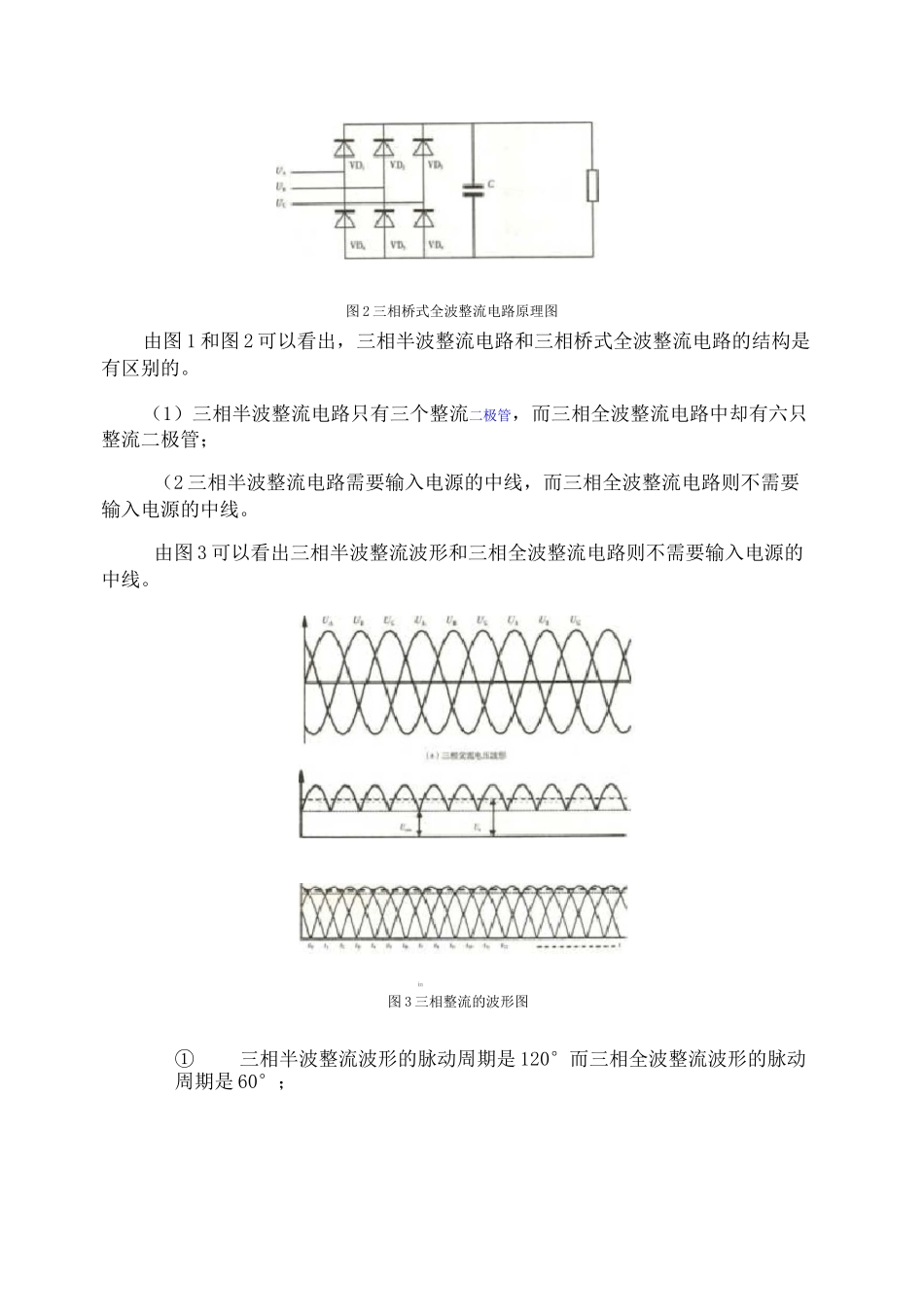

1.三相半波整流滤波当功率进一步增加或由于其他原因要求多相整流时，三相整流电路就被提了出来。图 1 所示就是三相半波整流电路原理图。在这个电路中，三相中的每一相都和单独形成了半波整流电路，其整流出的三个电压半波在时间上依次相差 120°叠加，并且整流输出波形不过 0 点，其最低点电压百二片 Sm[l/2a80°-120°）]=l/2^式中 Up——是交流输入电压幅值。并且在一个周期中有三个宽度为 120°的整流半波。因此它的滤波电容器的容量可以比单相半波整流和单相全波整流时的电容量都小。图 1 三相半波整流电路原理图2.三相桥式（全波）整流滤波图 2 所示是三相桥式全波整流电路原理图。图 3 是它们的整流波形图。图 3（a 是三相交流电压波形；图 3（b 是三相半波整流电压波形图；图 3（c 是三相全波整流电压波形图。在输出波形图中，N 粗平直虚线是整流滤波后的平均输出电压值，虚线以下和各正弦波的交点以上（细虚线以上）的小脉动波是整流后未经滤波的输出电压波形。由图 1 和图 2 可以看出，三相半波整流电路和三相桥式全波整流电路的结构是有区别的。（1）三相半波整流电路只有三个整流二极管，而三相全波整流电路中却有六只整流二极管；（2 三相半波整流电路需要输入电源的中线，而三相全波整流电路则不需要输入电源的中线。由图 3 可以看出三相半波整流波形和三相全波整流电路则不需要输入电源的中线。图 3 三相整流的波形图①三相半波整流波形的脉动周期是 120°而三相全波整流波形的脉动周期是 60°；图 2 三相桥式全波整流电路原理图in②三相半波整流波形的脉动幅度和输出电压平均值:三相半波整流波形的脉动幅度是:Ufl-泄仍(1 式中 U——脉动幅度电压；Up是正弦半波幅值电压，比如有效值为 380V 的线电压，其半波幅值电压为：口厂貂 E 应対欧卩(2那么其脉动幅度电压就是：—5 卸 Q—沁巧-2 偕输出电压平均值 Ud是从 30°~150°积分得，"亠'：'■■(3)式中 Ud——输出电压平均值;UA——相电压有效值。如果滤波后再经电容滤波，则输出电压就接近于幅值 Up。三相全波整流波形的脉动幅度是：SQ_沁 60°)=5327x0.134=71.3fz输出电压平均值 Ud是从 60°~120°积分得:式中 Ud——输出电压平均值,UAB——线电压有效值。如果滤波后再经电容滤波，则输出电压就接近于幅值 Up。由上面的计算还可以看出，三相全波整流比三相半波整流优越得多，三相全波整流用比半波整流小得多的电容器就可以达到...
