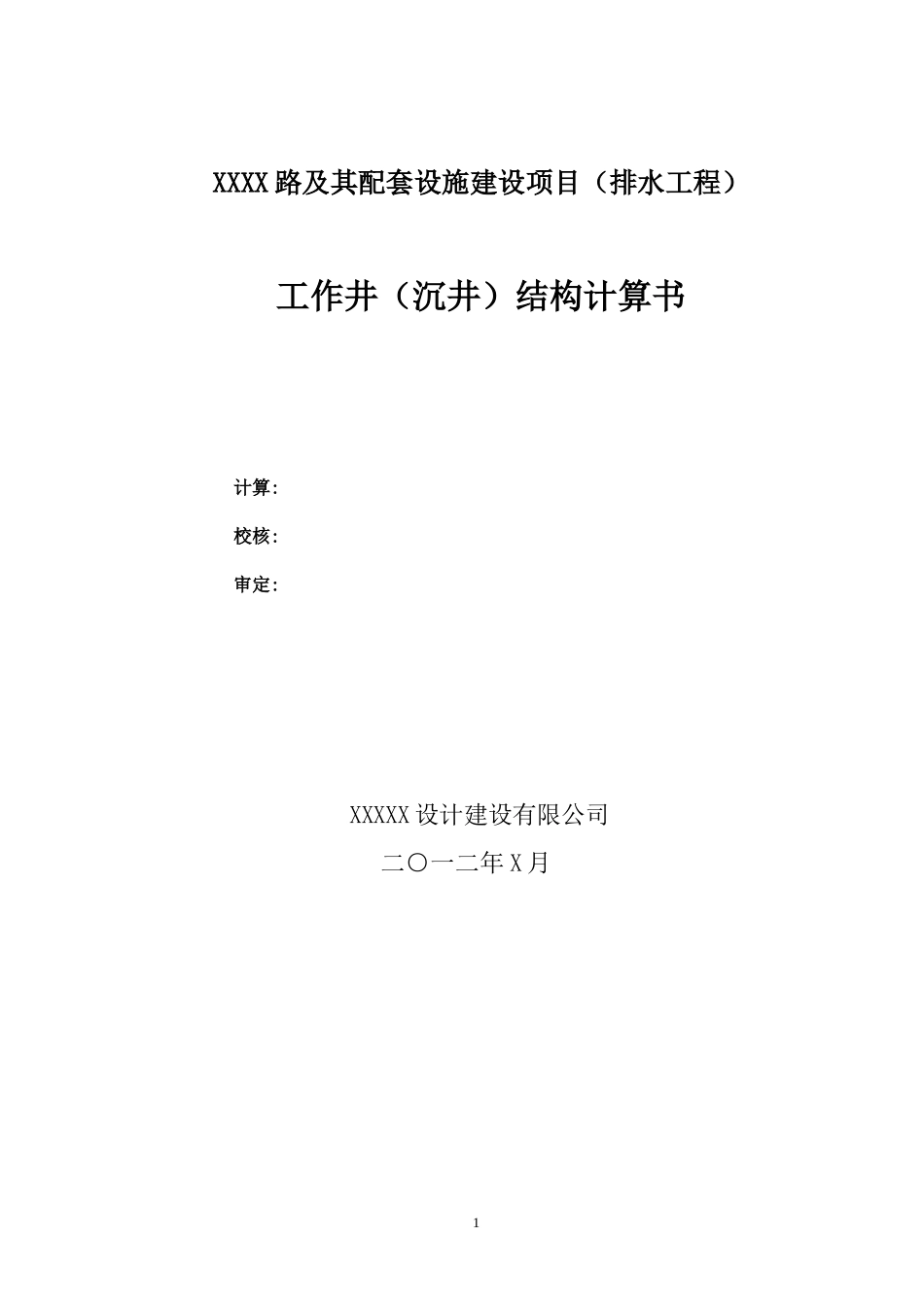

XXXX路及其配套设施建设项目(排水工程)工作井(沉井)结构计算书计算:校核:审定:XXXXX设计建设有限公司二○一二年X月1目录1.....................................目录21.1工程概况...............................................................31.2结构计算依据...........................................................31.3顶管概况...............................................................31.4顶管工作井、接收井尺寸.................................................31.51000mm管顶力计算......................................................41.5.1推力计算...........................................................41.5.2壁板后土抗力计算:.................................................41.5.3后背土体的稳定计算:...............................................51.6工作井(沉井)下沉及结构计算...........................................51.6.1基础资料:.........................................................51.6.2下沉计算:.........................................................51.6.3下沉稳定计算:.....................................................61.6.4抗浮稳定计算(沉井下沉到设计标高浇注底板后):.......................61.6.5刃脚计算:.........................................................61.6.6沉井竖向计算:.....................................................71.6.7井壁内力计算:(理正结构工具箱计算).................................91.6.8底板内力计算:(理正结构工具箱计算)................................141.7接收井(沉井)下沉及结构计算..........................................151.7.1基础资料:........................................................151.7.2下沉计算:........................................................161.7.3下沉稳定计算:....................................................161.7.4抗浮稳定计算(沉井下沉到设计标高浇注底板后):......................161.7.5刃脚计算:........................................................161.7.6沉井竖向计算......................................................171.7.7井壁内力计算:(理正结构工具箱计算)................................181.7.8底板内力计算:(理正结构工具箱计算)................................2421.1工程概况本工程污水管道起于XXX污水接入位置,沿XX快速路布设,汇入XXX路西侧的XX污水第一处理厂进场干管,长约1Km。主要解决包括XXXXX地块等的污水排放,管道布设位置距道路中线7.9m,为了不影响XX路的交通,W24~W26段采用顶管穿越XXX路。1.2结构计算依据1、测量资料、污水管道平面、纵断面设计图;2、地勘资料(XXXX工程地质勘察队2010年10月29日);3、《室外排水设计规范》GB50014-2006;4、《给水排水工程构筑物结构设计规范》(GB50069-2002);5、《给水排水工程管道结构设计规范》(GB50332-2002);6、《给水排水管道工程施工及验收规范》(GB50268-97);7、《市政排水管道工程及附属设施》(国家标准图集06MS201);8、《混凝土结构设计规范》GB50010-2002;9、《顶管施工技术及验收规范》(试行)中国非开挖技术协会行业标准2007年2月;10、《给水排水工程钢筋混凝土沉井结构设计规程》(CECS137:2002)。1.3顶管概况1、顶管工程性质为解决XX安置小区污水排放问题,兴建地点XX快速路接XX路交叉口处,顶管管径1m,管道埋深5.1米。XX路顶管管道放置在密实的卵石层内,覆土平均取4.5m,由于顶管长度较长,分两段顶管,每段长度L≤50m。顶管工作井、中继井尺寸5.3m*3.8m,顶管接收井尺寸2.7m*2.7m。2、本工程设计合理使用年限为五十年,抗震设防烈度为七度。3、钢筋及砼强度等级取值:(1)钢筋Ф—HPB235级钢筋强度设计值fy=fy′=210N/mm2Ф—HRB335级钢筋强度设计值fy=fy′=300N/mm2(2)圆管砼:采用C50,沉井采用C25。(3)所顶土层为砂砾...
