骨干层传送网波分化后的运维探讨

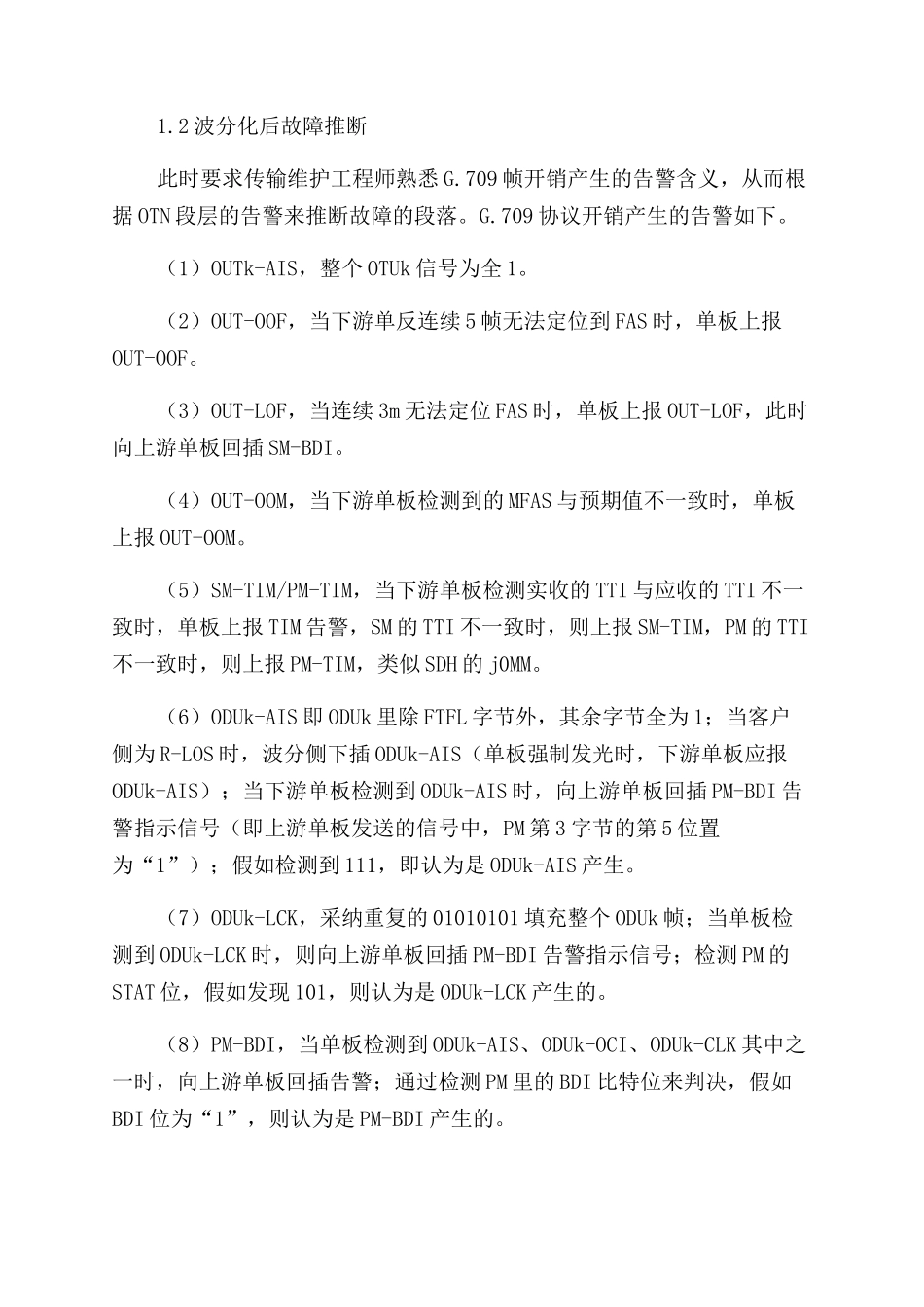

骨干层传送网波分化后的运维探讨【摘要】IP 直接承载在波分上进行大颗粒的数据业务传输。对传送网的维护和传统方式相比有较大区别。传统 SDH 网络的故障定位方法除了警告直接定位和端口环回外，还可以利用 SDH 设备交叉的灵活性。保护倒换或倒换恢复的推断条件是线路侧信号是否存在 SF 或 SD 条件，或者线路侧的 SF 或 SD 是否消逝，备用通道光纤错连后有可能未及时发现，从而造成较大隐患。【关键词】SDH；波分；运维；差异1.OAM随着 IP 化的进展，传送网由传统的 SDHoverDWDN 向 IPoverDWDN 演进，即 IP 直接承载在波分上进行大颗粒的数据业务传输。相对传统的SDHoverDWDN 传送，IPoverDWDN 在 SDH 层在故障推断与定位。业务调度、小颗粒业务传送以及保护方式方面有一定的优势和便利性，但随着传送网逐渐波分化，对传送网的维护和传统方式相比有较大区别。1.1 故障推断的差异传统的网络模式中，承载网业务是架设在 SDH 层面上的，因此，在维护中更关怀该层面网络中的告警，并且 SDH 网络中的告警大部分是基于业务通道层面的，传输维护工程师对于基于 G.707 的这些告警都比较熟悉，能很快推断和处理故障。对于 IPoverDWDN 方式，大部分告警是基于光层的，或者说是基于波分侧的。波分侧的帧机构基于 G.709 协议（OTN）。OTN 是由一组通过光纤链路链接在一起的光网元组成的网络，能够提供基于光通道的客户信号的传送、复用、路由、管理、监控以及保护，其明显特征之一是对于任何数字客户信号的传送设置与客户特定特性无关，即客户无关性。OTN 的帧机构和传统网络有较大差异，相对较复杂。1.2 波分化后故障推断此时要求传输维护工程师熟悉 G.709 帧开销产生的告警含义，从而根据 OTN 段层的告警来推断故障的段落。G.709 协议开销产生的告警如下。（1）OUTk-AIS，整个 OTUk 信号为全 1。（2）OUT-OOF，当下游单反连续 5 帧无法定位到 FAS 时，单板上报OUT-OOF。（3）OUT-LOF，当连续 3m 无法定位 FAS 时，单板上报 OUT-LOF，此时向上游单板回插 SM-BDI。（4）OUT-OOM，当下游单板检测到的 MFAS 与预期值不一致时，单板上报 OUT-OOM。（5）SM-TIM/PM-TIM，当下游单板检测实收的 TTI 与应收的 TTI 不一致时，单板上报 TIM 告警，SM 的 TTI 不一致时，则上报 SM-TIM，PM 的 TTI不一致时，则上报 PM-TIM，类似 SDH 的 j0MM。（6）ODUk-AIS 即 ODUk 里除 FTFL 字节外，...
