高焓气体发生器燃烧室热防护设计

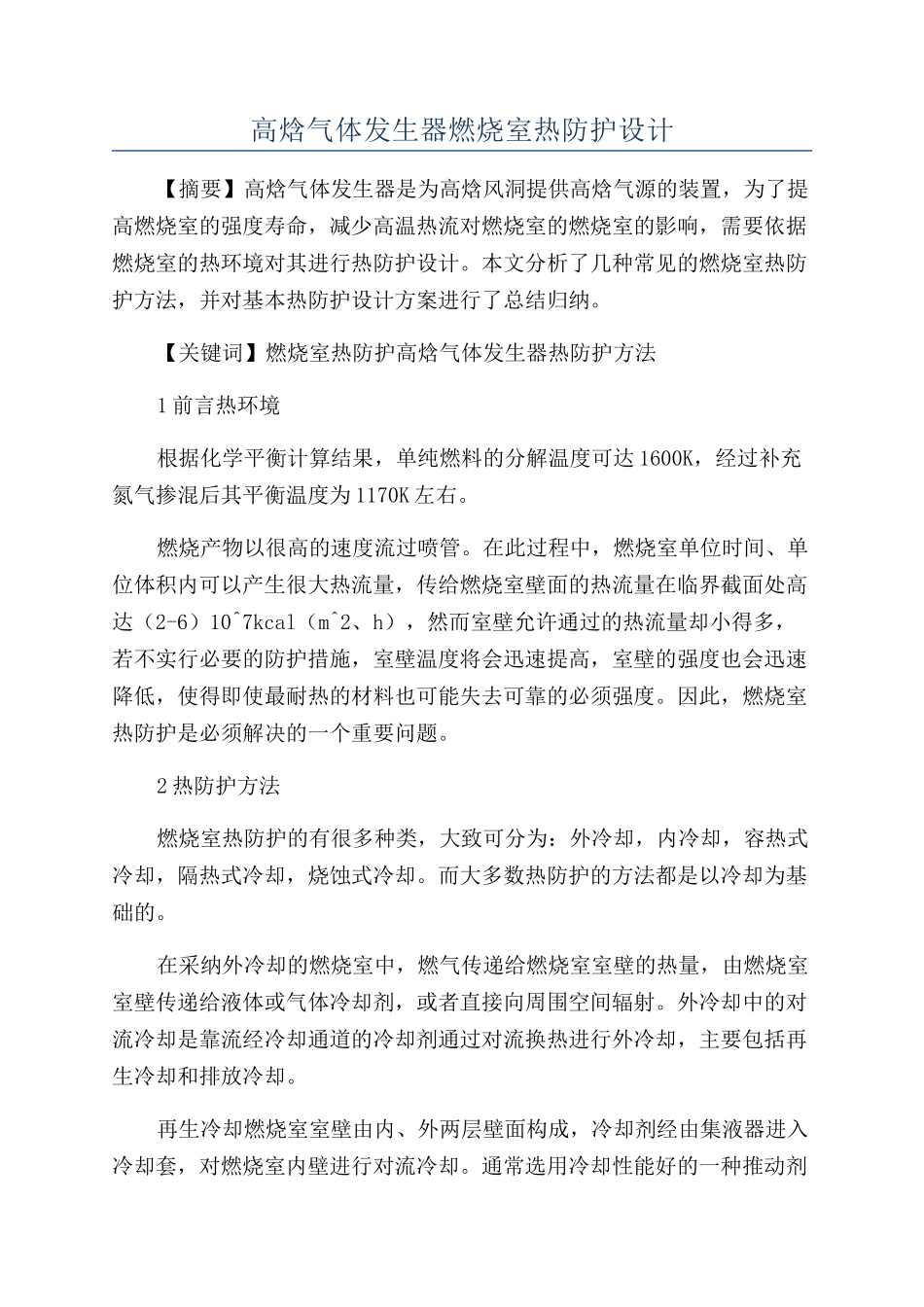

高焓气体发生器燃烧室热防护设计_第1页
1/4

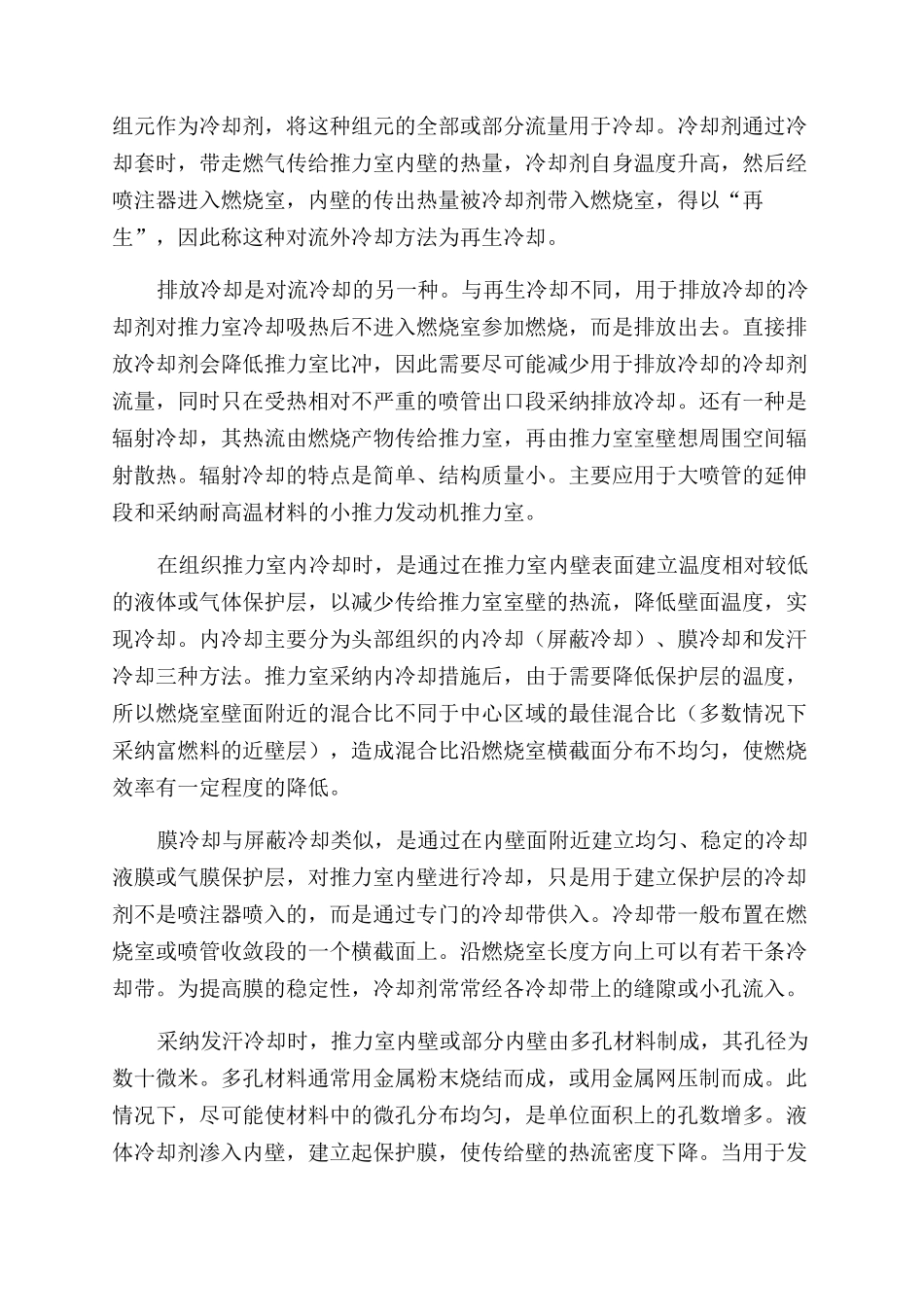

高焓气体发生器燃烧室热防护设计_第2页
2/4

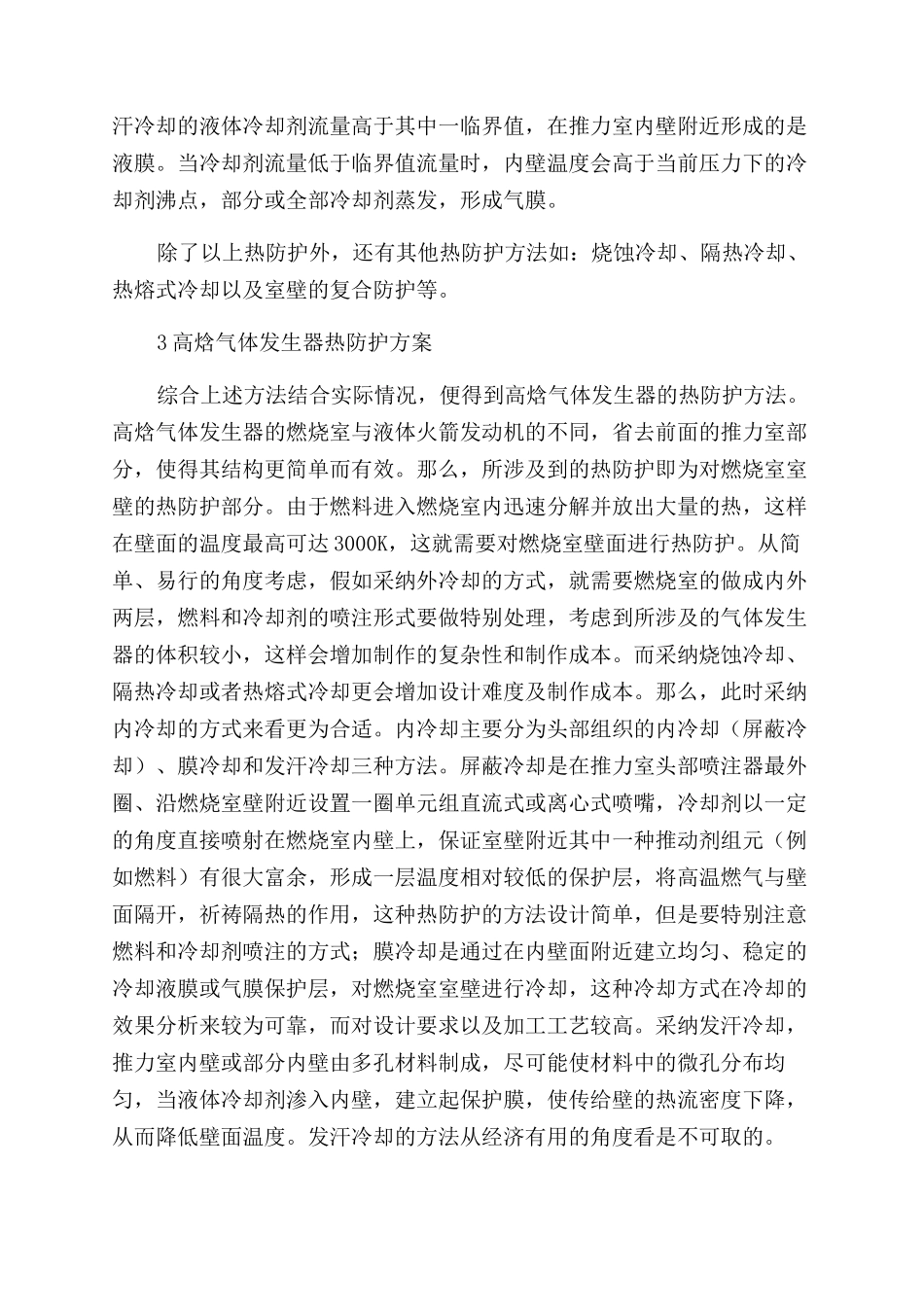

高焓气体发生器燃烧室热防护设计_第3页
3/4
高焓气体发生器燃烧室热防护设计【摘要】高焓气体发生器是为高焓风洞提供高焓气源的装置,为了提高燃烧室的强度寿命,减少高温热流对燃烧室的燃烧室的影响,需要依据燃烧室的热环境对其进行热防护设计。本文分析了几种常见的燃烧室热防护方法,并对基本热防护设计方案进行了总结归纳。【关键词】燃烧室热防护高焓气体发生器热防护方法1 前言热环境根据化学平衡计算结果,单纯燃料的分解温度可达 1600K,经过补充氮气掺混后其平衡温度为 1170K 左右。燃烧产物以很高的速度流过喷管。在此过程中,燃烧室单位时间、单位体积内可以产生很大热流量,传给燃烧室壁面的热流量在临界截面处高达(2-6)10^7kcal(m^2、h),然而室壁允许通过的热流量却小得多,若不实行必要的防护措施,室壁温度将会迅速提高,室壁的强度也会迅速降低,使得即使最耐热的材料也可能失去可靠的必须强度。因此,燃烧室热防护是必须解决的一个重要问题。2 热防护方法燃烧室热防护的有很多种类,大致可分为:外冷却,内冷却,容热式冷却,隔热式冷却,烧蚀式冷却。而大多数热防护的方法都是以冷却为基础的。在采纳外冷却的燃烧室中,燃气传递给燃烧室室壁的热量,由燃烧室室壁传递给液体或气体冷却剂,或者直接向周围空间辐射。外冷却中的对流冷却是靠流经冷却通道的冷却剂通过对流换热进行外冷却,主要包括再生冷却和排放冷却。再生冷却燃烧室室壁由内、外两层壁面构成,冷却剂经由集液器进入冷却套,对燃烧室内壁进行对流冷却。通常选用冷却性能好的一种推动剂组元作为冷却剂,将这种组元的全部或部分流量用于冷却。冷却剂通过冷却套时,带走燃气传给推力室内壁的热量,冷却剂自身温度升高,然后经喷注器进入燃烧室,内壁的传出热量被冷却剂带入燃烧室,得以“再生”,因此称这种对流外冷却方法为再生冷却。排放冷却是对流冷却的另一种。与再生冷却不同,用于排放冷却的冷却剂对推力室冷却吸热后不进入燃烧室参加燃烧,而是排放出去。直接排放冷却剂会降低推力室比冲,因此需要尽可能减少用于排放冷却的冷却剂流量,同时只在受热相对不严重的喷管出口段采纳排放冷却。还有一种是辐射冷却,其热流由燃烧产物传给推力室,再由推力室室壁想周围空间辐射散热。辐射冷却的特点是简单、结构质量小。主要应用于大喷管的延伸段和采纳耐高温材料的小推力发动机推力室。在组织推力室内冷却时,是通过在推力室内壁表面建立温度相对较低的液体或气体保护层,以减少传给推力室室壁的热流...
