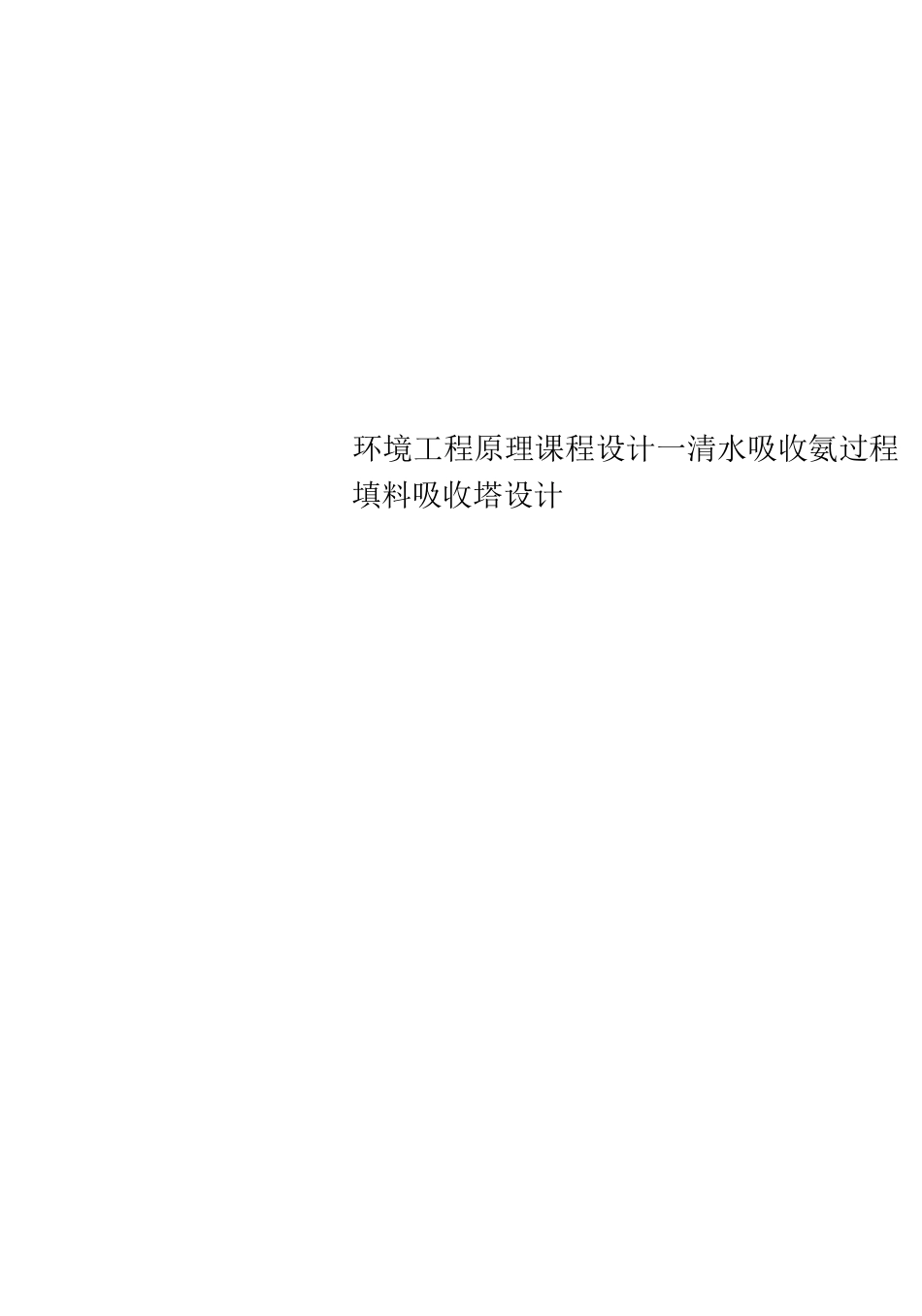

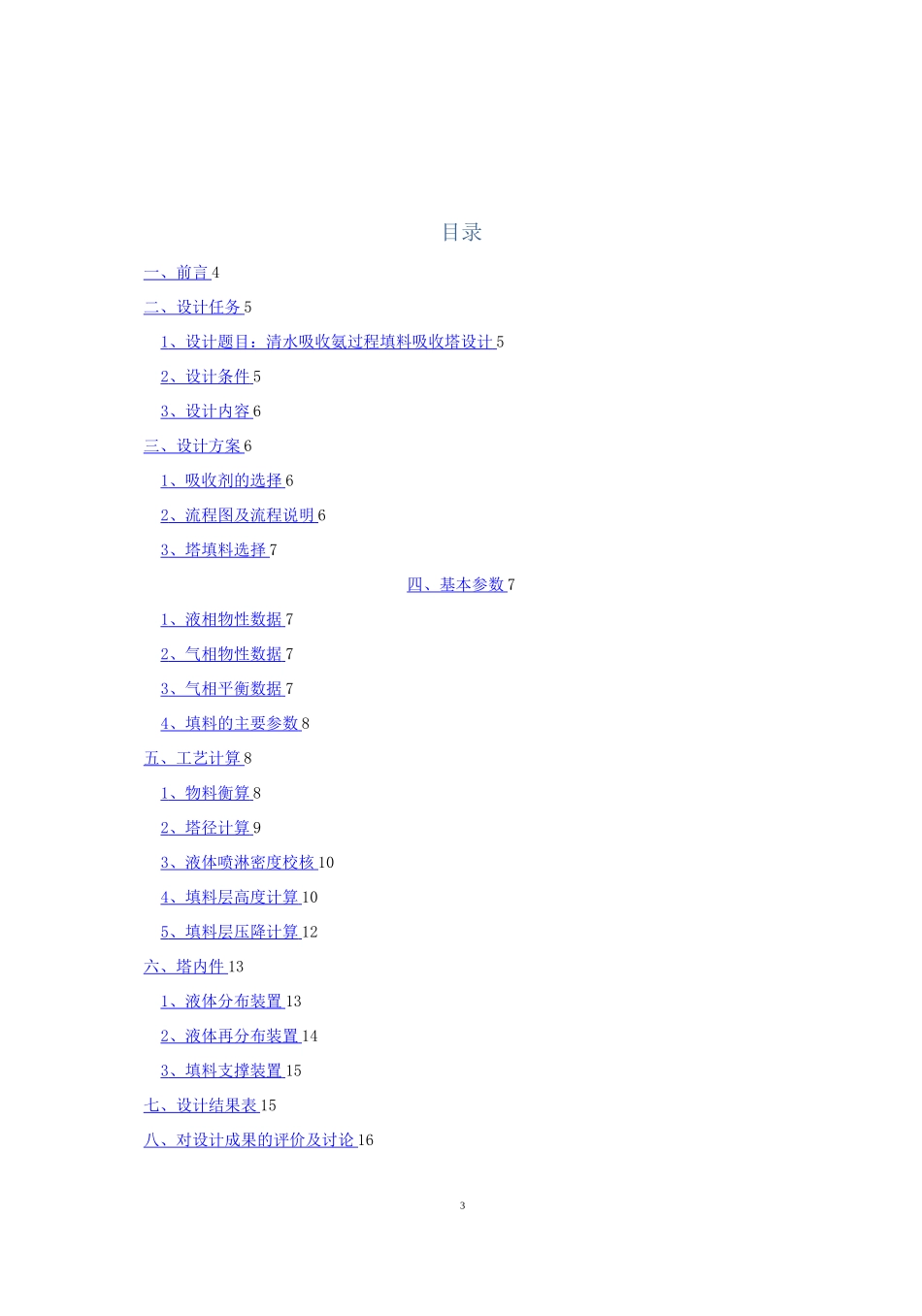

环境工程原理课程设计一清水吸收氨过程填料吸收塔设计环境工程原理课程设计3目录一、前言 4二、设计任务 51 、设计题目：清水吸收氨过程填料吸收塔设计 52 、设计条件 53 、设计内容 6三、设计方案 61 、吸收剂的选择 62 、流程图及流程说明 63 、塔填料选择 7四、基本参数 71 、液相物性数据 72 、气相物性数据 73 、气相平衡数据 74 、填料的主要参数 8五、工艺计算 81 、物料衡算 82 、塔径计算 93 、液体喷淋密度校核 104 、填料层高度计算 105 、填料层压降计算 12六、塔内件 131 、液体分布装置 132 、液体再分布装置 143 、填料支撑装置 15七、设计结果表 15八、对设计成果的评价及讨论 1616九、参考文献4塔设备是炼油、化工、石油化工等生产中广泛应用的气液传质设备。在炼油、石油化工、精细化工、食品、医药及环保等部门，塔设备属于使用量大应用面广的重要单元设备。在化学工业中，经常需要将气体混合物中的各个组分加以分离，其主要目的是回收气体混合物中的有用物质，以制取产品，或除去工艺气体中的有害成分，使气体净化，以便进一步加工处理，或除去工业放空尾气中的有害成分，以免污染空气。吸收操作是气体混合物分离方法之一，它是根据混合物中各组分在某一种溶剂中溶解度不同而达到分离的目的。塔设备按其结构形式基本上可分为两类；板式塔和填料塔。以前在工业生产中，当处理量大时多用板式塔，处理量小时采用填料塔。近年来由于填料塔结构的改进，新型的、高负荷填料的开发，既提高了塔的通过能力和分离效能又保持了压降小、性能稳定等特点。因此，填料塔已经被推广到大型气、液操作中，在某些场合还代替了传统的板式塔。如今，直径几米甚至几十米的大型填料塔在工业上已非罕见。随着对填料塔的研究和开发，性能优良的填料塔必将大量用于工业生产中。氨是化工生产中极为重要的生产原料，但是其强烈的刺激性气味对于人体健康和大气环境都会造成破坏和污染，氨对接触的皮肤组织都有腐蚀和刺激作用，可以吸收皮肤组织中的水分，使组织蛋白变性，并使组织脂肪皂化，破坏细胞膜结构。氨的溶解度极高，所以主要对动物或人体的上呼吸道有刺激和腐蚀作用，常被吸附在皮肤粘膜和眼结膜上，从而产生刺激和炎症。可麻痹呼吸道纤毛和损害粘膜上皮组织，使病原微生物易于侵入，减弱人体对疾病的抵抗力。氨通常以气体形式吸入人体，氨被吸入肺后容易通过肺泡进入血液，与血红蛋白结合，破坏运氧...
