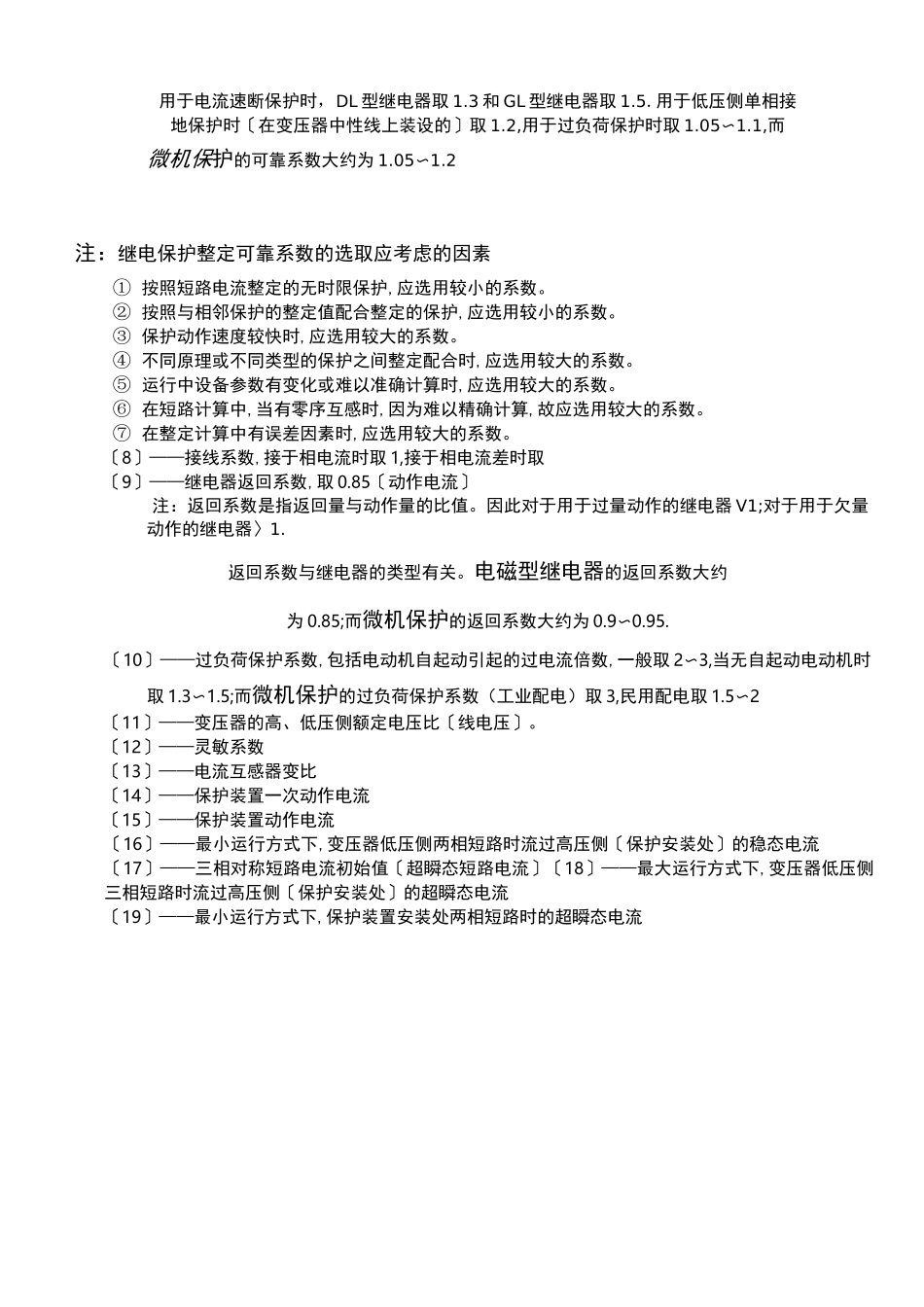

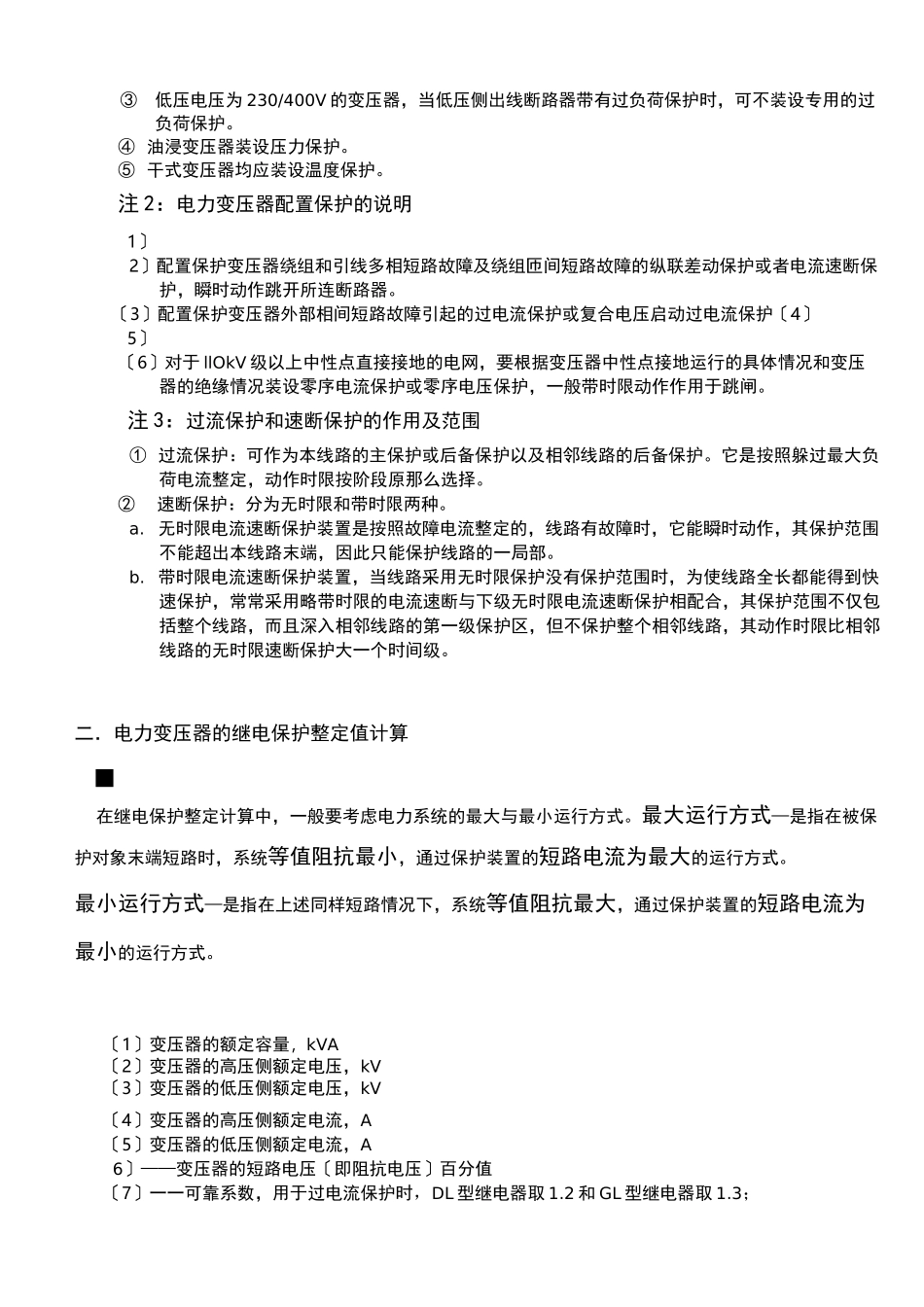

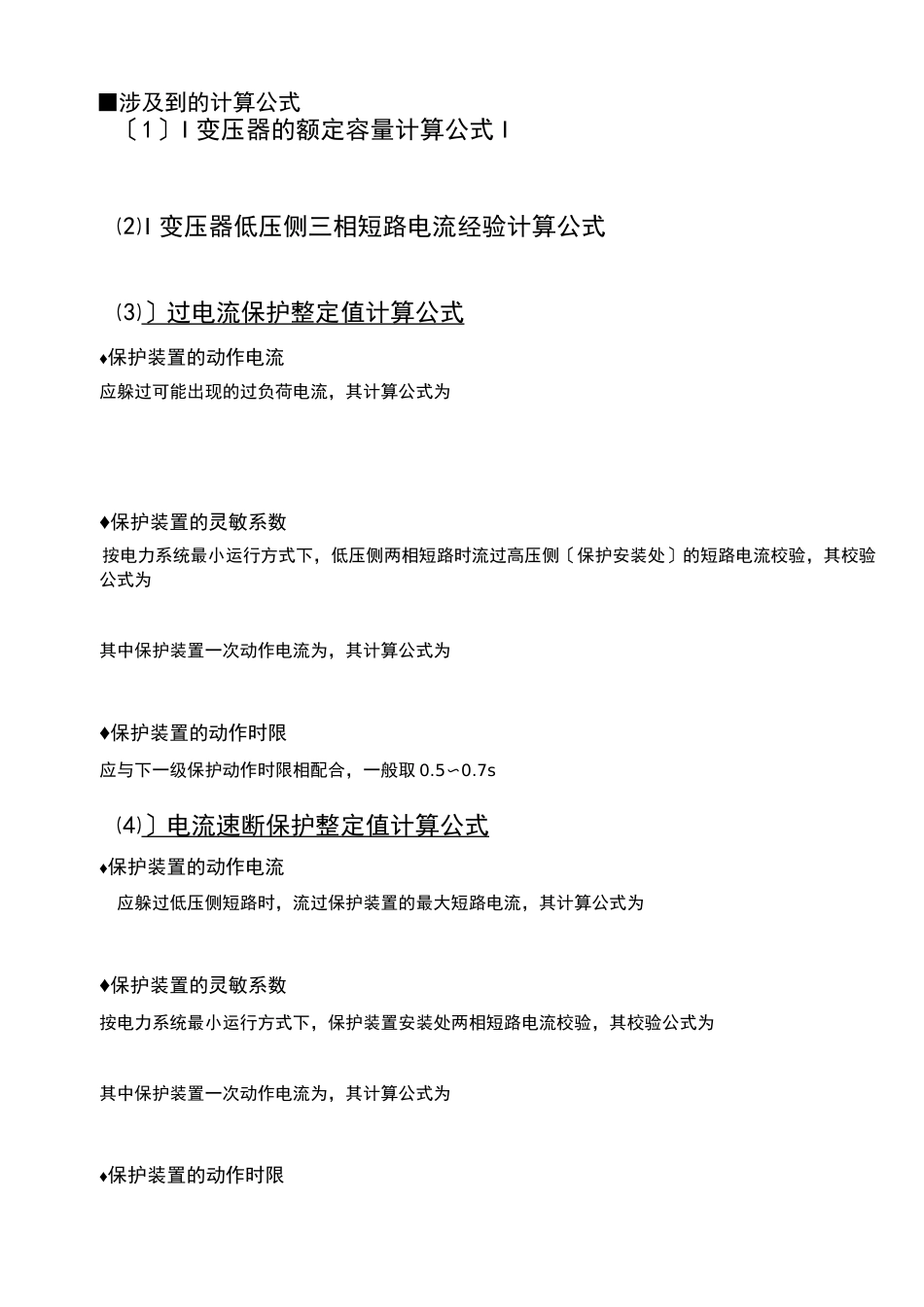

③低压电压为 230/400V 的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。④ 油浸变压器装设压力保护。⑤ 干式变压器均应装设温度保护。注 2：电力变压器配置保护的说明1〕2〕配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。〔3〕配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护〔4〕5〕〔6〕对于 llOkV 级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。注 3：过流保护和速断保护的作用及范围① 过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。它是按照躲过最大负荷电流整定，动作时限按阶段原那么选择。②速断保护：分为无时限和带时限两种。a. 无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一局部。b. 带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。二．电力变压器的继电保护整定值计算■在继电保护整定计算中，一般要考虑电力系统的最大与最小运行方式。最大运行方式—是指在被保护对象末端短路时，系统等值阻抗最小，通过保护装置的短路电流为最大的运行方式。最小运行方式—是指在上述同样短路情况下，系统等值阻抗最大，通过保护装置的短路电流为最小的运行方式。〔1〕变压器的额定容量，kVA〔2〕变压器的高压侧额定电压，kV〔3〕变压器的低压侧额定电压，kV〔4〕变压器的高压侧额定电流，A〔5〕变压器的低压侧额定电流，A6〕——变压器的短路电压〔即阻抗电压〕百分值〔7〕一一可靠系数，用于过电流保护时，DL 型继电器取 1.2 和 GL 型继电器取 1.3；用于电流速断保护时，DL 型继电器取 1.3 和 GL 型继电器取 1.5.用于低压侧单相接地保护时〔在变压器中性线上装设的〕取 1.2,用于过负荷保护时取 1.05〜1.1,而微机保护的可靠系数大约为 1.05〜1.2注：继电保护整定可靠系数的选取应考虑的因素① 按照短路电流整定的无时限保护,应选...
