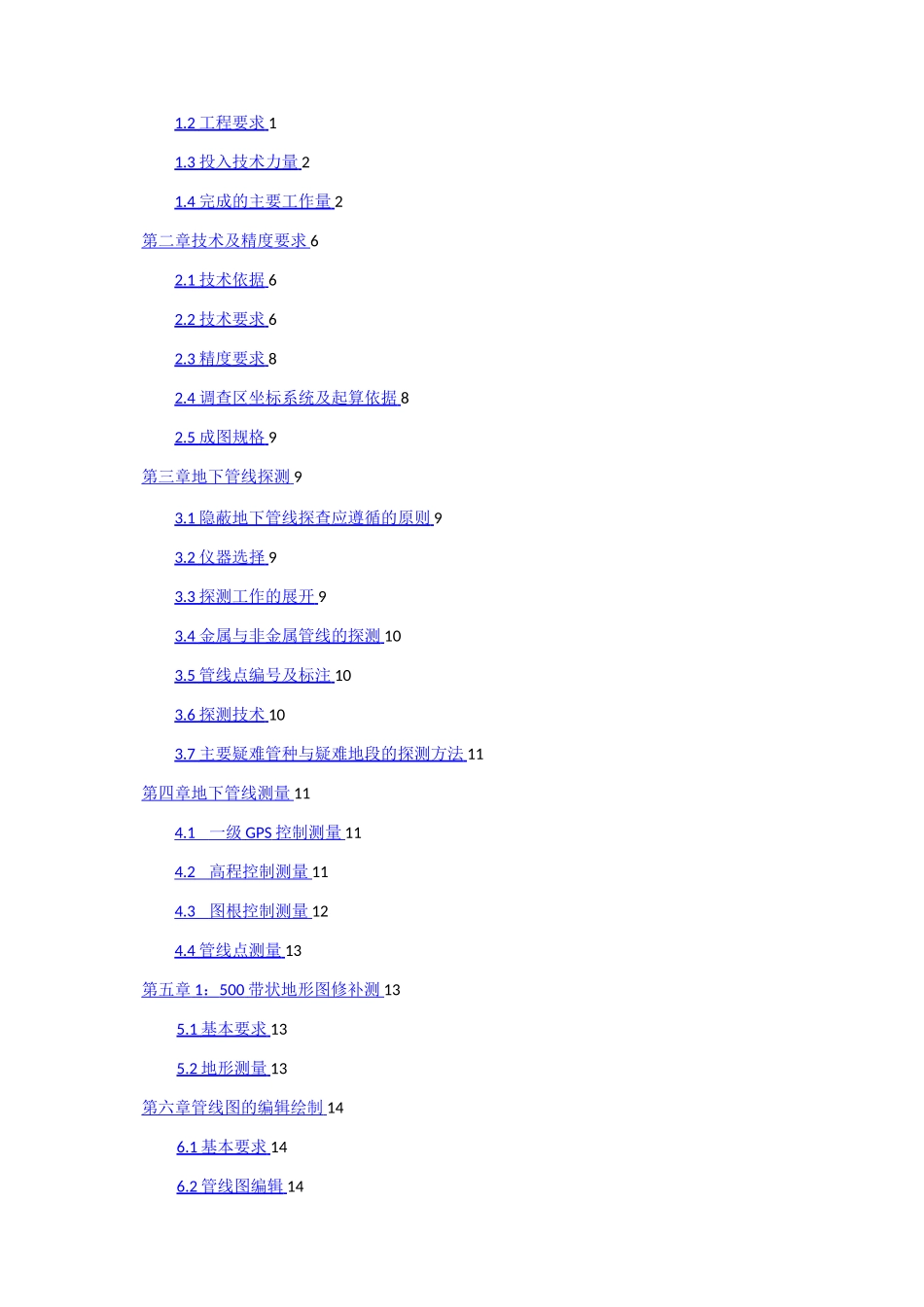

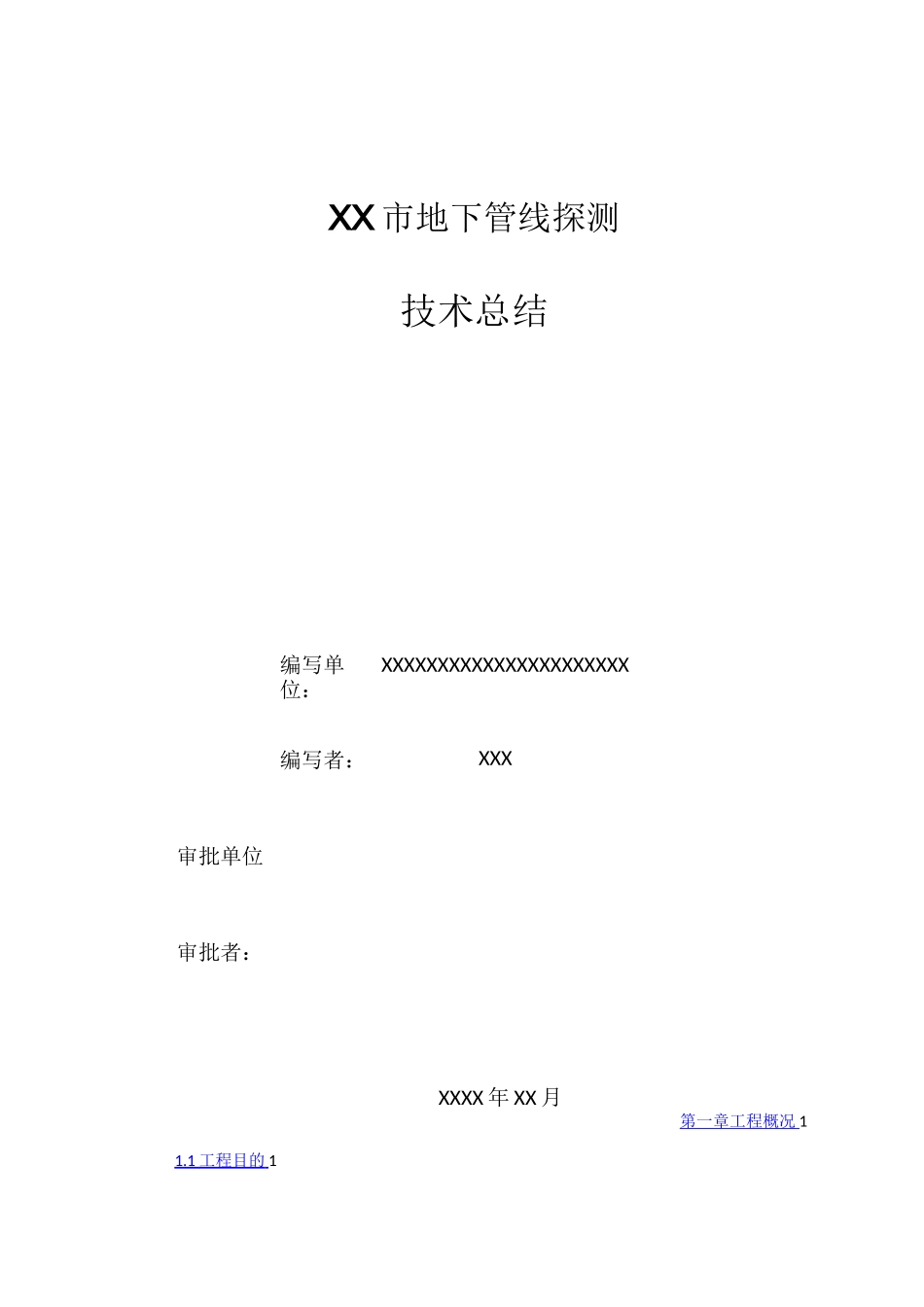

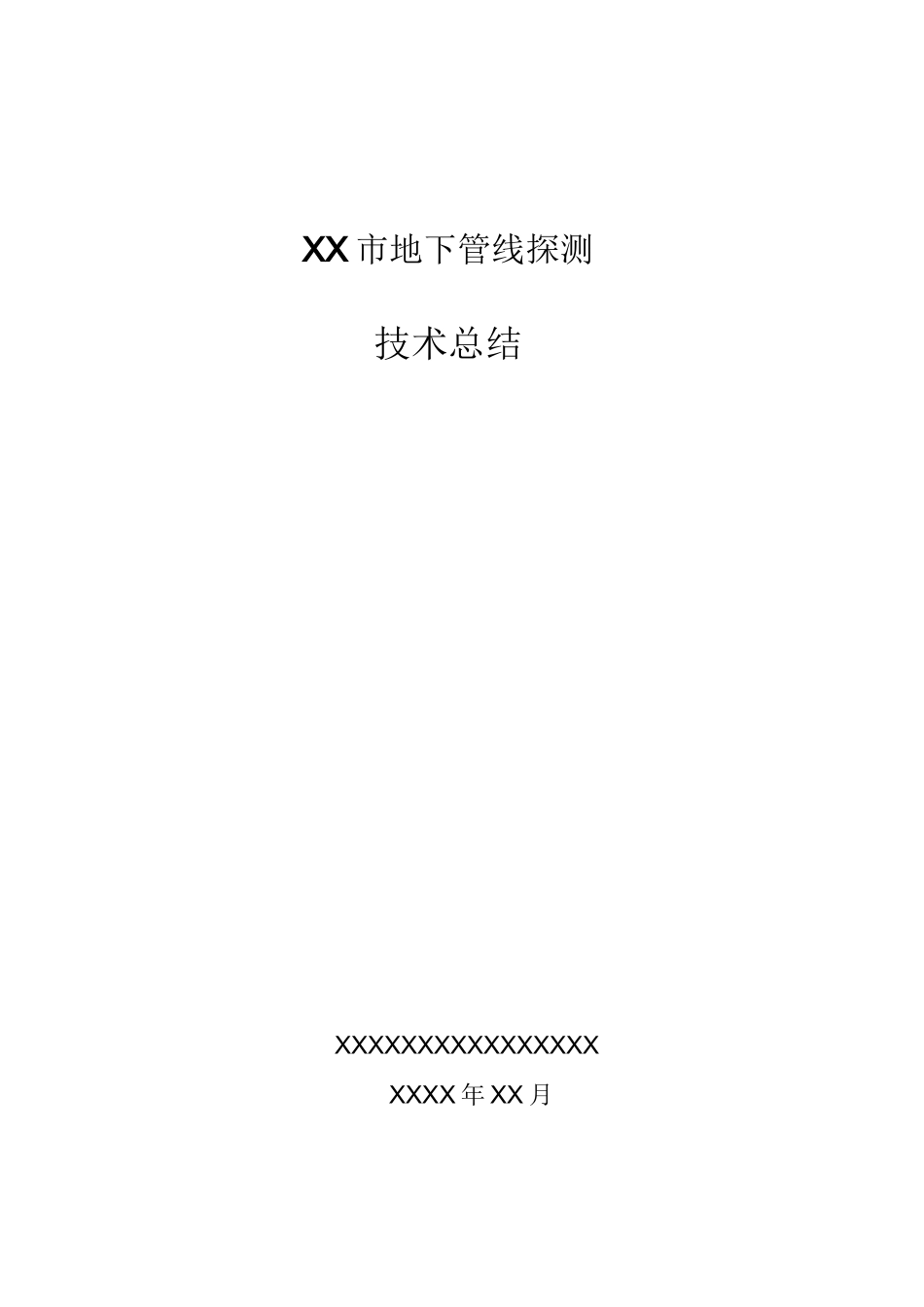

XX 市地下管线探测技术总结XXXXXXXXXXXXXXXXXXXX 年 XX 月XX 市地下管线探测技术总结编写单位:XXXXXXXXXXXXXXXXXXXXXX编写者:XXX审批单位审批者:XXXX 年 XX 月第一章工程概况 11.1 工程目的 11.2 工程要求 11.3 投入技术力量 21.4 完成的主要工作量 2第二章技术及精度要求 62.1 技术依据 62.2 技术要求 62.3 精度要求 82.4 调查区坐标系统及起算依据 82.5 成图规格 9第三章地下管线探测 93.1 隐蔽地下管线探查应遵循的原则 93.2 仪器选择 93.3 探测工作的展开 93.4 金属与非金属管线的探测 103.5 管线点编号及标注 103.6 探测技术 103.7 主要疑难管种与疑难地段的探测方法 11第四章地下管线测量 114.1 一级 GPS 控制测量 114.2 高程控制测量 114.3 图根控制测量 124.4 管线点测量 13第五章 1 : 500 带状地形图修补测 135.1 基本要求 135.2 地形测量 13第六章管线图的编辑绘制 146.1 基本要求 146.2 管线图编辑 14第七章检查验收 157.1 全面贯彻质量保证体系 157.2 认真落实“三检”制度 167.3 抽查比例 167.4 管线成果质量检查报告 16第八章上交成果资料 178.1 技术文件 178.2 控制测量 178.3 管线探测 17附录 A 地下管线的代号和颜色 18附录 B 地下管线探测安全保护规定 19第一章工程概况1.1 工程目的城市地下管线的分布状况使城市规划、建设和管理的一项重要基础资料。随着 XX 市经济的快速发展、旧城改造及城市规模的不断扩大,城市地下管网系统也越来越庞大。为了查明地下管线状况,实现管线信息数字化管理,为经济发展提供可靠保障,XX 市城建档案馆委托 XXXXXXX 对 XX 东路、XX 改造区域周边道路、XX 路 3 个作业区埋设于地下的各种管线进行探测。1.2 工程要求1、探测范围本次地下管线探测作业范围为 XX 市 XXX 区域周边道路的综合管线,地势较平坦。调查区边界为道路两侧第一排建筑物。一般路口探测到离道路路沿石 50米。机关单位、工厂、院校、庭院内部的管线不查,正在成片改造的旧街区或待开发的小区内部不查,但穿越上述区域的主干管线须查清管线连接关系,并标注有关说明。2、探测内容道路上埋设的地下管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等实地调查、标注并采用全数字化方法探测地下管线点,建立综合地下管线资料数据库,编绘综合地下管线图、专业地下管线图。本次地下管线普...
