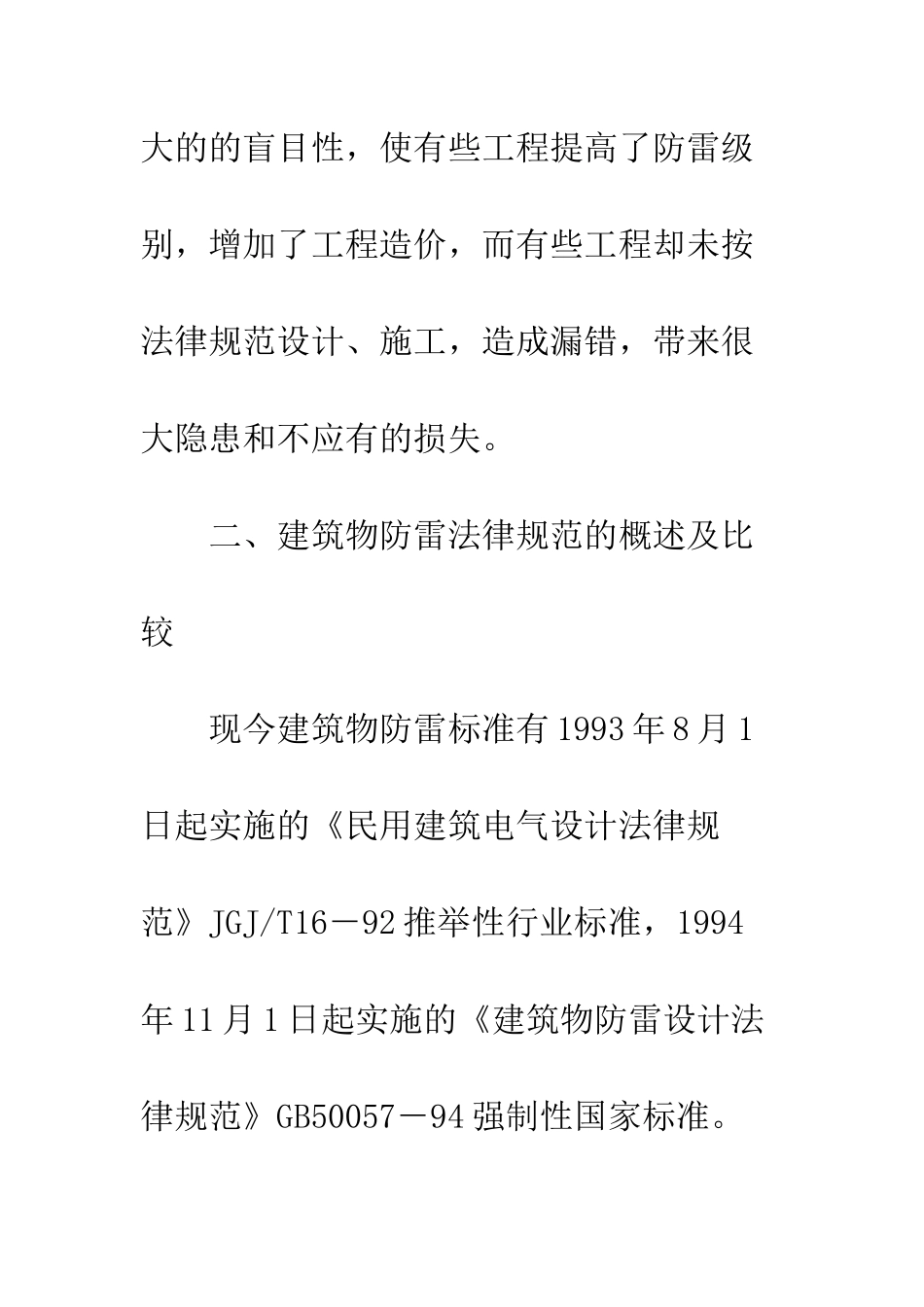

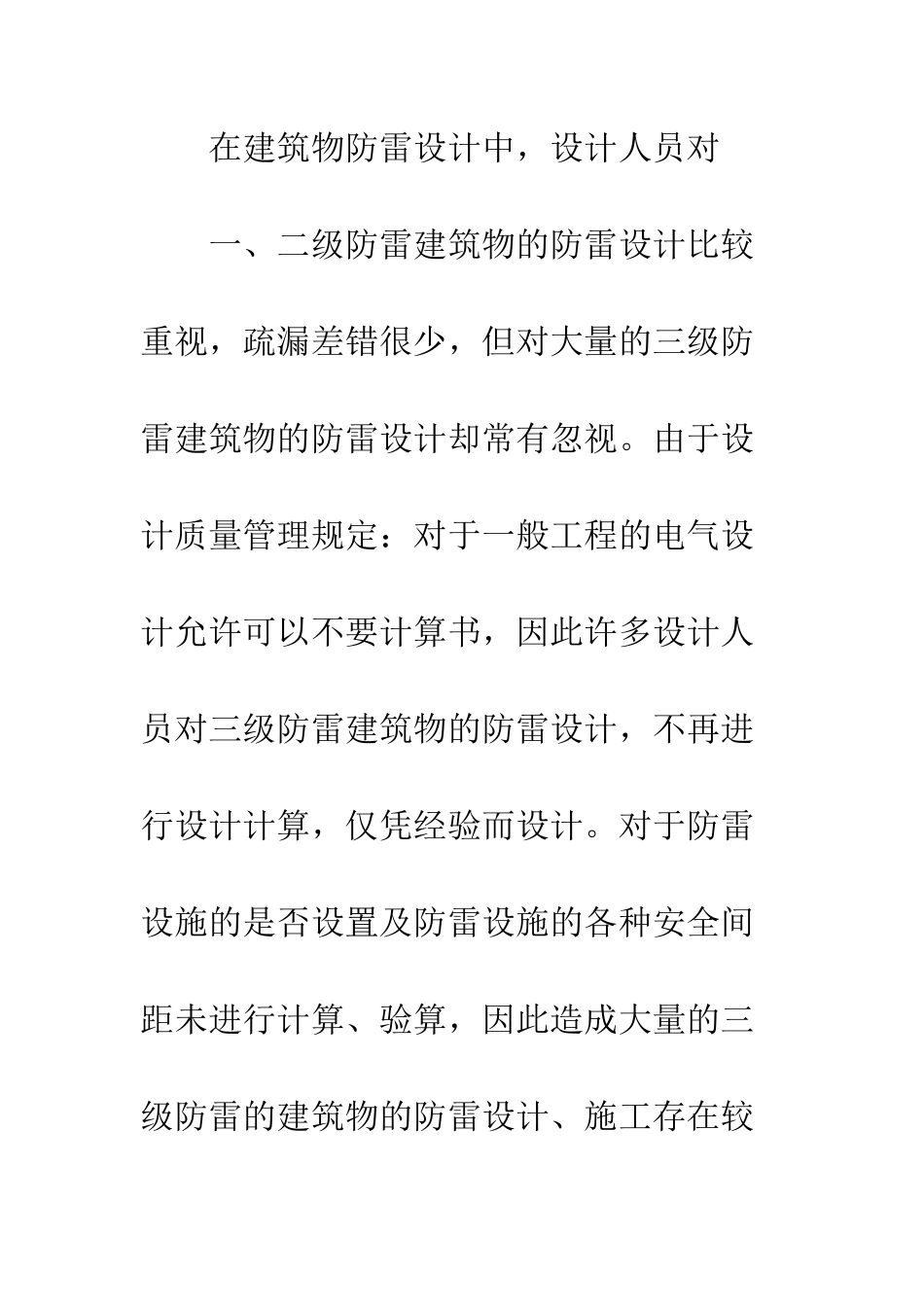

建筑物防雷设施设计试析 ［摘要］对 IEC、GB50057－94、JGJ/T16－92 等建筑物防雷法律规范进行对比，指出对三级防雷建筑物的防直击雷设计与施工中存在的误区以及应采纳的相应措施，论述建筑物防雷设计中应计算的设计参数，安全、经济地实现设计标准。 ［关键词］建筑物防雷设施装置间距跨步电压埋地深度接地电阻 一、前言 在建筑物防雷设计中，设计人员对 一、二级防雷建筑物的防雷设计比较重视，疏漏差错很少，但对大量的三级防雷建筑物的防雷设计却常有忽视。由于设计质量管理规定：对于一般工程的电气设计允许可以不要计算书，因此许多设计人员对三级防雷建筑物的防雷设计，不再进行设计计算，仅凭经验而设计。对于防雷设施的是否设置及防雷设施的各种安全间距未进行计算、验算，因此造成大量的三级防雷的建筑物的防雷设计、施工存在较大的的盲目性，使有些工程提高了防雷级别，增加了工程造价，而有些工程却未按法律规范设计、施工，造成漏错，带来很大隐患和不应有的损失。 二、建筑物防雷法律规范的概述及比较 现今建筑物防雷标准有 1993 年 8 月 1日起实施的《民用建筑电气设计法律规范》JGJ/T16－92 推举性行业标准，1994年 11 月 1 日起实施的《建筑物防雷设计法律规范》GB50057－94 强制性国家标准。GB50057－94 使建筑物的防雷设计、施工逐步与国际电工委员会 IEC 防雷标准接轨，设计施工更加法律规范化、标准化。 GB50057－94 将民用建筑分为两类，而JCJ/T16－92 将民用建筑防雷设计分为三级，分得更加具体、细致、避开造成使某些民用建筑物失去应有的安全，而有些建筑物可能出现不必要的浪费。为更好的掌握IEC、GB50057－94、JCJ/T16－92 三者的实质，特择其主要条款列于表 1。且后面的分析、计算均引自 JCJ/T16－92 中的规定。 三、估计的年雷击次数确定设置防雷设施 除少量的 一、二级防雷建筑物外，数量众多的还是三级防雷及等级以外的建筑物防雷，而对此类建筑物大多设计人员不计算年估计雷击次数 N，使许多不需设计防雷的建筑物而设计了防雷措施，设计保守，浪费了人、材、物。现计算举例说明： 例 1：在地势平坦的住宅小区内部设计一栋住宅楼：6 层高层数不含地下室，地下室高，三个单元，其中：长 L=60m，宽W=13m，高 H=20m，当地年平均雷暴日Td=/a，由于住宅楼处在小区内部，则校正系数 K=1。 据 JCJ/T16－92 中公式 D·2－1、D·2－2、D·2－3、D·2－4 得：与建筑物截收相同...
