扣件式脚手架支撑系统的设计

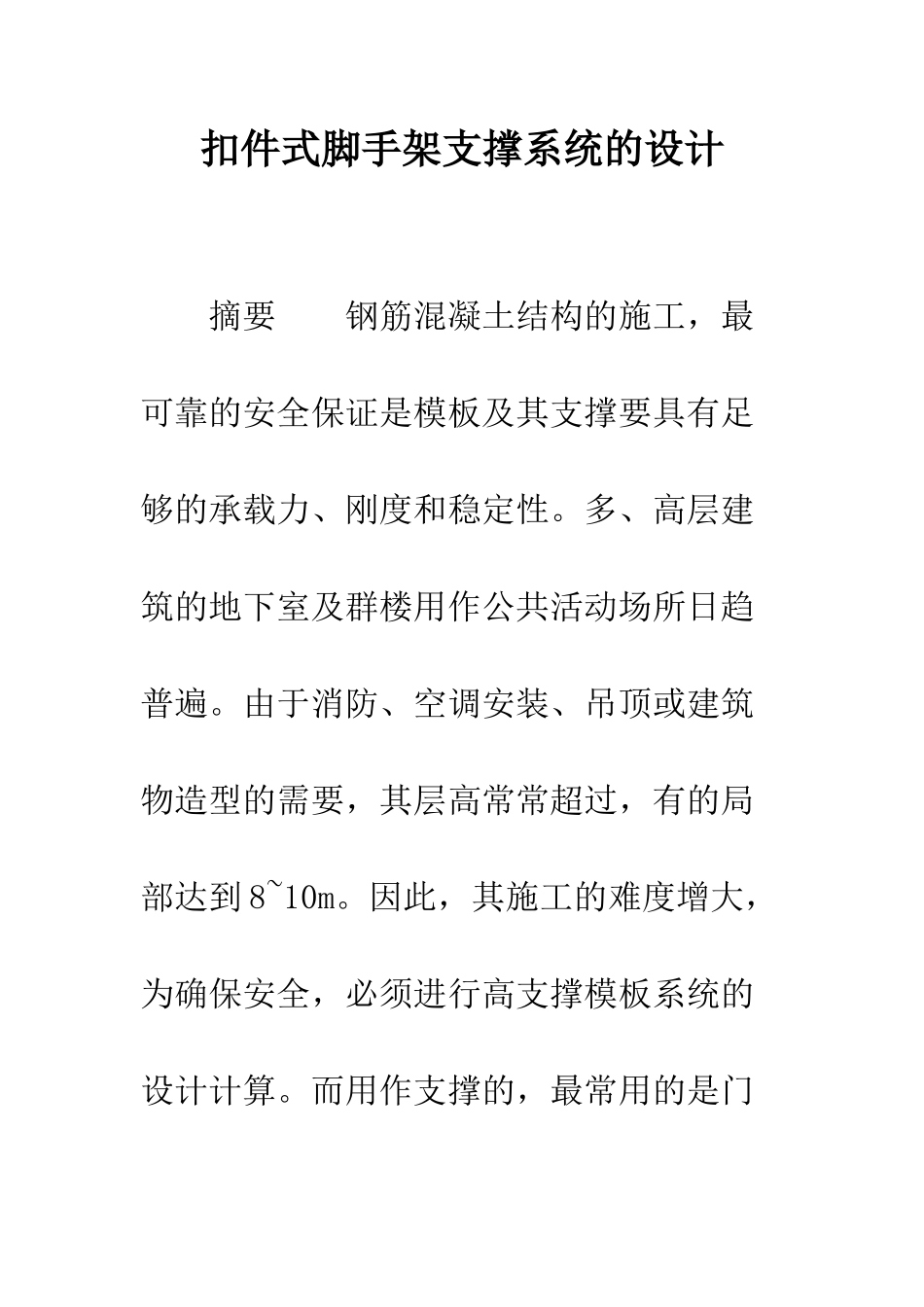

扣件式脚手架支撑系统的设计_第1页
1/9

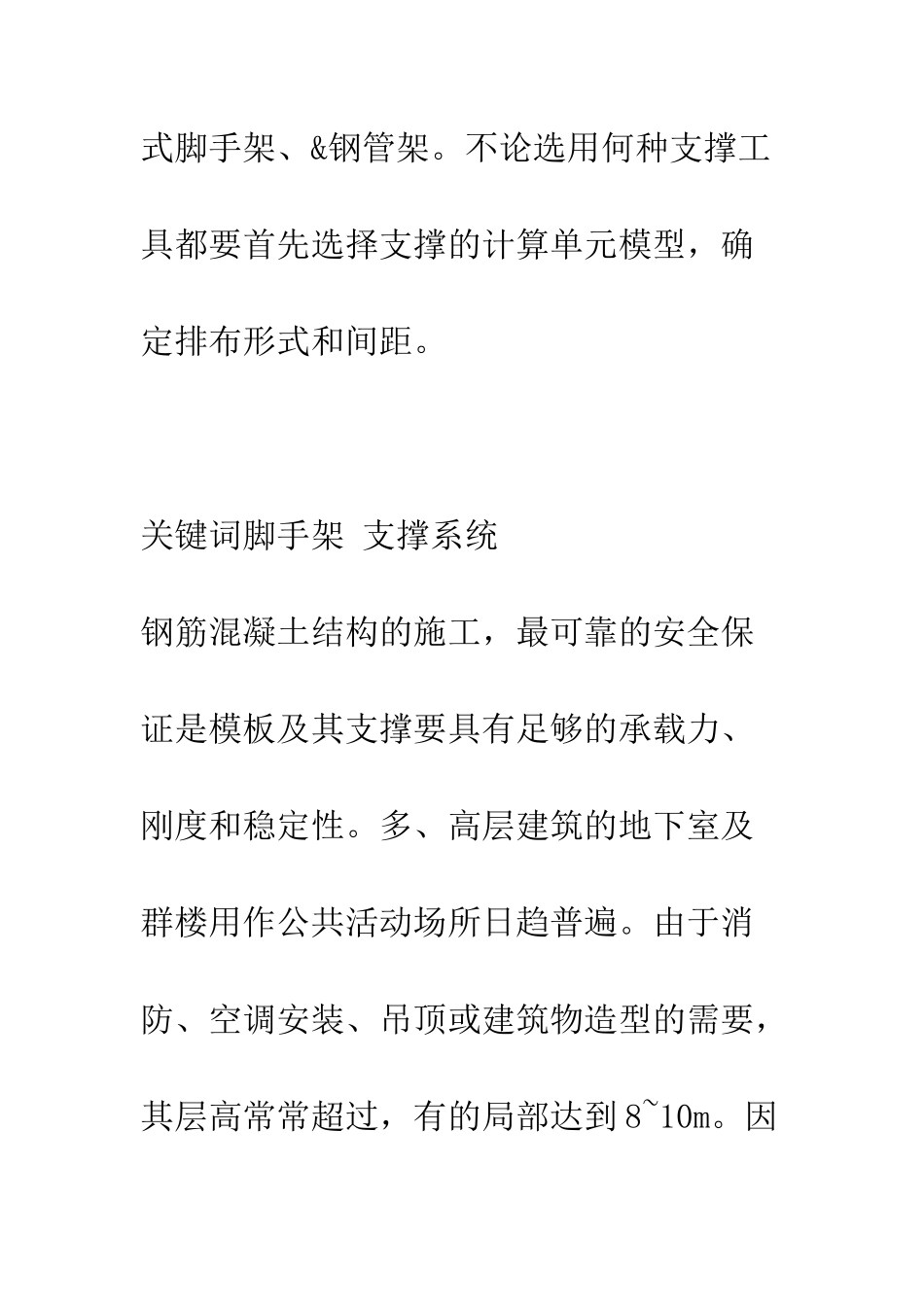

扣件式脚手架支撑系统的设计_第2页
2/9

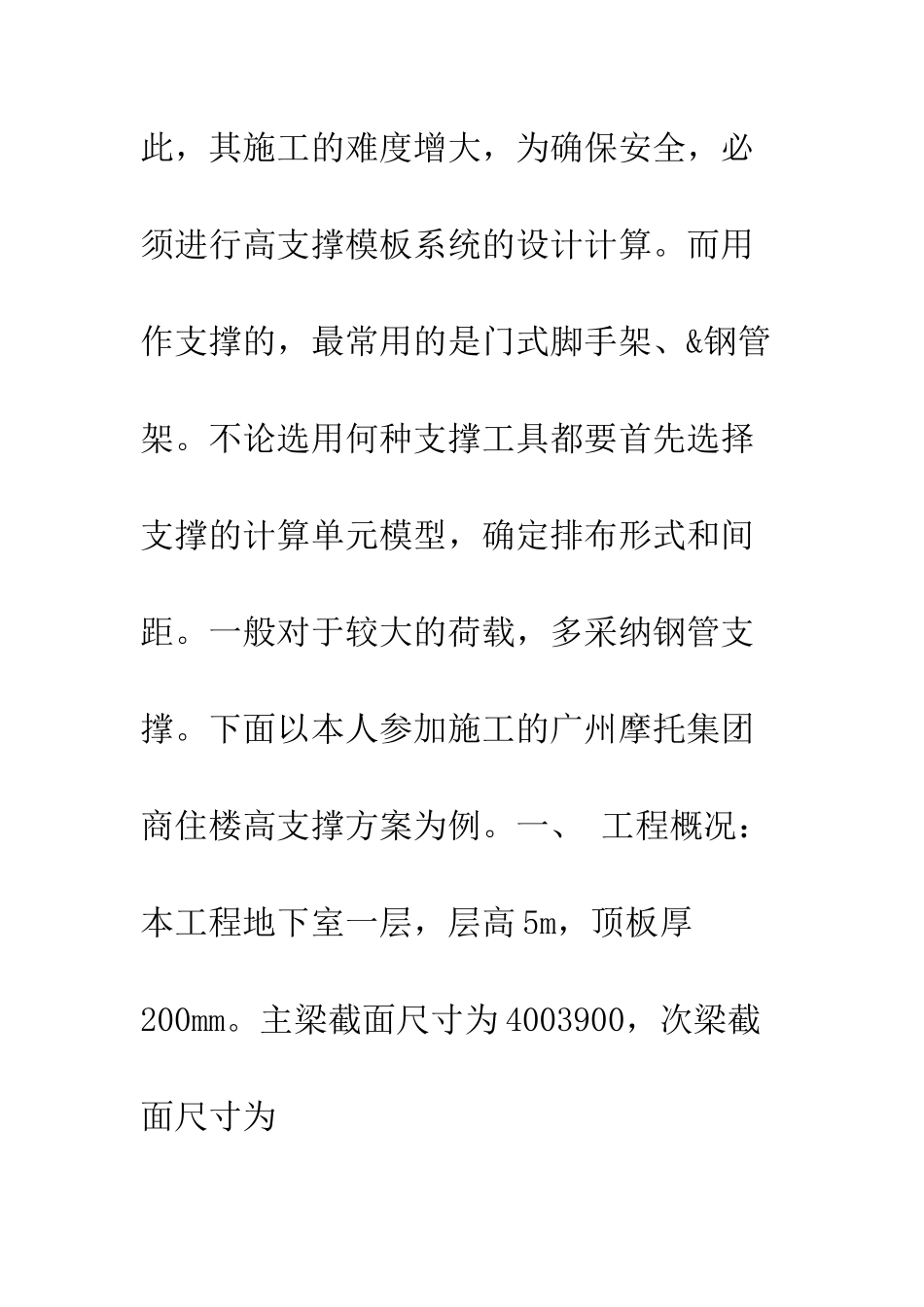

扣件式脚手架支撑系统的设计_第3页
3/9
扣件式脚手架支撑系统的设计 摘要 钢筋混凝土结构的施工,最可靠的安全保证是模板及其支撑要具有足够的承载力、刚度和稳定性。多、高层建筑的地下室及群楼用作公共活动场所日趋普遍。由于消防、空调安装、吊顶或建筑物造型的需要,其层高常常超过,有的局部达到 8~10m。因此,其施工的难度增大,为确保安全,必须进行高支撑模板系统的设计计算。而用作支撑的,最常用的是门式脚手架、&钢管架。不论选用何种支撑工具都要首先选择支撑的计算单元模型,确定排布形式和间距。关键词脚手架 支撑系统钢筋混凝土结构的施工,最可靠的安全保证是模板及其支撑要具有足够的承载力、刚度和稳定性。多、高层建筑的地下室及群楼用作公共活动场所日趋普遍。由于消防、空调安装、吊顶或建筑物造型的需要,其层高常常超过,有的局部达到 8~10m。因此,其施工的难度增大,为确保安全,必须进行高支撑模板系统的设计计算。而用作支撑的,最常用的是门式脚手架、&钢管架。不论选用何种支撑工具都要首先选择支撑的计算单元模型,确定排布形式和间距。一般对于较大的荷载,多采纳钢管支撑。下面以本人参加施工的广州摩托集团商住楼高支撑方案为例。一、 工程概况: 本工程地下室一层,层高 5m,顶板厚200mm。主梁截面尺寸为 4003900,次梁截面尺寸为4003700,3503700,4003600,3503600。其荷载和高度都较大。此层的支模方案就要考虑计算,以确定在大荷载、高净空下合理安全地布置支撑系统,确保其承载力和稳定性满足要求。二、 荷载说明:a.新浇筑的混凝土重量:25KN/m3b.木模板自重:/m3c.钢筋用量:/m3(每 m3 混凝土的钢筋用量)d.施工设备人员的荷载:/㎡三、 材料说明: 支撑系统包括立柱和水平拉杆都采纳&钢管,重量为/m,相对其它荷载可忽略不考虑。模板采纳胶合板,其中梁底模板及转换层模板用 25mm 厚,梁侧模板及-1层顶板钢管。用 20mm 厚。梁模板下的小楞采纳 1003100mm 松木枋,大楞采纳&钢管。&钢管的截面积 A=489mm2,设计抗压抗弯强度 f=205N/mm2,抗剪强度 fv=125N/mm2,弹性模量 E= N/ mm2,惯性矩 I=。四、 模板支撑系统的设计及验算:地下室顶板高支撑的设计及验算:1、当浇筑顶板混凝土时,梁的钢管支撑间距初设为 800mm 一道,则取主梁进行验算,荷载 q 梁及楼板的荷载 q板分别为:q 梁=(a+b+c)+ =(++)+ = kN/mq板=(a+b+c)+ =(++)+ = kN/m22、梁模支撑每支钢管得受力 P 梁及楼板模板支撑每支钢管的 P 板分...
