排水管道检测评估技术标准规程样本

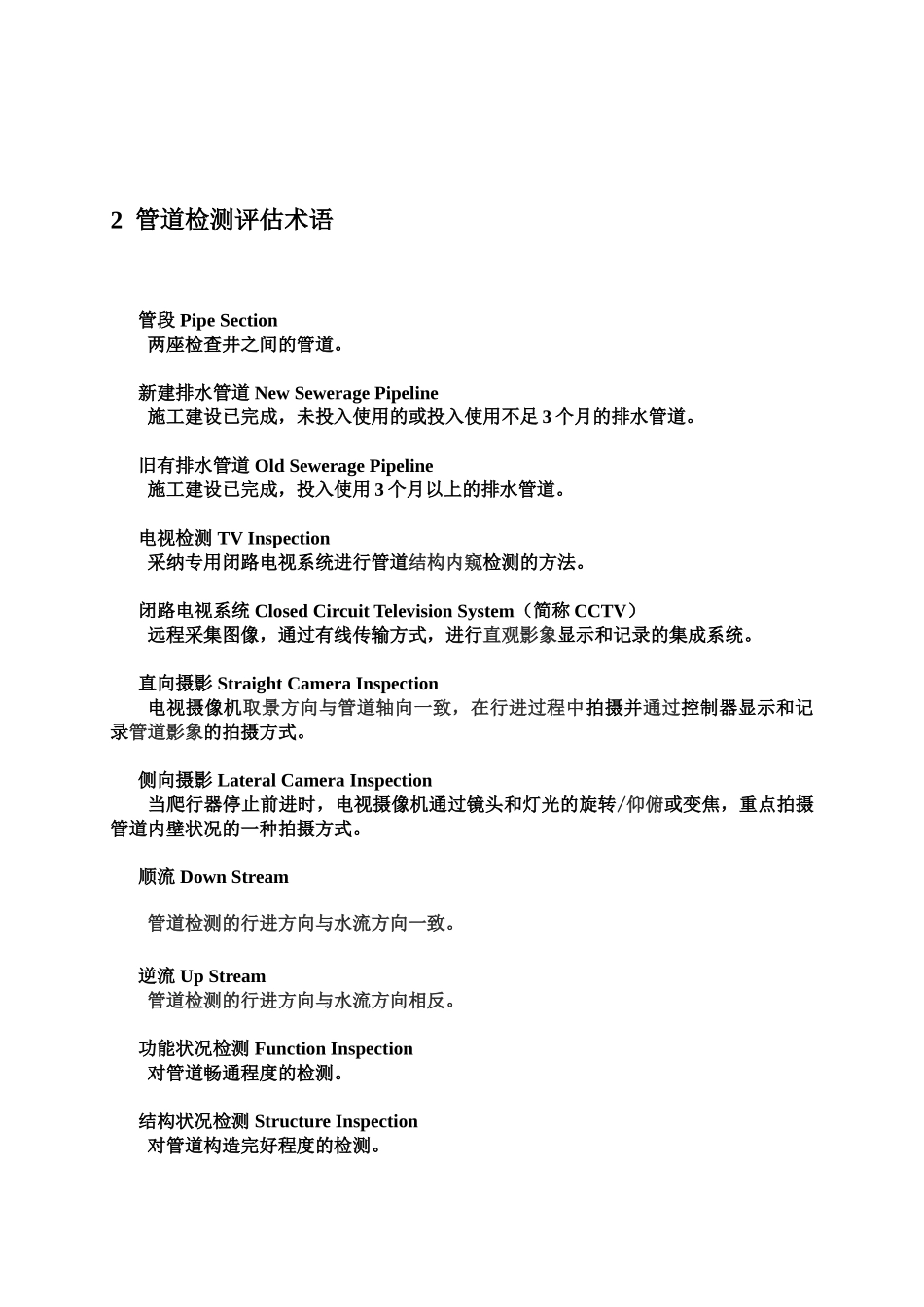

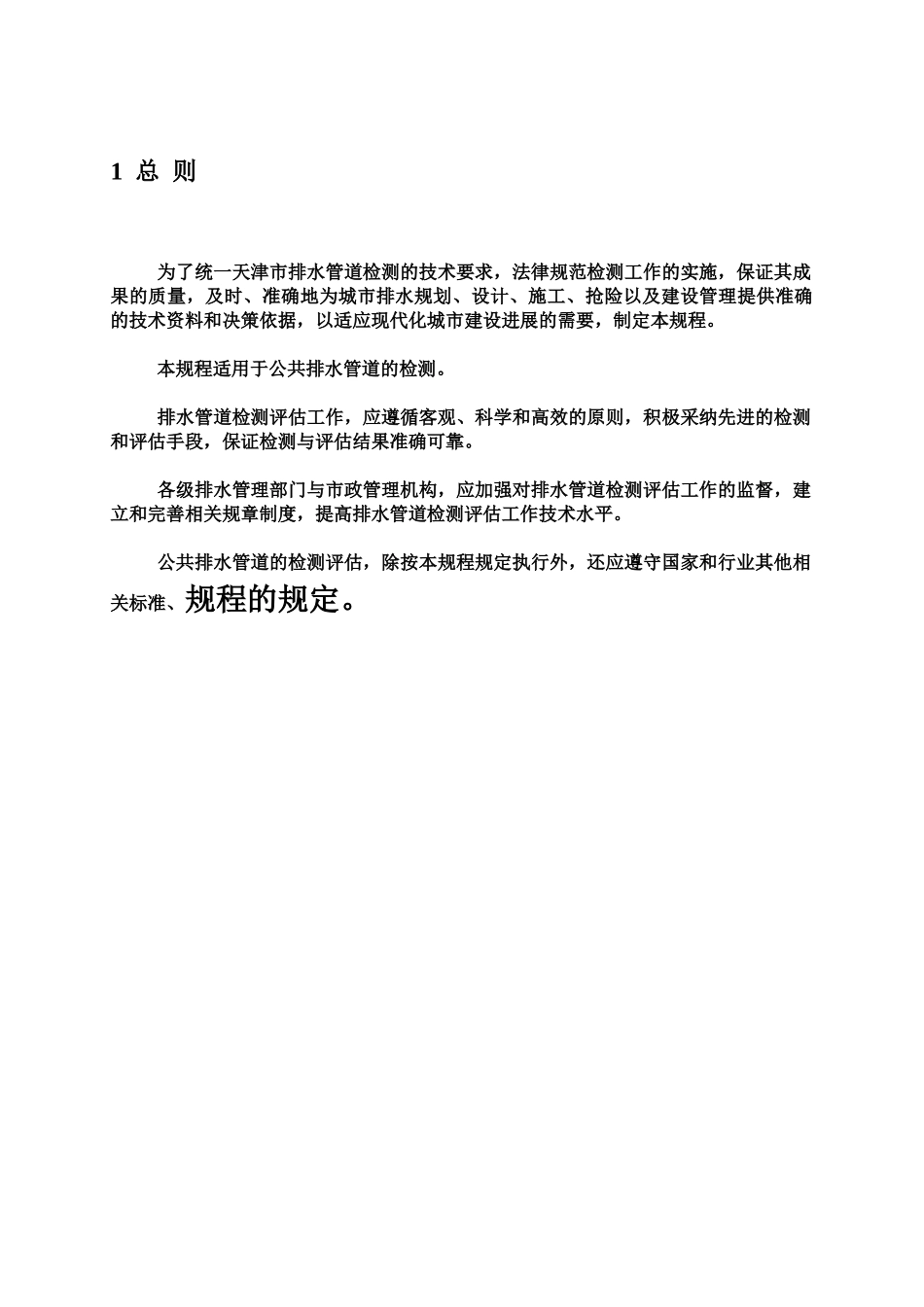

排水管道检测评估技术标准规程1 总 则 为了统一天津市排水管道检测的技术要求，法律规范检测工作的实施，保证其成果的质量，及时、准确地为城市排水规划、设计、施工、抢险以及建设管理提供准确的技术资料和决策依据，以适应现代化城市建设进展的需要，制定本规程。 本规程适用于公共排水管道的检测。 排水管道检测评估工作，应遵循客观、科学和高效的原则，积极采纳先进的检测和评估手段，保证检测与评估结果准确可靠。 各级排水管理部门与市政管理机构，应加强对排水管道检测评估工作的监督，建立和完善相关规章制度，提高排水管道检测评估工作技术水平。 公共排水管道的检测评估，除按本规程规定执行外，还应遵守国家和行业其他相关标准、规程的规定。2 管道检测评估术语 管段 Pipe Section两座检查井之间的管道。 新建排水管道 New Sewerage Pipeline施工建设已完成，未投入使用的或投入使用不足 3 个月的排水管道。 旧有排水管道 Old Sewerage Pipeline施工建设已完成，投入使用 3 个月以上的排水管道。 电视检测 TV Inspection采纳专用闭路电视系统进行管道结构内窥检测的方法。 闭路电视系统 Closed Circuit Television System（简称 CCTV）远程采集图像，通过有线传输方式，进行直观影象显示和记录的集成系统。 直向摄影 Straight Camera Inspection电视摄像机取景方向与管道轴向一致，在行进过程中拍摄并通过控制器显示和记录管道影象的拍摄方式。 侧向摄影 Lateral Camera Inspection当爬行器停止前进时，电视摄像机通过镜头和灯光的旋转/仰俯或变焦，重点拍摄管道内壁状况的一种拍摄方式。 顺流 Down Stream管道检测的行进方向与水流方向一致。 逆流 Up Stream管道检测的行进方向与水流方向相反。 功能状况检测 Function Inspection对管道畅通程度的检测。 结构状况检测 Structure Inspection对管道构造完好程度的检测。 时钟表示法 Clock Description采纳时钟的时针位置来描述缺陷或结构特征出现在管道环向位置的表示方法。 缺陷分布图 Defect Distribution缺陷分布图是在已有的排水管线图基础上加绘缺陷要素。 权重 Weight为了显示若干量数在总量中所占有的重要程度，分别给予不同的比例系数，即为加权。加权的指派系数即为权重。 修复指数 Rehabilitation Index （简称 RI）依据管道的结构性缺陷的程度和数量，按一定公式计算得到的数值。数值区间为0--10。数值越...
